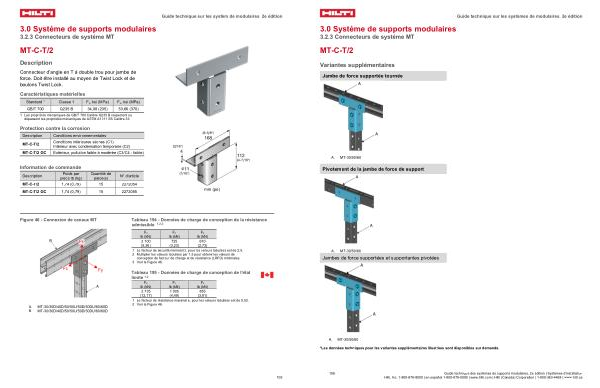

Guide technique sur les systèm de modulaires, 2e édition
3.0 Système de supports modulaires
3.2.3 Connecteurs de système MT
MT-C-T / 2
Description
Connecteur d’ angle en T à double trou pour jambe de force. Doit être installé au moyen de Twist Lock et de boulons Twist Lock.
Caractéristiques matérielles
Standard 1 Classe 1 F y, ksi( MPa) F u, ksi( MPa) GB / T 700 Q235 B 34,08( 235) 53,66( 370)
1 Les propriétés mécaniques de GB / T 700 Calibre Q235 B respectent ou dépassent les propriétés mécaniques de ASTM A1011 SS Calibre 33.
Protection contre la corrosion
Description
Conditions environnementales
MT-C-T / 2
Conditions intérieures sèches( C1)
Intérieur avec condensation temporaire( C2)
MT-C-T / 2 OC
Extérieur, pollution faible à modérée( C3 / C4- faible)
Information de commande
Description
Poids par pièce lb( kg)
Quantité de pièce( s)
N ° d ' article
MT-C-T / 2
1,74( 0,79)
15
2272054
MT-C-T / 2 OC 1,74( 0,79) 15 2272055
mm( po)
Figure 46- Connexion de canaux MT
Tableau 194- Données de charge de conception de la résistance admissible 1, 2, 3
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
2 100( 9,36)
725( 3,23)
610( 2,73)
1 Le facteur de sécurité minimal Ω, pour les valeurs tabulées est de 2,5.
2 Multiplier les valeurs tabulées par 1,5 pour obtenir les valeurs de
conception de facteur de charge et de résistance( LRFD) minimales.
3 Voir la Figure 46.
A. B.
MT-30 / 30D / 40D / 50 / 50U / 50D / 50DU / 60 / 60D MT-30 / 30D / 40D / 50 / 50U / 50D / 50DU / 60 / 60D
Tableau 195- Données de charge de conception de l ' état limite 1, 2
Fx lb( kN)
Fy lb( kN)
Fz lb( kN)
2 735( 12,17)
1 005( 4,49)
855( 3,81)
1 Le facteur de résistance maximal φ, pour les valeurs tabulées est de 0,52.
2 Voir la Figure 46.
