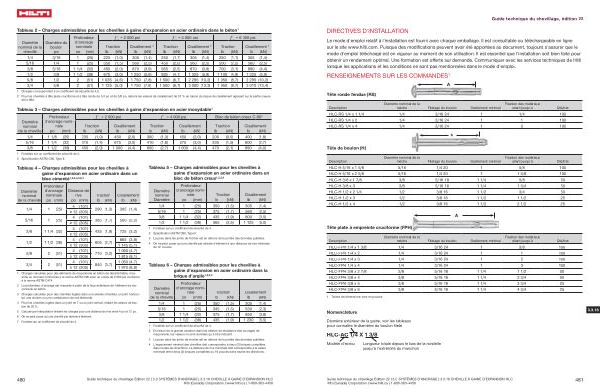

Tableau 2 – Charges admissibles pour les chevilles à gaine d ' expansion en acier ordinaire dans le béton 1
Diamètre nominal de la cheville
Diamètre du boulon po
Profondeur d ' ancrage
ƒ ' c = 2 000 psi
ƒ ' c = 4 000 psi
ƒ ' c = 6 000 psi
nominale
Traction
Cisaillement 2
Traction
Cisaillement 2
Traction
Cisaillement 2
po
( mm )
lb
( kN )
lb
( kN )
lb
( kN )
lb
( kN )
lb
( kN )
lb
( kN )
1 / 4
3 / 16
1
( 25 )
225
( 1,0 )
305
( 1,4 )
250
( 1,1 )
305
( 1,4 )
250
( 1,1 )
305
( 1,4 )
5 / 16
1 / 4
1
( 25 )
350
( 1,5 )
560
( 2,5 )
450
( 2,0 )
560
( 2,5 )
500
( 2,2 )
560
( 2,5 )
3 / 8
5 / 16
1 1 / 4
( 32 )
450
( 2,0 )
870
( 3,9 )
565
( 2,5 )
870
( 3,9 )
700
( 3,1 )
890
( 4,4 )
1 / 2
3 / 8
1 1 / 2
( 38 )
675
( 3,0 )
1 250
( 5,6 )
925
( 4,1 )
1 325
( 5,9 )
1 100
( 4,9 )
1 325
( 5,9 )
5 / 8
1 / 2
2
( 51 )
1 035
( 4,6 )
1 750
( 7,8 )
1 500
( 6,7 )
2 295 ( 10,2 )
1 950
( 8,7 )
2 295 ( 10,2 )
3 / 4
5 / 8
2
( 51 )
1 125
( 5,0 )
1 750
( 7,8 )
1 500
( 6,7 )
3 000 ( 13,3 )
1 950
( 8,7 )
3 010 ( 13,4 )
1 Charges correspondant à un coefficient de sécurité de 4,0 .
2 Pour les chevilles à tête plate cruciforme et à tête ronde de 1 / 4 po et de 3 / 8 po , réduire les valeurs de cisaillement de 57 % en raison du risque de cisaillement agissant sur la partie creuse de la tête .
Tableau 3 – Charges admissibles pour les chevilles à gaine d ' expansion en acier inoxydable 1
Diamètre nominal de la cheville
Profondeur d ' ancrage nominale ƒ ' c = 2 000 psi ƒ ' c
= 4 000 psi Bloc de béton creux C-90 2
Traction Cisaillement Traction Cisaillement Traction Cisaillement po ( mm ) lb ( kN ) lb ( kN ) lb ( kN ) lb ( kN ) lb ( kN ) lb ( kN )
1 / 4
1 1 / 8
( 29 )
235
( 1,0 )
450
( 2,0 )
300
( 1,3 )
450
( 2,0 )
200
( 0,9 )
400
( 1,8 )
5 / 16
1 1 / 4
( 32 )
310
( 1,4 )
675
( 3,0 )
410
( 1,8 )
675
( 3,0 )
335
( 1,5 )
600
( 2,7 )
3 / 8
1 1 / 2
( 38 )
450
( 2,0 )
1 000
( 4,4 )
600
( 2,7 )
1 000
( 4,4 )
470
( 2,1 )
890
( 4,0 )
1 Fondées sur un coefficient de sécurité de 4 . 2 Spécification ASTM C90 , Type II .
Tableau 4 – Charges admissibles pour les chevilles à gaine d ' expansion en acier ordinaire dans un bloc cimenté 1 , 2 , 3 , 4 , 5 , 6 , 7
Diamètre nominal de la cheville
Profondeur d ' ancrage nominale
1 / 4 1 ( 25 )
5 / 16 1 ( 25 )
3 / 8 1 1 / 4 ( 32 )
1 / 2 1 1 / 2 ( 38 )
5 / 8 2 ( 51 )
3 / 4 2 ( 51 )
Distance de rive
Traction
Cisaillement
po
( mm )
po
( mm )
lb
( kN )
lb
( kN )
4
( 101 )
≥ 12 ( 305 )
290 ( 1,3 )
305 ( 1,4 )
4
( 101 )
≥ 12 ( 305 )
385 ( 1,7 )
500 ( 2,2 )
4
( 101 )
≥ 12 ( 305 )
435 ( 1,9 )
725 ( 3,2 )
4
( 101 )
≥ 12 ( 305 )
605 ( 2,7 )
865 ( 3,8 )
1 145 ( 5,1 )
4
( 101 )
≥ 12 ( 305 )
710 ( 3,2 )
1 050 ( 4,7 )
1 815 ( 8,1 )
4
( 101 )
≥ 12 ( 305 )
840 ( 3,7 )
1 050 ( 4,7 )
1 970 ( 8,8 )
1 Charges calculées pour des éléments de maçonnerie en béton de densité faible , moyenne ou normale conformes à la norme ASTM C90 avec un coulis de 2 000 psi conforme à la norme ASTM C474 .
2 La profondeur d ' ancrage est mesurée à partir de la face extérieure de l ' élément de maçonnerie en béton .
3 Charges calculées pour des chevilles logées dans une alvéole cimentée , un joint horizontal , une cloison ou une combinaison de ces éléments .
4 Pour les chevilles logées dans un joint en T ou un joint vertical , réduire les valeurs de traction de 20 %.
5 Calculer par interpolation linéaire les charges pour une distance de rive entre 4 po et 12 po . 6 On ne peut poser qu ' une cheville par alvéole d ' élément . 7 Fondées sur un coefficient de sécurité de 4 .
Tableau 5 – Charges admissibles pour les chevilles à gaine d ' expansion en acier ordinaire dans un bloc de béton creux 1 , 2 , 3 , 4
Diamètre nominal Diamètre
Profondeur d ' ancrage nominale
Traction
Cisaillement
po
( mm )
lb
( kN )
lb
( kN )
1 / 4
1
( 25 )
350
( 1,5 )
305
( 1,4 )
5 / 16
1
( 25 )
375
( 1,7 )
560
( 2,5 )
3 / 8
1 1 / 4
( 32 )
435
( 1,9 )
800
( 3,5 )
1 / 2
1 1 / 2
( 38 )
565
( 2,5 )
1 125
( 5,0 )
1 Fondées sur un coefficient de sécurité de 4 . 2 Spécification ASTM C90 , Type II . 3 La pose dans les joints de mortier est en dehors de la portée des données publiées .
4 On ne peut poser qu ' une cheville par alvéole d ' élément à une distance de rive minimale de 12 pouces .
Tableau 6 – Charges admissibles pour les chevilles à gaine d ' expansion en acier ordinaire dans la brique d ' argile 1 , 2 , 3 , 4
Diamètre nominal de la cheville
Profondeur d ' ancrage nominale
Traction
Cisaillement
po
( mm )
lb
( kN )
lb
( kN )
1 / 4
1
( 25 )
350
( 1,5 )
305
( 1,4 )
5 / 16
1
( 25 )
345
( 1,5 )
530
( 2,3 )
3 / 8
1 1 / 4
( 32 )
375
( 1,7 )
850
( 3,8 )
1 / 2
1 1 / 2
( 38 )
435
( 1,9 )
1 230
( 5,5 )
1 Fondées sur un coefficient de sécurité de 4 .
2 En raison de la grande variation dans les valeurs de résistance des ouvrages de maçonnerie , les valeurs ne sont données qu ' à titre indicatif .
3 La pose dans les joints de mortier est en dehors de la portée des données publiées .
4 L ' espacement minimal des chevilles doit correspondre à deux ( 2 ) briques complètes dans toutes les directions . La distance de rive minimale doit correspondre à la valeur minimale entre deux ( 2 ) briques complètes ou 16 pouces dans toutes les directions .
480 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.18 CHEVILLE À GAINE D ' EXPANSION HLC Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
