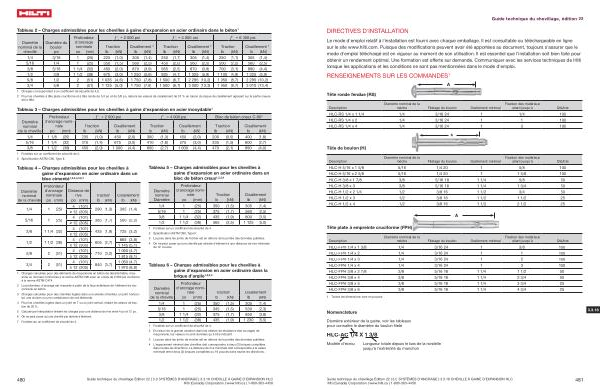

Guide technique du chevillage , édition 22
DIRECTIVES D ' INSTALLATION
Le mode d ' emploi relatif à l ' installation est fourni avec chaque emballage . Il est consultable ou téléchargeable en ligne sur le site www . hilti . com . Puisque des modifications peuvent avoir été apportées au document , toujours s ' assurer que le mode d ' emploi téléchargé est en vigueur au moment de son utilisation . Il est essentiel que l ' installation soit bien faite pour obtenir un rendement optimal . Une formation est offerte sur demande . Communiquer avec les services techniques de Hilti lorsque les applications et les conditions ne sont pas mentionnées dans le mode d ' emploi .
RENSEIGNEMENTS SUR LES COMMANDES 1 A
Tête ronde fendue ( RS )
Description
Diamètre nominal de la |
|
|
mèche |
Filetage du boulon |
Scellement minimal |
Fixation des matériaux allant jusqu ' à
HLC-RS 1 / 4 x 1 1 / 4 1 / 4 3 / 16 24 1 1 / 4 100 HLC-RS 1 / 4 x 2 1 / 4 3 / 16 24 1 1 100 HLC-RS 1 / 4 x 4 1 / 4 3 / 16 24 1 3 100
A
Qté / bte
Tête de boulon ( H )
Description
Diamètre nominal de la |
|
|
mèche |
Filetage du boulon |
Scellement minimal |
Fixation des matériaux allant jusqu ' à
HLC-H 5 / 16 x 1 5 / 8 5 / 16 1 / 4 20 1 5 / 8 100 HLC-H 5 / 16 x 2 5 / 8 5 / 16 1 / 4 20 1 1 5 / 8 100 HLC-H 3 / 8 x 1 7 / 8 3 / 8 5 / 16 18 1 1 / 4 5 / 8 50 HLC-H 3 / 8 x 3 3 / 8 5 / 16 18 1 1 / 4 1 3 / 4 50 HLC-H 1 / 2 x 2 1 / 4 1 / 2 3 / 8 16 1 1 / 2 3 / 4 50 HLC-H 1 / 2 x 3 1 / 2 3 / 8 16 1 1 / 2 1 1 / 2 25 HLC-H 1 / 2 x 4 1 / 2 3 / 8 16 1 1 / 2 2 1 / 2 25
Qté / bte
A
Tête plate à empreinte cruciforme ( FPH )
Description
Diamètre nominal de la |
|
|
mèche |
Filetage du boulon |
Scellement minimal |
Fixation des matériaux allant jusqu ' à
HLC-FPH 1 / 4 x 1 3 / 8 1 / 4 3 / 16 24 1 3 / 8 100 HLC-FPH 1 / 4 x 2 1 / 4 3 / 16 24 1 1 100 HLC-FPH 1 / 4 x 3 1 / 4 3 / 16 24 1 2 100 HLC-FPH 1 / 4 x 4 1 / 4 3 / 16 24 1 3 100 HLC-FPH 3 / 8 x 2 7 / 8 3 / 8 5 / 16 18 1 1 / 4 1 1 / 2 50 HLC-FPH 3 / 8 x 4 3 / 8 5 / 16 18 1 1 / 4 2 3 / 4 50 HLC-FPH 3 / 8 x 5 3 / 8 5 / 16 18 1 1 / 4 3 3 / 4 25 HLC-FPH 3 / 8 x 6 3 / 8 5 / 16 18 1 1 / 4 4 3 / 4 25
1 Toutes les dimensions sont en pouces .
Qté / bte
Nomenclature
3.3.18
Diamètre extérieur de la gaine , voir les tableaux pour connaître le diamètre du boulon fileté
HLC-AC 1 / 4 X 1 3 / 8
Modèle d ' écrou
Longueur totale depuis le bas de la rondelle jusqu ' à l ' extrémité du manchon
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.18 CHEVILLE À GAINE D ' EXPANSION HLC Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
