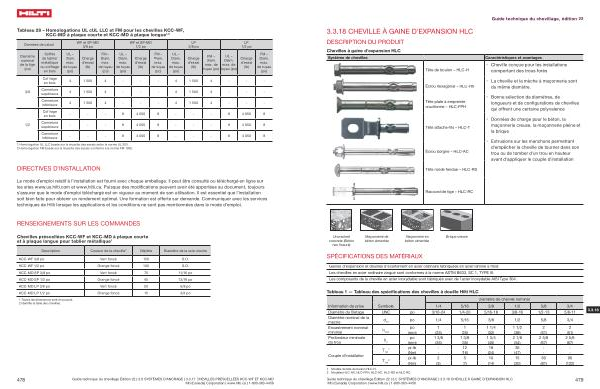

3.3.18 CHEVILLE À GAINE D ' EXPANSION HLC
DESCRIPTION DU PRODUIT
Chevilles à gaine d ' expansion HLC Système de chevilles
Tête de boulon – HLC-H
Écrou hexagonal – HLC-HX
Tête plate à empreinte cruciforme – HLC-FPH
Tête attache-fils – HLC-T
Écrou borgne – HLC-AC
Caractéristiques et avantages
• Cheville conçue pour les installations comportant des trous forés
• La cheville et la mèche à maçonnerie sont du même diamètre .
• Bonne sélection de diamètres , de longueurs et de configurations de chevilles qui offrent une certaine polyvalence
• Données de charge pour le béton , la maçonnerie creuse , la maçonnerie pleine et la brique
• Extrusions sur les manchons permettant d ' empêcher la cheville de tourner dans son trou ou de tomber d ' un trou en hauteur avant d ' appliquer le couple d ' installation
Tête ronde fendue – HLC-RS
Raccord de tige – HLC-RC
Uncracked concrete ( Béton non fissuré )
Maçonnerie de béton cimentée
Maçonnerie en béton cimentée
Brique creuse
SPÉCIFICATIONS DES MATÉRIAUX
Gaines d ' expansion et douilles d ' écartement en acier ordinaire fabriquées en acier laminé à froid Les chevilles en acier ordinaire zingué sont conformes à la norme ASTM B633 , SC 1 , TYPE III . Les composants de la cheville en acier inoxydable sont fabriqués avec de l ' acier inoxydable AISI Type 304 .
Tableau 1 — Tableau des spécifications des chevilles à douille Hilti HLC
Diamètre de cheville nominal
Information de prise
Symbole
1 / 4
5 / 16
3 / 8
1 / 2
5 / 8
3 / 4
Diamètre du filetage
UNC
po
3 / 16-24
1 / 4-20
5 / 16-18
3 / 8-16
1 / 2-13
5 / 8-11
Diamètre nominal de la mèche
d bit
po
1 / 4
5 / 16
3 / 8
1 / 2
5 / 8
3 / 4
Encastrement nominal minimal
h nom
po
( mm )
1
( 25 )
1
( 25 )
1 1 / 4
( 32 )
1 1 / 2
( 38 )
2
( 51 )
2
( 51 )
Profondeur minimale du trou
h o
po
( mm )
1 3 / 8
( 35 )
1 3 / 8
( 35 )
1 3 / 4
( 45 )
2 1 / 8
( 54 )
2 5 / 8
( 67 )
2 5 / 8
( 67 )
Couple d ’ installation
1
T inst
2
T inst
pi-lb
( Nm ) pi-lb
( Nm )
-
-
2
( 3 )
12
( 16 )
5
( 7 )
18
( 24 )
10
( 14 )
35
( 47 )
15
( 20 )
-
-
60
( 81 )
-
-
90
( 122 )
1 Modèle de tête de boulon HLC-H .
2 Modèles HLC-HX , HLC-FPH , HLC-AC , HLC-RS et HLC-RC .
