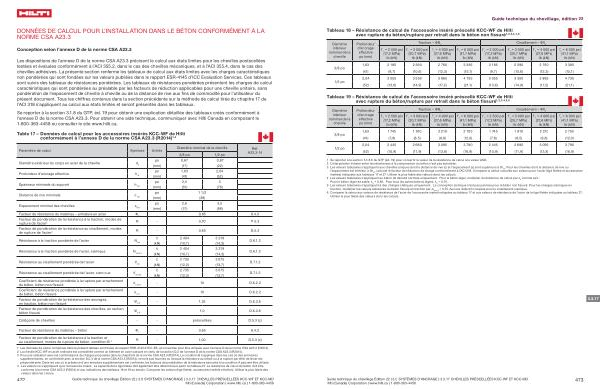

Tableau 18 – Résistance de calcul de l ’ accessoire inséré préscellé KCC-WF de Hilti avec rupture du béton / rupture par retrait dans le béton non fissuré 1 , 2 , 3 , 4 , 5 , 6
Guide technique du chevillage , édition 22
Diamètre intérieur nominal de la cheville
3 / 8 po
1 / 2 po
Profondeur d ’ ancrage effective po ( mm ) f ́c = 2 500 psi ( 17,2 MPa ) lb ( kN ) f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN )
Traction – ФN n
f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) f ́c = 6 000 psi ( 41,1 MPa ) lb ( kN ) f ́c = 2 500 psi ( 17,2 MPa ) lb ( kN )
Cisaillement – ФV n
f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN ) f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) f ́c = 6 000 psi ( 41,1 MPa ) lb ( kN )
1,63 2 185 2 390 2 760 3 385 2 185 2 390 2 760 3 385 ( 41 ) ( 9,7 ) ( 10,6 ) ( 12,3 ) ( 15,1 ) ( 9,7 ) ( 10,6 ) ( 12,3 ) ( 15,1 ) 2,04 3 055 3 350 3 865 4 735 3 055 3 350 3 865 4 735 ( 52 ) ( 13,6 ) ( 14,9 ) ( 17,2 ) ( 21,1 ) ( 13,6 ) ( 14,9 ) ( 17,2 ) ( 21,1 )
Tableau 19 – Résistance de calcul de l ’ accessoire inséré préscellé KCC-WF de Hilti avec rupture du béton / rupture par retrait dans le béton fissuré 1 , 2 , 3 , 4 , 5 , 6
Diamètre intérieur nominal de la cheville
3 / 8 po
1 / 2 po
Profondeur d ’ ancrage effective po ( mm ) f ́c = 2 500 psi ( 17,2 MPa ) lb ( kN ) f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN )
Traction – ФN n
f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) f ́c = 6 000 psi ( 41,1 MPa ) lb ( kN ) f ́c = 2 500 psi ( 17,2 MPa ) lb ( kN )
Cisaillement – ФV n
f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN ) f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN ) f ́c = 6 000 psi ( 41,1 MPa ) lb ( kN )
1,63 1 745 1 910 2 210 2 705 1 745 1 910 2 210 2 705 ( 41 ) ( 7,8 ) ( 8,5 ) ( 9,8 ) ( 12,0 ) ( 7,8 ) ( 8,5 ) ( 9,8 ) ( 12,0 ) 2,04 2 445 2 680 3 095 3 790 2 445 2 680 3 095 3 790 ( 52 ) ( 10,9 ) ( 11,9 ) ( 13,8 ) ( 16,9 ) ( 10,9 ) ( 11,9 ) ( 13,8 ) ( 16,9 )
1 Se reporter à la section 3.1.8.6 du GTP ( éd . 19 ) pour convertir la valeur de la résistance de calcul à la valeur ASD . 2 L ’ interpolation linéaire entre les résistances à la compression du béton n ’ est pas autorisée . 3 Les valeurs tabulaires s ’ appliquent aux chevilles uniques dont la distance de rive ( c ) et l ’ espacement ( s ) sont supérieurs à 3h ef
. Pour les chevilles dont la distance de rive ou l ’ espacement est inférieur à 3h ef
, calculer le facteur de réduction de charge conformément à l ’ ACI 318 . Comparer la valeur calculée aux valeurs pour l ’ acier ( tige filetée et accessoires insérés ) indiquées aux tableaux 17 et 27 . Utiliser la plus faible des valeurs dans les calculs .
4 Les valeurs tabulaires s ’ appliquent au béton de densité normale uniquement . Pour le béton léger , multiplier la résistance de calcul par λ a comme suit :
Pour le béton léger de sable , λ a = 0,85 . Pour tous les autres bétons légers , λ a
= 0,75 . 5 Les valeurs tabulaires s ’ appliquent à des charges statiques uniquement . La conception sismique n ’ est pas permise pour le béton non fissuré . Pour les charges sismiques en traction , multiplier les valeurs tabulaires du béton fissuré en traction par α N , seis
= 0,75 . Aucune réduction requise pour le cisaillement sismique . 6 Comparer la valeur aux valeurs de résistance de l ’ acier de l ’ accessoire inséré indiquées au tableau 17 et aux valeurs de résistance de l ’ acier de la tige filetée indiquées au tableau 27 .
Utiliser la plus faible des valeurs dans les calculs .
3.3.17
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.17 CHEVILLES PRÉSCELLÉES KCC-WF ET KCC-MD Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
473
