DONNÉES DE CALCUL POUR L ’ INSTALLATION DANS LE BÉTON CONFORMÉMENT À LA NORME CSA A23.3
Conception selon l ’ annexe D de la norme CSA A23.3
Les dispositions de l ’ annexe D de la norme CSA A23.3 précisent le calcul aux états limites pour les chevilles postscellées testées et évaluées conformément à l ’ ACI 355.2 , dans le cas des chevilles mécaniques , et à l ’ ACI 355.4 , dans le cas des chevilles adhésives . La présente section renferme les tableaux de calcul aux états limites avec les charges caractéristiques non pondérées qui sont fondées sur les valeurs publiées dans le rapport ESR-4145 d ’ ICC Evaluation Services . Ces tableaux sont suivis des tableaux de résistances pondérées . Les tableaux de résistances pondérées présentent les charges de calcul caractéristiques qui sont pondérées au préalable par les facteurs de réduction applicables pour une cheville unitaire , sans pondération de l ’ espacement de cheville à cheville ou de la distance de rive aux fins de commodité pour l ’ utilisateur du présent document . Tous les chiffres contenus dans la section précédente sur la méthode de calcul tirée du chapitre 17 de l ’ ACI 318 s ’ appliquent au calcul aux états limites et seront présentés dans les tableaux .
Se reporter à la section 3.1.8 du GTP , éd . 19 pour obtenir une explication détaillée des tableaux créés conformément à l ’ annexe D de la norme CSA A23.3 . Pour obtenir une aide technique , communiquer avec Hilti Canada en composant le 1-800-363-4458 ou consulter le site www . hilti . ca .

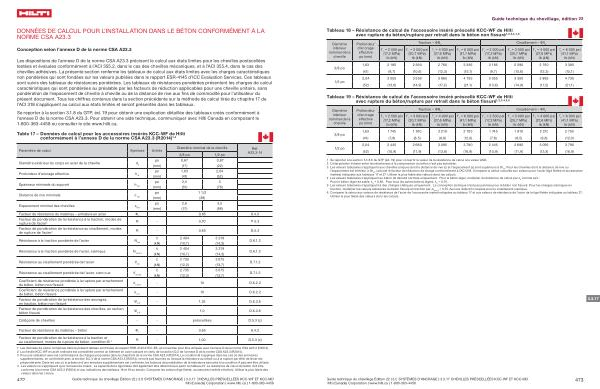

Table 17 – Données de calcul pour les accessoires insérés KCC-WF de Hilti conformément à l ’ annexe D de la norme CSA A23.3 ( R2014 ) 1 , 4
Paramètre de calcul Symbole Unités
Diamètre nominal de la cheville Réf . A23.3-14
3 / 8 po 1 / 2 po
Diamètre extérieur du corps en acier de la cheville d a po 0,67 0,87 ( mm ) ( 17 ) ( 22 )
Profondeur d ’ ancrage effective h ef po 1,63 2,04 ( mm ) ( 41 ) ( 52 )
Épaisseur minimale du support h min po 2,5 3 ( mm ) ( 51 ) ( 76 )
Distance de rive minimale c min po 1 1 / 2 ( mm ) ( 38 )
Espacement minimal des chevilles s min po 2,6 3,5 ( mm ) ( 67 ) ( 88 )
Facteur de résistance du matériau – armature en acier Φ s - 0,85 8.4.3
Facteur de pondération de la résistance à la traction , modes de rupture de l ’ acier 2 R - 0,70 D . 5.3
Facteur de pondération de la résistance au cisaillement , modes de rupture de l ’ acier 2 R - 0,65 D . 5.3
lb 2 404 3 219
Résistance à la traction pondérée de l ’ acier N sar ( kN ) ( 10,7 ) ( 14,3 ) lb 2 404 3 219
Résistance à la traction pondérée de l ’ acier , sismique N sar , eq
( kN ) ( 10,7 ) ( 14,3 ) lb 2 735 3 075
Résistance au cisaillement pondérée de l ’ acier V sar
( kN ) ( 12,2 ) ( 13,7 ) lb 2 735 3 075
Résistance au cisaillement pondérée de l ’ acier , sismique V sar , eq ( kN ) ( 12,2 ) ( 13,7 )
Coefficient de résistance pondérée à la rupture par arrachement du béton , béton non fissuré
Coefficient de résistance pondérée à la rupture par arrachement du béton , béton fissuré
Facteur de pondération de la résistance des ancrages , en traction , béton non fissuré
Facteur de pondération de la résistance des chevilles , en raction , béton fissuré
D . 6.1.2
D . 6.1.2
D . 7.1.2
D . 7.1.2 k c , uncr
- 10 D . 6.2.2 k c , cr
- 10 D . 6.2.2
Ψ c , N
- 1,25 D . 6.2.6
Ψ c , N
1,0 D . 6.2.6
Catégorie de chevilles - - préscellées D . 5.3 ( c )
Facteur de résistance du matériau – béton Φ c - 0,65 8.4.2
Facteur de pondération de la résistance à la traction et au cisaillement , modes de rupture du béton , condition B 3 R - 1,00 D . 5.3 ( c )
1 Les données de calcul comprises dans le présent tableau sont tirées du rapport ESR-4145 d ’ ICC-ES , et converties pour être utilisées avec l ’ annexe D de la norme CSA A23.3 ( R2014 ). 2 La cheville KCC-WF en acier ordinaire est considérée comme un élément en acier cassant en vertu de la section D . 2 de l ’ annexe D de la norme CSA A23.3 ( R2014 ). 3 Pour une utilisation avec les combinaisons de charges proposées dans le chapitre 8 de la norme CSA A23.3 ( R2014 ). La condition B s ’ applique dans les cas où des armatures supplémentaires , en conformité avec la section D . 5.3 de la norme CSA A23.3 ( R2014 ), ne sont pas fournies ou lorsque la résistance au retrait ou à la rupture par effet de levier est prépondérante . Dans les cas où la présence d ’ une armature supplémentaire est confirmée , les facteurs de pondération de la résistance associés à la condition A peuvent être utilisés .
4 Les valeurs ne s ’ appliquent qu ’ à l ’ accessoire inséré . La capacité de la tige filetée doit également être déterminée à partir du tableau 27 . La résistance de calcul du béton doit être conforme à la norme CSA A23.3 ( R2014 ) et aux indications des tableaux 18 et 19 au besoin . Comparer les valeurs ( tige filetée , accessoires insérés et béton ). Utiliser la plus faible des valeurs dans les calculs .
472 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.17 CHEVILLES PRÉSCELLÉES KCC-WF ET KCC-MD Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
