Guide technique du chevillage , édition 22 h deck , min
( voir tableau 1 )
Béton léger de sable ou de densité normale de 3 000 psi min .
1 1 / 2 po max .
1 3 / 4 po min .
Tablier en acier de calibre min . 20
2 1 / 2 po min .
KCC-MD LP 3 / 8 po KCC-MD LP 1 / 2 po
0,875 po
KCC-MD SP 3 / 8 po KCC-MD SP 1 / 2 po
0,875 po

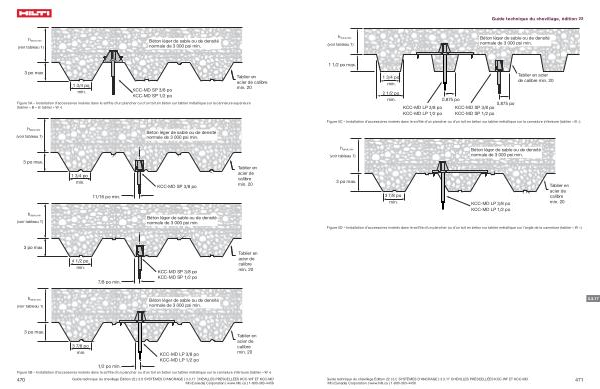

Figure 5C – Installation d ’ accessoires insérés dans le soffite d ’ un plancher ou d ’ un toit en béton sur tablier métallique sur la cannelure inférieure ( tablier « B »)
|
h deck , min
( voir tableau 1 )
|
|
Béton léger de sable ou de densité normale de 3 000 psi min . |
|
3 po max . |
3 7 / 8 po min . |
KCC-MD LP 3 / 8 po KCC-MD LP 1 / 2 po |
Tablier en acier de calibre min . 20 |
Figure 5D – Installation d ’ accessoires insérés dans le soffite d ’ un plancher ou d ’ un toit en béton sur tablier métallique sur l ’ angle de la cannelure ( tablier « W »)
3.3.17
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.17 CHEVILLES PRÉSCELLÉES KCC-WF ET KCC-MD Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
471
