h deck , min
( voir tableau 1 )
Béton léger de sable ou de densité normale de 3 000 psi min .
3 po max
1 3 / 4 po min .
KCC-MD SP 3 / 8 po KCC-MD SP 1 / 2 po

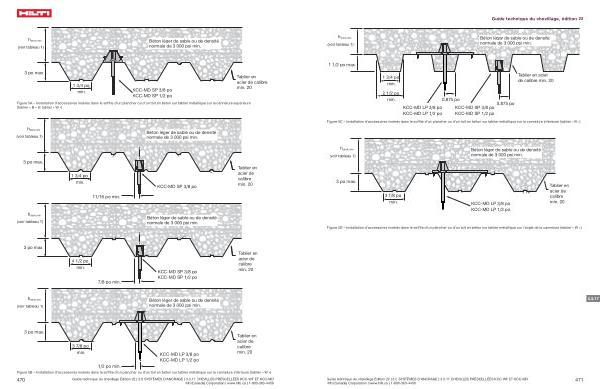

Figure 5A – Installation d ’ accessoires insérés dans le soffite d ’ un plancher ou d ’ un toit en béton sur tablier métallique sur la cannelure supérieure ( tablier « B » et tablier « W »)
Tablier en acier de calibre min . 20
|
h deck , min
( voir tableau 1 )
|
|
Béton léger de sable ou de densité normale de 3 000 psi min . |
|
3 po max . |
1 3 / 4 po min . |
KCC-MD SP 3 / 8 po |
Tablier en acier de calibre min . 20 |
11 / 16 po min .
|
h deck , min
( voir tableau 1 )
|
|
|
Béton léger de sable ou de densité normale de 3 000 psi min . |
|
3 po max . |
4 1 / 2 po min . |
7 / 8 po min . |
KCC-MD SP 3 / 8 po KCC-MD SP 1 / 2 po |
Tablier en acier de calibre min . 20 |
|
h deck , min
( voir tableau 1 )
|
|
|
Béton léger de sable ou de densité normale de 3 000 psi min . |
|
3 po max .
3 7 / 8 po min .
1 / 2 po min .
KCC-MD LP 3 / 8 po KCC-MD LP 1 / 2 po
Tablier en acier de calibre min . 20
Figure 5B – Installation d ’ accessoires insérés dans le soffite d ’ un plancher ou d ’ un toit en béton sur tablier métallique sur la cannelure inférieure ( tablier « W »)
