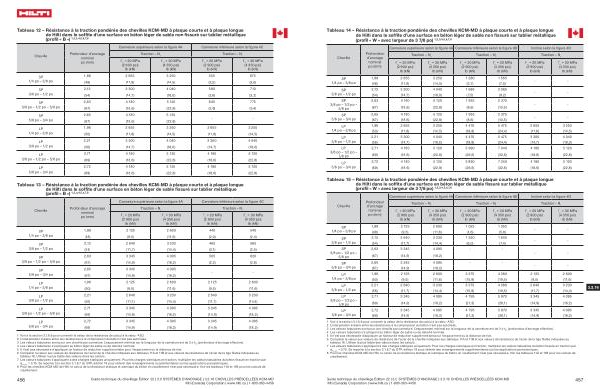

Tableau 12 – Résistance à la traction pondérée des chevilles KCM-MD à plaque courte et à plaque longue de Hilti dans le soffite d ’ une surface en béton léger de sable non fissuré sur tablier métallique ( profil « B ») 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8
Cheville
SP 1 / 4 po – 3 / 8 po
SP 3 / 8 po – 1 / 2 po
SP 3 / 8 po – 1 / 2 po – 5 / 8 po
SP 5 / 8 po – 3 / 4 po
LP 1 / 4 po – 3 / 8 po
LP 3 / 8 po – 1 / 2 po
LP 3 / 8 po – 1 / 2 po – 5 / 8 po
LP 5 / 8 po – 3 / 4 po
Profondeur d ’ ancrage nominal po ( mm )
Cannelure supérieure selon la figure 4A
f ́c = 20 MPa ( 2 900 psi ) lb ( kN )
Traction – N r f ́c = 30 MPa ( 4 350 psi ) lb ( kN )
Cannelure inférieure selon la figure 4C
f ́c = 20 MPa ( 2 900 psi ) lb ( kN )
Traction – N r f ́c = 30 MPa ( 4 350 psi ) lb ( kN )
1,88 2 655 3 250 555 675 ( 48 ) ( 11,8 ) ( 14,5 ) ( 2,5 ) ( 3,0 ) 2,13 3 300 4 040 580 710 ( 54 ) ( 14,7 ) ( 18,0 ) ( 2,6 ) ( 3,2 ) 2,63 4 180 5 120 635 775 ( 67 ) ( 18,6 ) ( 22,8 ) ( 2,8 ) ( 3,4 ) 2,65 4 180 5 120 ( 67 ) ( 18,6 ) ( 22,8 )
- -
1,96 2 655 3 250 2 655 3 250 ( 50 ) ( 11,8 ) ( 14,5 ) ( 11,8 ) ( 14,5 ) 2,21 3 300 4 040 3 300 4 040 ( 56 ) ( 14,7 ) ( 18,0 ) ( 14,7 ) ( 18,0 ) 2,71 4 180 5 120 4 180 5 120 ( 69 ) ( 18,6 ) ( 22,8 ) ( 18,6 ) ( 22,8 ) 2,72 4 180 5 120 4 180 5 120 ( 69 ) ( 18,6 ) ( 22,8 ) ( 18,6 ) ( 22,8 )
Tableau 13 – Résistance à la traction pondérée des chevilles KCM-MD à plaque courte et à plaque longue de Hilti dans le soffite d ’ une surface en béton léger de sable fissuré sur tablier métallique ( profil « B ») 1 , 2 , 3 , 4 , 5 , 6 , 7 , 8
Cheville
SP 1 / 4 po – 3 / 8 po
SP 3 / 8 po – 1 / 2 po
SP 3 / 8 po – 1 / 2 po – 5 / 8 po
SP 5 / 8 po – 3 / 4 po
LP 1 / 4 po – 3 / 8 po
LP 3 / 8 po – 1 / 2 po
LP 3 / 8 po – 1 / 2 po – 5 / 8 po
LP 5 / 8 po – 3 / 4 po
Profondeur d ’ ancrage nominal po ( mm )
Cannelure supérieure selon la figure 4A
f ́c = 20 MPa ( 2 900 psi ) lb ( kN )
Traction – N r f ́c = 30 MPa ( 4 350 psi ) lb ( kN )
Cannelure inférieure selon la figure 4C
f ́c = 20 MPa ( 2 900 psi ) lb ( kN )
Traction – N r f ́c = 30 MPa ( 4 350 psi ) lb ( kN )
1,88 2 125 2 600 440 540 ( 48 ) ( 9,5 ) ( 11,6 ) ( 2,0 ) ( 2,4 ) 2,13 2 640 3 230 465 565 ( 54 ) ( 11,7 ) ( 14,4 ) ( 2,1 ) ( 2,5 ) 2,63 3 345 4 095 505 620 ( 67 ) ( 14,9 ) ( 18,2 ) ( 2,2 ) ( 2,8 ) 2,65 3 345 4 095 ( 67 ) ( 14,9 ) ( 18,2 )
- -
1,96 2 125 2 600 2 125 2 600 ( 50 ) ( 9,5 ) ( 11,6 ) ( 9,5 ) ( 11,6 ) 2,21 2 640 3 230 2 640 3 230 ( 56 ) ( 11,7 ) ( 14,4 ) ( 11,7 ) ( 14,4 ) 2,71 3 345 4 095 3 345 4 095 ( 69 ) ( 14,9 ) ( 18,2 ) ( 14,9 ) ( 18,2 ) 2,72 3 345 4 095 3 345 4 095 ( 69 ) ( 14,9 ) ( 18,2 ) ( 14,9 ) ( 18,2 )
1 Voir à la section 3.1.8.6 pour convertir la valeur de la résistance de calcul à la valeur ASD . 2 L ’ interpolation linéaire entre les résistances à la compression du béton n ’ est pas autorisée . 3 Les valeurs tabulaires sont pour une cheville par cannelure . L ’ espacement minimal sur la longueur de la cannelure est de 3 x h ef
( profondeur d ’ ancrage effective ).
4 Les valeurs tabulaires s ’ appliquent au béton léger de sable ou de densité normale . 5 Il n ’ est pas nécessaire d ’ appliquer un facteur de réduction supplémentaire pour l ’ espacement ou la distance de rive . 6 Comparer la valeur aux valeurs de résistance de l ’ acier de la cheville indiquées aux tableaux 11A et 11B et aux valeurs de résistance de l ’ acier de la tige filetée indiquées au tableau 18 . Utiliser la plus faible des valeurs dans les calculs . 7 Les valeurs tabulaires s ’ appliquent à des charges statiques uniquement . Pour les charges sismiques en traction , multiplier les valeurs tabulaires du béton fissuré en traction par
α N , seis
= 0,75 . Se reporter à la section 3.1.8.7 du GTP , édition 19 pour obtenir des renseignements supplémentaires sur les applications parasismiques . 8 Pour les chevilles KCM-MD de Hilti , le calcul de la résistance statique et sismique du béton en cisaillement n ’ est pas nécessaire . Voir les tableaux 11A et 11B pour les calculs de cisaillement .
456 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.16 CHEVILLES PRÉSCELLÉES KCM-MD Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
