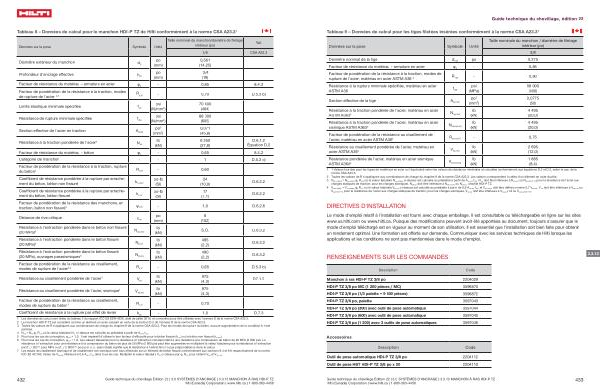

Guide technique du chevillage , édition 22
Tableau 9 – Données de calcul pour les tiges filetées insérées conformément à la norme CSA A23.3 1
Données sur la pose Symbole Unité
Taille nominale du manchon / diamètre de filetage intérieur ( po )
Diamètre nominal de la tige d rod po 0,375 Facteur de résistance du matériau – armature en acier φ s - 0,85
Facteur de pondération de la résistance à la traction , modes de rupture de l ' acier , matériau en acier ASTM A36 2 R s , N - 0,80
Résistance à la rupture minimale spécifiée , matériau en acier ASTM A36 f uta psi ( MPa )
Section effective de la tige A se , rod po 2
( mm 2 )
Résistance à la traction pondérée de l ' acier , matériau en acier ASTM A363 3 N sa , rod lb ( kN )
Résistance à la traction pondérée de l ' acier , matériau en acier sismique ASTM A363 3 N sa , rod , eq lb ( kN )
3 / 8
58 000 ( 400 )
0,0775 ( 50 )
4 495 ( 20,0 )
4 495 ( 20,0 )
Facteur de pondération de la résistance au cisaillement de l ' acier , matériau en acier ASTM A36 2 R sa , rod , V - 0,75
Résistance au cisaillement pondérée de l ' acier , matériau en acier ASTM A36 4 V sa , rod lb ( kN )
Résistance pondérée de l ' acier , matériau en acier sismique lb
V ASTM A364 4 sa , rod , eq
( kN )
1 1 Valeurs fournies pour les types de matériaux en acier ou l ' équivalent selon les valeurs de résistance minimales et calculées conformément aux équations D . 2 et D . 3 , selon le cas , de la norme CSA A23.3 . 2 Toutes les valeurs de R s ' appliquent aux combinaisons de charge du chapitre 8 de la norme CSA A23.3 . Les valeurs correspondent à celles d ' un élément en acier ductile . 3 N sar , rod ( eq ) = N sa , rod ( eq φ s R s , N où la valeur tabulaire N sa , rod ( eq ) ci-dessus est calculée au préalable à partir de A se , rod f uta . N sar doit être inférieure à N sar , rod ou N sar , HDI-P TZ pour la résistance de l ' acier aux charges statiques de traction ; pour les charges sismiques , N sar , eq doit être inférieure à N sar , rod , eq ou N sar , eq , cheville HDI-P TZ . 4 V sar , rod ( eq ) = V sa , rod ( eq ) φ s R s , V où la valeur tabulaire V sa , rod ci-dessus est calculée au préalable à partir de 0,6 A se , rod f uta , et V sa , rod , eq doit être définie comme 0,7 V sa , rod . V sar doit être inférieure à V sar , rod ou
V sar , HDI-P TZ pour la résistance de l ' acier aux charges statiques de traction ; pour les charges sismiques , V sar , eq doit être inférieure à V sar , eq , rod ou V sar , eq , HDI-P TZ .
2 695 ( 12,0 )
1 885 ( 8,4 )
DIRECTIVES D ' INSTALLATION
Le mode d ' emploi relatif à l ' installation est fourni avec chaque emballage . Il est consultable ou téléchargeable en ligne sur les sites www . us . hilti . com ou www . hilti . ca . Puisque des modifications peuvent avoir été apportées au document , toujours s ' assurer que le mode d ' emploi téléchargé est en vigueur au moment de son utilisation . Il est essentiel que l ' installation soit bien faite pour obtenir un rendement optimal . Une formation est offerte sur demande . Communiquer avec les services techniques de Hilti lorsque les applications et les conditions ne sont pas mentionnées dans le mode d ' emploi .
RENSEIGNEMENTS SUR LES COMMANDES
3.3.13
Description Code
Manchon à ras HDI-P TZ 3 / 8 po |
2204029 |
HDI-P TZ 3 / 8 po MC ( 1 200 pièces / MC ) |
3596870 |
HDI-P TZ 3 / 8 po ( 1 / 3 palette = 9 600 pièces ) |
3596872 |
HDI-P TZ 3 / 8 po , palette |
3597043 |
HDI-P TZ 3 / 8 po ( 300 ) avec outil de pose automatique |
3597044 |
HDI-P TZ 3 / 8 po ( 600 ) avec outil de pose automatique |
3597045 |
HDI-P TZ 3 / 8 po ( 1 200 ) avec 3 outils de pose automatiques |
3597046 |
Accessoires
Description
Code
Outil de pose automatique HDI-P TZ 3 / 8 po 2204112 Outil de pose HST HDI-P TZ 3 / 8 po x 20 2204110
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.13 MANCHON À RAS HDI-P TZ Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
433
