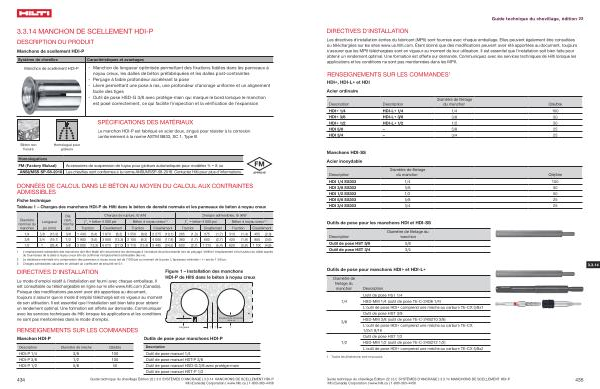

3.3.14 MANCHON DE SCELLEMENT HDI-P
DESCRIPTION DU PRODUIT
Manchons de scellement HDI-P Système de chevilles
Manchon de scellement HDI-P
Caractéristiques et avantages
• Manchon de longueur optimisée permettant des fixations fiables dans les panneaux à noyau creux , les dalles de béton préfabriquées et les dalles post-contraintes
• Perçage à faible profondeur accélérant la pose
• Lèvre permettant une pose à ras , une profondeur d ' ancrage uniforme et un alignement facile des tiges
• Outil de pose HSD-G 3 / 8 avec protège-main qui marque le bord lorsque le manchon est posé correctement , ce qui facilite l ' inspection et la vérification de l ' expansion
SPÉCIFICATIONS DES MATÉRIAUX
Le manchon HDI-P est fabriqué en acier doux , zingué pour résister à la corrosion conformément à la norme ASTM B633 , SC 1 , Type III .
Béton non fissuré
Homologué pour gicleurs
Homologations |
FM ( Factory Mutual ) |
Accessoires de suspension de tuyau pour gicleurs automatiques pour modèles ¾ = 8 po |
ANSI / MSS SP-58-2018 |
Les chevilles sont conformes à la norme ANSI / MSSP-58-2018 . Contacter Hilti pour plus d ' informations . |
DONNÉES DE CALCUL DANS LE BÉTON AU MOYEN DU CALCUL AUX CONTRAINTES ADMISSIBLES
Fiche technique Tableau 1 – Charges des manchons HDI-P de Hilti dans le béton de densité normale et les panneaux de béton à noyau creux
Diamètre nominal du manchon
Longueur po ( mm )
Dia . nom . mèche po
Charges de rupture , lb ( kN ) Charges admissibles , lb ( kN ) 3 ƒ ' c = béton 4 000 psi Béton à noyau creux 1 , 2 ƒ ' c
= béton 4 000 psi Béton à noyau creux 1 , 2
Traction Cisaillement Traction Cisaillement Traction Cisaillement Traction Cisaillement 1 / 4 5 / 8 ( 15,9 ) 3 / 8 1 430 ( 6,4 ) 1 870 ( 8,3 ) 1 550 ( 6,9 ) 2 275 ( 10,1 ) 285 ( 1,3 ) 375 ( 1,7 ) 310 ( 1,4 ) 455 ( 2,0 )
3 / 8 3 / 4 ( 19,1 ) 1 / 2 1 900 ( 8,5 ) 3 000 ( 13,3 ) 2 100 ( 9,3 ) 4 000 ( 17,8 ) 380 ( 1,7 ) 600 ( 2,7 ) 420 ( 1,9 ) 800 ( 3,6 ) 1 / 2 1 ( 25,4 ) 5 / 8 3 000 ( 13,3 ) 6 075 ( 27,0 ) 3 110 ( 13,8 ) 5 495 ( 24,5 ) 600 ( 2,7 ) 1 215 ( 5,4 ) 620 ( 2,8 ) 1 100 ( 4,9 )
1 L ' emplacement admissible des manchons doit être établi afin de prévenir les dommages à l ' armature de précontrainte lors du perçage . Vérifier l ' emplacement et la hauteur du câble auprès du fournisseur de la dalle à noyau creux afin de confirmer l ' emplacement admissible des vis .
2 La résistance minimale à la compression des panneaux à noyau creux est de 7 000 psi au moment de la pose . L ' épaisseur minimale « t » est de 1 3 / 8 po . 3 Charges admissibles calculées en utilisant un coefficient de sécurité de 5:1 .
DIRECTIVES D ' INSTALLATION
Le mode d ' emploi relatif à l ' installation est fourni avec chaque emballage . Il est consultable ou téléchargeable en ligne sur le site www . hilti . com ( Canada ). Puisque des modifications peuvent avoir été apportées au document , toujours s ' assurer que le mode d ' emploi téléchargé est en vigueur au moment de son utilisation . Il est essentiel que l ' installation soit bien faite pour obtenir un rendement optimal . Une formation est offerte sur demande . Communiquer avec les services techniques de Hilti lorsque les applications et les conditions ne sont pas mentionnées dans le mode d ' emploi .
Figure 1 – Installation des manchons HDI-P de Hilti dans le béton à noyau creux
Emplacement admissible de la vis
RENSEIGNEMENTS SUR LES COMMANDES
|
Manchon HDI-P
Description
|
Diamètre de mèche |
Qté / bte |
HDI-P 1 / 4 |
3 / 8 |
100 |
HDI-P 3 / 8 |
1 / 2 |
100 |
HDI-P 1 / 2 |
5 / 8 |
50 |
Longueur
Outils de pose pour manchons HDI-P
Description Outil de pose manuel 1 / 4 Outil de pose manuel HST-P 3 / 8 Outil de pose manuel HSD-G 3 / 8 avec protège-main Outil de pose manuel HST-P 1 / 2
434 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.14 MANCHONS DE SCELLEMENT HDI-P Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
