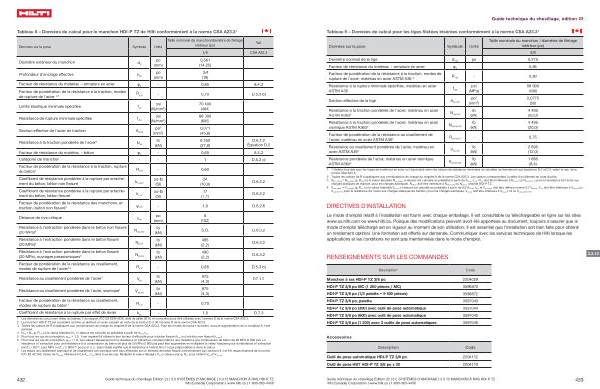

Tableau 8 – Données de calcul pour le manchon HDI-P TZ de Hilti conformément à la norme CSA A23.3 1
Données sur la pose Symbole Unité
Taille nominale du manchon / diamètre de filetage intérieur ( po )
Réf .
3 / 8 CSA A23.3
Diamètre extérieur du manchon d a po ( mm )
Profondeur d ' ancrage effective h ef po ( mm )
0,561 ( 14,25 )
Facteur de résistance du matériau – armature en acier φ s - 0,85 8.4.3
Facteur de pondération de la résistance à la traction , modes de rupture de l ' acier 2 , 3 R s , N - 0,70 D . 5.3 b )
Limite élastique minimale spécifiée f ya psi ( N / mm 2 )
Résistance de rupture minimale spécifiée f uta psi ( N / mm 2 )
Section effective de l ' acier en traction A se , N po 2
( mm 2 )
Résistance à la traction pondérée de l ' acier 4 N sa lb ( kN )
3 / 4 ( 19 )
70 400 ( 484 )
88 000 ( 605 )
0,071 ( 45,8 )
6 250 ( 27,8 )
D . 6.1.2 Équation D . 2
Facteur de résistance du matériau – béton φ c - 0,65 8.4.2 Catégorie de manchon - - 1 D . 5.3 c )
Facteur de pondération de la résistance à la traction , rupture du béton 3 R c , N - 0,60
Coefficient de résistance pondérée à la rupture par arrachement du béton , béton non fissuré
Coefficient de résistance pondérée à la rupture par arrachement du béton , béton fissuré k c , uncr
k c , cr po-lb ( SI )
po-lb ( SI )
24 ( 10,0 )
17 ( 7,1 )
D . 6.2.2
D . 6.2.2
Facteur de pondération de la résistance des manchons , en traction , béton non fissuré 5 ψ c , N - 1,0 D . 6.2.6
Distance de rive critique c ac po ( mm )
Résistance à l ' extraction pondérée dans le béton non fissuré ( 20 MPa ) 6 N pr , uncr lb ( kN )
Résistance à l ' extraction pondérée dans le béton fissuré ( 20 MPa ) 6 N pr , cr lb ( kN )
Résistance à l ' extraction pondérée dans le béton fissuré ( 20 MPa ), ouvrages parasismiques 6 N pr , eq lb ( kN )
6 ( 152 )
S . O . D . 6.3.2
495 ( 2,2 )
490 ( 2,2 )
D . 6.3.2
D . 6.3.2
Facteur de pondération de la résistance au cisaillement , modes de rupture de l ' acier 2 , 3 R s , V - 0,65 D . 5.3 b )
Résistance au cisaillement pondérée de l ' acier 7 V sa lb ( kN )
Résistance au cisaillement pondérée de l ' acier , sismique 7 V sa , eq lb ( kN )
Facteur de pondération de la résistance au cisaillement , modes de rupture du béton 3 R c , V - 0,70
Coefficient de résistance à la rupture par effet de levier k cp - 1,0 D . 7.3
1 Les données de calcul sont tirées du tableau 2 du rapport ICC-ES ESR-4236 , daté de juillet 2018 , et converties pour être utilisées avec l ' annexe D de la norme CSA A23.3 . 2 Le manchon HDI-P TZ est considéré comme un élément en acier cassant en vertu de la section D . 2 de l ' annexe D de la norme CSA A23.3 . 3 Toutes les valeurs de R s ' appliquent aux combinaisons de charge du chapitre 8 de la norme CSA A23.3 . Pour les modes de rupture du béton , aucune augmentation de la condition A n ' est permise . 4 N sar = N sa φ s R s , N où la valeur tabulaire N sa ci-dessus est calculée au préalable à partir de A se , N f uta . 5 Pour tous les cas de conception , ψ c , N = 1,0 . Il est impératif d ' utiliser le bon facteur d ' efficacité pour le béton fissuré ( k c , cr ) ou le béton non fissuré ( k c , uncr ). 6 Pour tous les cas de conception , ψ c , P = 1,0 . Les valeurs tabulaires pour la résistance à l ' extraction correspondent à une résistance à la compression du béton de 20 MPa ( 2 900 psi ). La résistance à l ' extraction pour une résistance à la compression du béton de plus de 20 MPa ( 2 900 psi ) peut être augmentée en multipliant la valeur tabulaire pour la résistance à l ' extraction par ( f ' c / 20 ) 0 , 35 pour MPa ou ( f ' c / 2 900 ) 0 , 35 pour psi . s . o . ( sans objet ) signifie que la résistance à l ' extraction n ' a pas prépondérance dans le calcul .
7 Les essais de cisaillement sismique et de cisaillement non sismique sont tous effectués sur un élément de béton fissuré conformément aux sections 9.4 et 9.6 respectivement de la norme ICC-ES AC193 . Valeur de V sa (, eq ) inférieure à 0,6 A se , V f uta dans tous les cas . Multiplier la valeur tabulaire V sa ci-dessus par φ s R s , V pour obtenir V sar et V sar , eq .
975 ( 4,3 )
975 ( 4,3 )
D7.1.2
432 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.13 MANCHON À RAS HDI-P TZ Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
