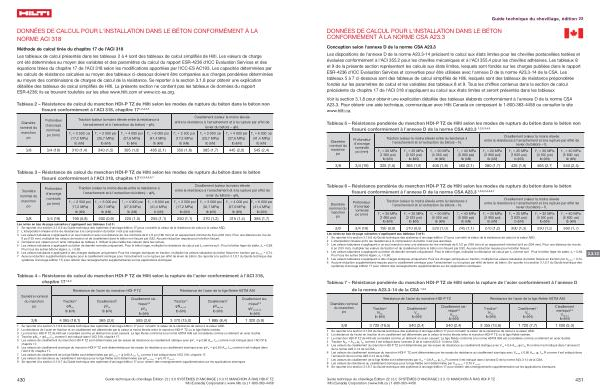

DONNÉES DE CALCUL POUR L ' INSTALLATION DANS LE BÉTON CONFORMÉMENT À LA NORME CSA A23.3
Conception selon l ' annexe D de la norme CSA A23.3
Guide technique du chevillage , édition 22
Les dispositions de l ' annexe D de la norme A23.3-14 précisent le calcul aux états limites pour les chevilles postscellées testées et évaluées conformément à l ' ACI 355.2 pour les chevilles mécaniques et à l ' ACI 355.4 pour les chevilles adhésives . Les tableaux 8 et 9 de la présente section représentent les calculs aux états limites , lesquels sont fondés sur les charges publiées dans le rapport ESR-4236 d ' ICC Evaluation Services et converties pour être utilisées avec l ' annexe D de la norme A23.3-14 de la CSA . Les tableaux 5 à 7 ci-dessous sont des tableaux de calcul simplifiés de Hilti , lesquels sont des tableaux de résistance prépondérée fondés sur les paramètres de calcul et les variables des tableaux 8 et 9 . Tous les chiffres contenus dans la section de calcul précédente du chapitre 17 de l ' ACI 318 s ' appliquent au calcul aux états limites et seront présentés dans les tableaux .
Voir la section 3.1.8 pour obtenir une explication détaillée des tableaux élaborés conformément à l ' annexe D de la norme CSA A23.3 . Pour obtenir une aide technique , communiquer avec Hilti Canada en composant le 1-800-363-4458 ou consulter le site www . hilti . ca .
Tableau 5 – Résistance pondérée du manchon HDI-P TZ de Hilti selon les modes de rupture du béton dans le béton non fissuré conformément à l ' annexe D de la norme CSA A23.3 1 , 2 , 3 , 3 , 4 , 5
Diamètre nominal du manchon po
Profondeur d ' ancrage nominale po ( mm )
Traction ( valeur la moins élevée entre la résistance à l ' arrachement et à l ' extraction du béton ) – N r
f ′ c = 20 MPa ( 2 900 psi ) lb ( kN ) f ′ c = 25 MPa ( 3 625 psi ) lb ( kN ) f ′ c = 30 MPa ( 4 350 psi ) lb ( kN ) f ′ c = 40 MPa ( 5 800 psi ) lb ( kN )
Cisaillement ( valeur la moins élevée entre la résistance à l ' arrachement et à la rupture par effet de levier du béton ) – V r f ′ c = 20 MPa ( 2 900 psi ) lb ( kN ) f ′ c = 25 MPa ( 3 625 psi ) lb ( kN ) f ′ c = 30 MPa ( 4 350 psi ) lb ( kN ) f ′ c = 40 MPa ( 5 800 psi ) lb ( kN )
3 / 8 3 / 4 ( 19 ) 325 ( 1,5 ) 365 ( 1,6 ) 400 ( 1,8 ) 460 ( 2,1 ) 380 ( 1,7 ) 425 ( 1,9 ) 465 ( 2,1 ) 540 ( 2,4 )
Tableau 6 – Résistance pondérée du manchon HDI-P TZ de Hilti selon les modes de rupture du béton dans le béton fissuré conformément à l ' annexe D de la norme CSA A23.3 1 , 2 , 3 , 3 , 4 , 5 , 6 , 7
Diamètre nominal du manchon po
Profondeur d ' ancrage nominale po ( mm )
Traction ( valeur la moins élevée entre la résistance à l ' arrachement et à l ' extraction du béton ) – N r
f ′ c = 20 MPa ( 2 900 psi ) lb ( kN ) f ′ c = 25 MPa ( 3 625 psi ) lb ( kN ) f ′ c = 30 MPa ( 4 350 psi ) lb ( kN ) f ′ c = 40 MPa ( 5 800 psi ) lb ( kN )
Cisaillement ( valeur la moins élevée entre la résistance à l ' arrachement et à la rupture par effet de levier du béton ) – V r f ′ c = 20 MPa ( 2 900 psi ) lb ( kN ) f ′ c = 25 MPa ( 3 625 psi ) lb ( kN ) f ′ c = 30 MPa ( 4 350 psi ) lb ( kN ) f ′ c = 40 MPa ( 5 800 psi ) lb ( kN )
3 / 8 3 / 4 ( 19 ) 195 ( 0,9 ) 210 ( 0,9 ) 220 ( 1,0 ) 245 ( 1,1 ) 270 ( 1,2 ) 300 ( 1,3 ) 330 ( 1,5 ) 380 ( 1,7 )
Les notes en bas de page suivantes s ' appliquent aux tableaux 5 et 6 : 1 Se reporter à la section 3.1.8.6 du Guide technique des systèmes d ' ancrage édition 17 ) pour convertir la valeur de la résistance de calcul à la valeur ASD . 2 L ' interpolation linéaire entre les résistances à la compression du béton n ' est pas autorisée . 3 Les valeurs tabulaires s ' appliquent à un seul manchon avec une distance de rive minimale de 6 1 / 2 po ( 166 mm ) et un espacement minimal de 8 po ( 204 mm ). Pour une distance de rive de
6 po ( 153 mm ), multiplier les valeurs de traction et de cisaillement dans le béton non fissuré par 0,92 . Aucune réduction requise pour le béton fissuré . 4 Les valeurs tabulaires s ' appliquent au béton de densité normale uniquement . Pour le béton léger , multiplier la résistance de calcul par λ a comme suit : Pour le béton léger de sable , λ a = 0,68 .
Pour tous les autres bétons légers , λ a = 0,60 . 5 Les valeurs tabulaires s ' appliquent à des charges statiques uniquement . Pour les charges sismiques en traction , multiplier les valeurs tabulaires du béton fissuré en traction par α N , seis = 0,74 . 6 Aucune réduction supplémentaire requise pour le cisaillement sismique pour l ' arrachement ou la rupture par effet de levier du béton . Se reporter à la section 3.1.8.7 du Guide technique des systèmes d ' ancrage édition 17 pour obtenir des renseignements supplémentaires sur les applications sismiques .
3.3.13
Tableau 7 – Résistance pondérée du manchon HDI-P TZ de Hilti selon la rupture de l ' acier conformément à l ' annexe D
Diamètre nominal du manchon po de la norme A23.3-14 de la CSA 1 , 2 , 3
Traction 4
N sar lb ( kN )
Résistance de l ' acier du manchon HDI-P TZ
Cisaillement 5
V sar lb ( kN )
Cisaillement sismique 6 , 9
V sar , eq lb ( kN )
Résistance de l ' acier de la tige filetée ASTM A36
Traction 4
N sar lb ( kN )
Cisaillement 7
V sar lb ( kN )
Cisaillement sismique 8 , 9
V sar , eq lb ( kN )
3 / 8 3 720 ( 16,5 ) 540 ( 2,4 ) 540 ( 2,4 ) 3 055 ( 13,6 ) 1 720 ( 7,7 ) 1 200 ( 5,3 )
1 Se reporter à la section 3.1.8.6 du Guide technique des systèmes d ' ancrage édition 17 pour convertir la valeur de la résistance de calcul à la valeur ASD . 2 La résistance de l ' acier en traction et en cisaillement est déterminée par la valeur la moins élevée entre le manchon HDI-P TZ ou la tige filetée insérée . 3 Le manchon HDI-P TZ de Hilti est considéré comme un élément en acier cassant . La tige filetée conforme à la norme ASTM A36 est considérée comme un élément en acier ductile . 4 Traction N sar = A se , N φ s f uta comme il est indiqué dans l ' annexe D de la norme A23.3-14 de la CSA . 5 Les valeurs de cisaillement du manchon HDI-P TZ sont déterminées par les essais de résistance au cisaillement statique avec V sar ≤ 0,6 A se , V φs f uta R comme il est indiqué dans l ' annexe D de la norme A23.3-14 de la CSA . 6 Les valeurs de cisaillement sismique du manchon HDI-P TZ sont déterminées par les essais de résistance au cisaillement sismique avec V sar , eq ≤ 0,60 A se , V φ s f uta R comme il est indiqué dans l ' annexe D de la norme A23.3-14 de la CSA . 7 Les valeurs de cisaillement de la tige filetée sont déterminées par V sar = 0,6 A se , V φ s f uta R comme il est indiqué dans l ' annexe D de la norme A23.3-14 de la CSA . 8 Les valeurs de résistance au cisaillement sismique pour la tige filetée sont déterminées par V sar , rod , eq = 0,70 V sar , rod . 9 Se reporter à la section 3.1.8.7 du Guide technique des systèmes d ' ancrage édition 17 pour obtenir des renseignements supplémentaires sur les applications sismiques .
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.13 MANCHON À RAS HDI-P TZ Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
