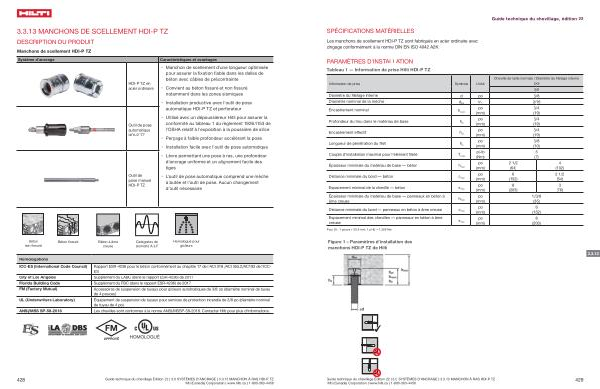

Guide technique du chevillage , édition 22
SPÉCIFICATIONS MATÉRIELLES
Les manchons de scellement HDI-P TZ sont fabriqués en acier ordinaire avec zingage conformément à la norme DIN EN ISO 4042 A2K .
PARAMÈTRES D ' INSTALLATION
Tableau 1 — Information de prise Hilti HDI-P TZ
Cheville de taille normale / Diamètre du filetage interne ( po )
Information de prise
Symbole
Unité
3 / 8
Diamètre du filetage interne
d
po
3 / 8
Diamètre nominal de la mèche
d bit
in .
9 / 16
Encastrement nominal
h nom
po
( mm )
3 / 4
( 19 )
Profondeur du trou dans le matériau de base
h 0
po
( mm )
3 / 4
( 19 )
Encastrement effectif
h ef
po
( mm )
3 / 4
( 19 )
Longueur de pénétration du filet
h a
po
( mm )
3 / 8
( 10 )
Couple d ’ installation maximal pour l ’ élément fileté
T max
pi-lb
( Nm )
5
( 7 )
Épaisseur minimale du matériau de base — béton
h min
po
( mm )
2 1 / 2
( 64 )
Distance minimale du bord — béton
c min
po
( mm )
6
( 152 )
Espacement minimal de la cheville — béton
s min
po
( mm )
8
( 203 )
Épaisseur minimale du matériau de base — panneaux en béton à âme creuse
h min
po
( mm )
1 / 3 / 8
( 35 )
Distance minimale du bord — panneaux en béton à âme creuse
c min
po
( mm )
6
( 152 )
Espacement minimal des chevilles — panneaux en béton à âme creuse
s min
po
( mm )
8
( 203 )
Pour SI : 1 pouce = 25,4 mm , 1 pi-lb = 1,356 Nm
4 ( 102 )
2 1 / 2 ( 64 )
3 ( 76 )
Figure 1 – Paramètres d ' installation des manchons HDI-P TZ de Hilti
