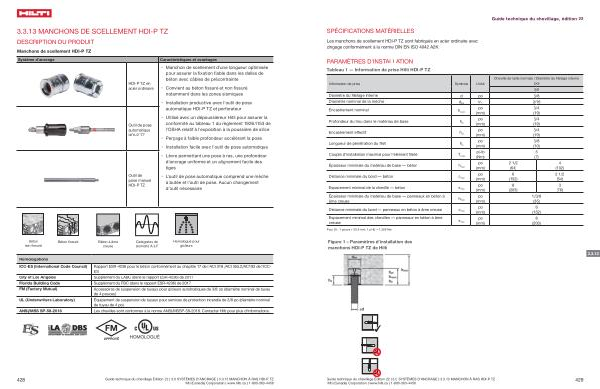

3.3.13 MANCHONS DE SCELLEMENT HDI-P TZ
DESCRIPTION DU PRODUIT
Manchons de scellement HDI-P TZ
Système d ' ancrage Caractéristiques et avantages
HDI-P TZ en acier ordinaire
• Manchon de scellement d ' une longueur optimisée pour assurer la fixation fiable dans les dalles de béton avec câbles de précontrainte
• Convient au béton fissuré et non fissuré , notamment dans les zones sismiques
• Installation productive avec l ' outil de pose automatique HDI-P TZ et perforateur
Outil de pose automatique HDI-P TZ
• Utilisé avec un dépoussiéreur Hitli pour assurer la conformité au tableau 1 du règlement 1926.1153 de l ' OSHA relatif à l ' exposition à la poussière de silice
• Perçage à faible profondeur accélérant la pose
• Installation facile avec l ' outil de pose automatique
• Lèvre permettant une pose à ras , une profondeur d ' ancrage uniforme et un alignement facile des tiges
|
|
|
Outil de pose manuel HDI-P TZ |
• L ' outil de pose automatique comprend une mèche à butée et l ' outil de pose . Aucun changement d ' outil nécessaire |
Béton non fissuré |
|
|
|
|
Béton fissuré |
Béton à âme creuse |
Catégories de sismicité A à F |
Homologué pour gicleurs |
Homologations |
|
|
|
|
ICC-ES ( International Code Council )
Rapport ESR-4236 pour le béton conformément au chapitre 17 de l ' ACI 318 / ACI 355.2 / AC193 de l ' ICC-
ES City of Los Angeles Supplément du LABC ( dans le rapport ESR-4236 ) de 2017 Florida Building Code Supplément du FBC ( dans le rapport ESR-4236 ) de 2017 FM ( Factory Mutual )
UL ( Underwriters Laboratory )
Accessoires de suspension de tuyaux pour gicleurs automatiques de 3 / 8 po ( diamètre nominal de tuyau de 4 pouces ) Équipement de suspension de tuyaux pour services de protection incendie de 3 / 8 po ( diamètre nominal de tuyau de 4 po )
ANSI / MSS SP-58-2018 Les chevilles sont conformes à la norme ANSI / MSSP-58-2018 . Contacter Hilti pour plus d ' informations .
HOMOLOGUÉ
428 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.13 MANCHON À RAS HDI-P TZ Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
