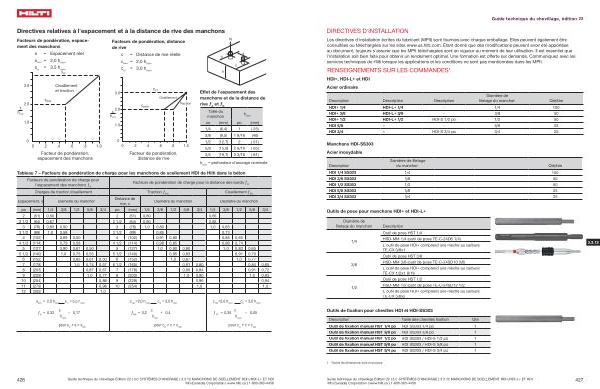

Guide technique du chevillage , édition 22
DIRECTIVES D ' INSTALLATION
Les directives d ' installation écrites du fabricant ( MPII ) sont fournies avec chaque emballage . Elles peuvent également être consultées ou téléchargées sur les sites www . us . hilti . com . Étant donné que des modifications peuvent avoir été apportées au document , toujours s ' assurer que les MPII téléchargées sont en vigueur au moment de leur utilisation . Il est essentiel que l ' installation soit bien faite pour obtenir un rendement optimal . Une formation est offerte sur demande . Communiquez avec les services techniques de Hilti lorsque les applications et les conditions ne sont pas mentionnées dans les MPII .
RENSEIGNEMENTS SUR LES COMMANDES 1
HDI +, HDI-L + et HDI Acier ordinaire
Description Description Description
Diamètre de filetage du manchon
HDI + 1 / 4 HDI-L + 1 / 4 - 1 / 4 100 HDI + 3 / 8 HDI-L + 3 / 8 - 3 / 8 50 HDI + 1 / 2 HDI-L + 1 / 2 HDI-S 1 / 2 po 1 / 2 50 HDI 5 / 8 – - 5 / 8 25 HDI 3 / 4 – HDI-S 3 / 4 po 3 / 4 25
Qté / bte
Manchons HDI-SS303 Acier inoxydable
Description
Diamètre de filetage du manchon
HDI 1 / 4 SS303 1 / 4 100 HDI 3 / 8 SS303 3 / 8 50 HDI 1 / 2 SS303 1 / 2 50 HDI 5 / 8 SS303 5 / 8 25 HDI 3 / 4 SS303 3 / 4 25
Qté / bte
Outils de pose pour manchons HDI + et HDI-L +
Diamètre de filetage du manchon
1 / 4
3 / 8
1 / 2
Description Outil de pose HST 1 / 4 HSD-MM 1 / 4 ( outil de pose TE-C-24D6 1 / 4 )
L ' outil de pose HDI + comprend une mèche au carbure TE-CX 3 / 8x1
Outil de pose HST 3 / 8 HSD-MM 3 / 8 ( outil de pose TE-C-24SD10 3 / 8 )
L ' outil de pose HDI + comprend une mèche au carbure TE-CX 1 / 2x1 9 / 16
Outil de pose HST 1 / 2 HSD-MM 1 / 2 ( outil de pose TE-C-24SD12 1 / 2 )
L ' outil de pose HDI + comprend une mèche au carbure TE-CX 5 / 8x2
3.3.12
Outils de fixation pour chevilles HDI et HDI-SS303 |
Description |
Taille des chevilles fixation |
Qté |
Outil de fixation manuel HST 1 / 4 po |
HDI SS303 1 / 4 po |
1 |
Outil de fixation manuel HST 3 / 8 po |
HDI SS303 3 / 8 po |
1 |
Outil de fixation manuel HST 1 / 2 po |
HDI SS303 / HDI-S 1 / 2 po |
1 |
Outil de fixation manuel HST 5 / 8 po |
HDI SS303 / HDI-S 5 / 8 po |
1 |
Outil de fixation manuel HST 3 / 4 po |
HDI SS303 / HDI-S 3 / 4 po |
1 |
1 Toutes les dimensions sont en pouces .
