Guide technique du chevillage , édition 22
DONNÉES DE CALCUL POUR L ' INSTALLATION DANS LE BÉTON CONFORMÉMENT À LA NORME CSA A23.3
Les dispositions de l ' annexe D de la norme CSA A23.3 précisent le calcul aux états limites pour les chevilles postscellées testées et évaluées conformément à l ' ACI 355.2 , dans le cas des chevilles mécaniques , et à l ' ACI 355.4 , dans le cas des chevilles adhésives . La présente section renferme les tableaux de calcul aux états limites avec les charges caractéristiques non pondérées qui sont fondées sur les valeurs publiées dans le tableau 2 de la présente section . Ces tableaux sont suivis des tableaux de résistances pondérées . Les tableaux de résistances pondérées présentent les charges de calcul caractéristiques qui sont pondérées au préalable par les facteurs de réduction applicables pour une cheville unitaire , sans pondération de l ' espacement de cheville à cheville ou de la distance de rive aux fins de commodité pour l ' utilisateur du présent document . Tous les chiffres contenus dans la section précédente sur la méthode de calcul tirée du chapitre 17 de l ' ACI 318 s ' appliquent au calcul aux états limites et seront présentés dans les tableaux .
Voir la section 3.1.8 pour obtenir une explication détaillée des tableaux élaborés conformément à l ' annexe D de la norme CSA A23.3 . Pour obtenir de l ' assistance technique , communiquer avec Hilti Canada en composant le 1-800-363-4458 ou consulter le site www . hilti . com .

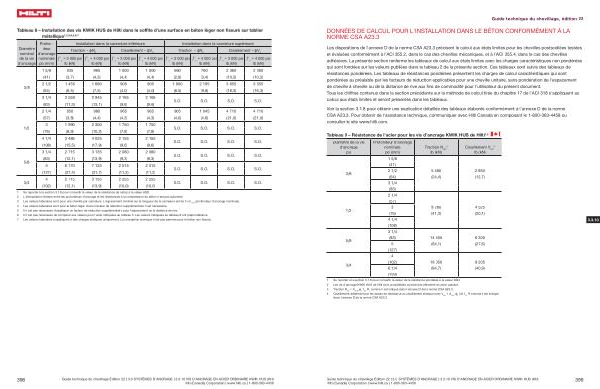

Tableau 9 – Résistance de l ' acier pour les vis d ' ancrage KWIK HUS de Hilti 1 , 2
Diamètre de la vis d ' ancrage po
3 / 8
1 / 2
5 / 8
3 / 4
Profondeur d ' ancrage nominale po ( mm )
1 5 / 8 ( 41 )
Traction N sar
3 lb ( kN )
Cisaillement V sar
4 lb ( kN )
2 1 / 2 5 480 2 850 ( 64 ) ( 24,4 ) ( 12,7 ) 3 1 / 4 ( 83 ) 2 1 / 4 ( 57 ) 3 9 280 4 525 ( 76 ) ( 41,3 ) ( 20,1 ) 4 1 / 4 ( 108 ) 3 1 / 4 ( 83 ) 14 405 6 200 5 ( 64,1 ) ( 27,6 )
( 127 )
4 ( 102 ) 19 050 9 205 6 1 / 4 ( 84,7 ) ( 40,9 ) ( 159 )
1 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance pondérée à la valeur ASD . 2 Les vis d ' ancrage KWIK HUS de Hilti sont considérées comme des éléments en acier cassant . 3 Traction N sar
= A se , N ф s f uta
R , comme il est indiqué dans l ' annexe D de la norme CSA A23.3 . 4 Cisaillement déterminé par les essais de résistance au cisaillement statique avec V sar
< A se , V ф s
0,6 f uta R comme il est indiqué dans l ' annexe D de la norme CSA A23.3 .
3.3.10
