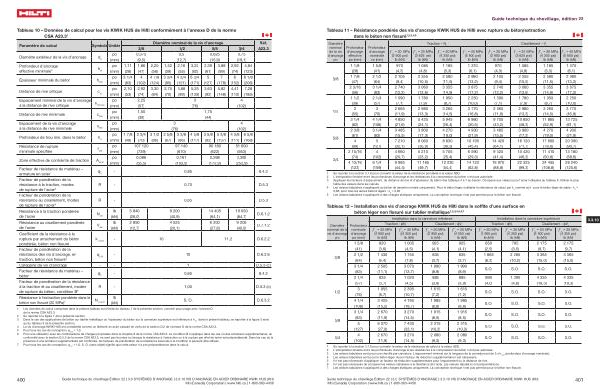

Tableau 10 – Données de calcul pour les vis KWIK HUS de Hilti conformément à l ' annexe D de la norme CSA A23.3 1
Paramètre de calcul
Symbole Unités
3 / 8
Diamètre nominal de la vis d ' ancrage 1 / 2
5 / 8
3 / 4
Réf .
A23.3
Diamètre extérieur de la vis d ' ancrage
d a
po
( mm )
0,375
( 9,5 )
0,5
( 12,7 )
0,625
( 15,9 )
0,75
( 19,1 )
Profondeur d ' ancrage effective minimale 2
h ef
po
( mm )
1,11
( 28 )
1,86
( 47 )
2,20
( 56 )
1,52
( 39 )
2,16
( 55 )
3,22
( 82 )
2,39
( 61 )
3,88
( 99 )
2,92
( 74 )
4,84
( 123 )
Épaisseur minimale du béton
h min
po
( mm )
3 1 / 4
( 83 )
4
( 102 )
4 7 / 8
( 124 )
3 3 / 4
( 95 )
4 3 / 4
( 121 )
6 3 / 4
( 171 )
5
( 127 )
7
( 178 )
6
( 152 )
8 1 / 8
( 206 )
Distance de rive critique
c ac
po
( mm )
2,10
( 53 )
2,92
( 74 )
3,30
( 84 )
2,75
( 70 )
3,88
( 99 )
5,25
( 133 )
3,63
( 92 )
5,82
( 148 )
4,41
( 112 )
7,28
( 185 )
Espacement minimal de la vis d ' ancrage à la distance de rive critique s min , cac po 2,25 3 4 ( mm ) ( 57 ) ( 76 ) ( 102 )
Distance de rive minimale c min po 1,50 1,75 ( mm ) ( 38 ) ( 44 )
Espacement de la vis d ' ancrage à la distance de rive minimale s min po 3 4 ( mm ) ( 76 ) ( 102 )
Profondeur de trou min . dans le béton h o po 1 7 / 8 2 3 / 4 3 1 / 2 2 5 / 8 3 3 / 8 4 5 / 8 3 5 / 8 5 3 / 8 4 3 / 8 6 5 / 8 ( mm ) ( 48 ) ( 70 ) ( 86 ) ( 67 ) ( 86 ) ( 117 ) ( 92 ) ( 137 ) ( 111 ) ( 168 )
Résistance de rupture minimale spécifiée f uta po 107 120 97 140 90 180 81 600 ( mm ) ( 739 ) ( 670 ) ( 622 ) ( 563 )
Zone effective de contrainte de traction
A se , N
po
( mm )
0,086
( 55,5 )
0,161
( 103,9 )
0,268
( 172,9 )
0,392
( 252,9 )
Facteur de résistance du matériau – armature en acier
ф s
-
0,85
8.4.3
Facteur de pondération de la résistance à la traction , modes
R
-
0,70
D . 5.3
de rupture de l ' acier 4
Facteur de pondération de la résistance au cisaillement , modes de rupture de l ' acier 4
R
-
0,65
D . 5.3
Résistance à la traction pondérée de l ' acier
Résistance au cisaillement pondérée de l ' acier
N sar
lb
( kN )
5 840
( 26,0 )
9 200
( 40,9 )
14 405
( 64,1 )
19 050
( 84,7 )
V sar
lb
( kN )
2 850
( 12,7 )
4 525
( 20,1 )
6 200
( 27,6 )
9 205
( 40,9 )
Coefficient de la résistance à la rupture par arrachement du béton
k c , uncr
-
10
11,2
D . 6.2.2
pondérée , béton non fissuré
Facteur de pondération de la résistance des vis d ' ancrage , en
ψ c , N
-
D . 6.2.6
traction , béton non fissuré 5
Catégorie de vis d ' ancrage
-
-
1
D . 5.3 ( c )
Facteur de résistance du matériau – béton
ф c
-
0,65
8.4.2
Facteur de pondération de la résistance à la traction et au cisaillement , modes de rupture du béton , condition B 6
R
-
1,00
D . 5.3 ( c )
Résistance à l ' extraction pondérée dans le lb
N béton non fissuré ( 20 MPa ) 7 pr , uncr
( kN )
D . 6.1.2
D . 7.1.2
S . O . D . 6.3.2
1 Les données de calcul comprises dans le présent tableau sont tirées du tableau 2 de la présente section , converti pour usage avec l ' annexe D de la norme CSA A23.3 . 2 Se reporter à la figure 1 de la présente section . 3 Dans le cas des applications de béton sur tablier métallique où l ' épaisseur du béton sur la cannelure supérieure est inférieure à h min dans le présent tableau , se reporter à la figure 3 ainsi qu ' au tableau 3 de la présente section . 4 La vis d ' ancrage KWIK HUS est considérée comme un élément en acier cassant en vertu de la section D . 2 de l ' annexe D de la norme CSA A23.3 . 5 Pour tous les cas de conception , ψ c , N
= 1,0 .
6 Pour une utilisation avec les combinaisons de charges proposées dans le chapitre 8 de la norme CSA A23.3 . La condition B s ' applique dans les cas où des armatures supplémentaires , en conformité avec la section D . 5.3 de la norme CSA A23.3 , ne sont pas fournies ou lorsque la résistance à l ' extraction ou à la rupture par effet de levier est prépondérante . Dans les cas où la présence d ' une armature supplémentaire est confirmée , les facteurs de pondération de la résistance associés à la condition A peuvent être utilisés .
7 Pour tous les cas de conception , ψ c , P
= 1,0 . S . O . ( sans objet ) signifie que cette valeur n ' a pas prépondérance dans le calcul .
