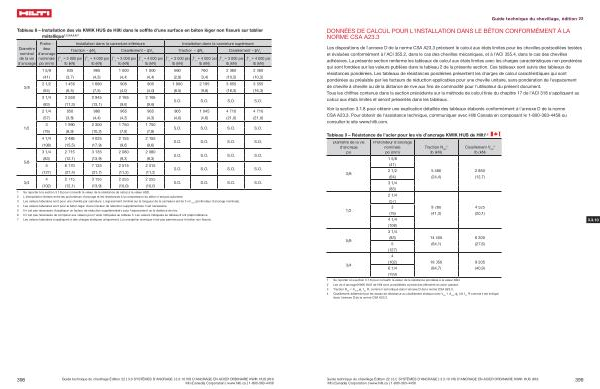

Tableau 8 – Installation des vis KWIK HUS de Hilti dans le soffite d ' une surface en béton léger non fissuré sur tablier métallique 1 , 2 , 3 , 4 , 5 , 6 , 7
Profondeur
Diamètre nominal d ' ancrage de la vis nominale d ' ancrage po ( mm )
3 / 8
1 / 2
5 / 8
3 / 4 ƒ ' c
= 3 000 psi lb ( kN )
Installation dans la cannelure inférieure Installation dans la cannelure supérieure
Traction – фN n Cisaillement – фV n
Traction – фN n Cisaillement – фV n ƒ ' c
= 4 000 psi lb ( kN ) ƒ ' c
= 3 000 psi lb ( kN ) ƒ ' c
= 4 000 psi lb ( kN ) ƒ ' c
= 3 000 psi lb ( kN ) ƒ ' c
= 4 000 psi lb ( kN ) ƒ ' c
= 3 000 psi lb ( kN ) ƒ ' c
= 4 000 psi lb ( kN )
1 5 / 8 835 965 1 000 1 000 660 760 2 360 2 360 ( 41 ) ( 3,7 ) ( 4,3 ) ( 4,4 ) ( 4,4 ) ( 2,9 ) ( 3,4 ) ( 10,5 ) ( 10,5 ) 2 1 / 2 1 455 1 680 905 905 1 900 2 195 3 655 3 655 ( 64 ) ( 6,5 ) ( 7,5 ) ( 4,0 ) ( 4,0 ) ( 8,5 ) ( 9,8 ) ( 16,3 ) ( 16,3 ) 3 1 / 4 2 550 2 945 2 165 2 165 ( 83 ) ( 11,3 ) ( 13,1 ) ( 9,6 ) ( 9,6 )
S . O . S . O . S . O . S . O .
2 1 / 4 850 980 965 965 905 1 045 4 710 4 710 ( 57 ) ( 3,8 ) ( 4,4 ) ( 4,3 ) ( 4,3 ) ( 4,0 ) ( 4,6 ) ( 21,0 ) ( 21,0 ) 3 1 990 2 300 1 750 1 750 ( 76 ) ( 8,9 ) ( 10,2 ) ( 7,8 ) ( 7,8 ) 4 1 / 4 3 485 4 025 2 155 2 155 ( 108 ) ( 15,5 ) ( 17,9 ) ( 9,6 ) ( 9,6 ) 3 1 / 4 2 715 3 135 2 080 2 080 ( 83 ) ( 12,1 ) ( 13,9 ) ( 9,3 ) ( 9,3 ) 5 6 170 7 125 2 515 2 515
( 127 ) ( 27,4 ) ( 31,7 ) ( 11,2 ) ( 11,2 ) 4 2 715 3 135 2 255 2 255
( 102 ) ( 12,1 ) ( 13,9 ) ( 10,0 ) ( 10,0 )
1 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance de calcul à la valeur ASD . 2 L ' interpolation linéaire entre les profondeurs d ' ancrage et les résistances à la compression du béton n ' est pas autorisée .
S . O . S . O . S . O . S . O .
S . O . S . O . S . O . S . O .
S . O . S . O . S . O . S . O .
S . O . S . O . S . O . S . O .
S . O . S . O . S . O . S . O .
3 Les valeurs tabulaires sont pour une cheville par cannelure . L ' espacement minimal sur la longueur de la cannelure est de 3 x h nom
( profondeur d ' ancrage nominale ).
4 Les valeurs tabulaires sont pour le béton léger . Aucun facteur de réduction supplémentaire n ' est nécessaire . 5 Il n ' est pas nécessaire d ' appliquer un facteur de réduction supplémentaire pour l ' espacement ou la distance de rive . 6 Il n ' est pas nécessaire de comparer aux valeurs pour l ' acier indiquées au tableau 3 . Les valeurs indiquées au tableau 8 ont prépondérance . 7 Les valeurs tabulaires s ' appliquent à des charges statiques uniquement . La conception sismique n ' est pas permise pour le béton non fissuré .
398 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.10 VIS D ’ ANCRAGE EN ACIER ORDINAIRE KWIK HUS ( KH ) Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
