Guide technique du chevillage , édition 22

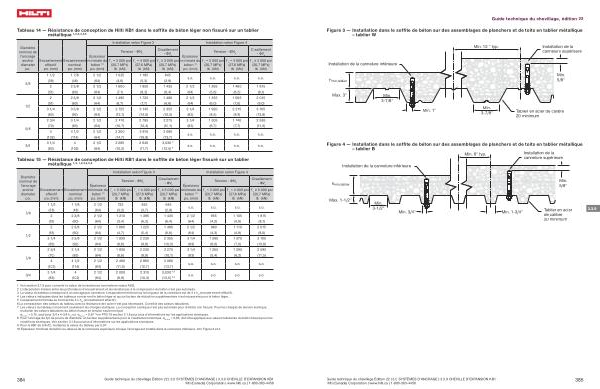

Figure 3 — Installation dans le soffite de béton sur des assemblages de planchers et de toits en tablier métallique – tablier W
Min . 12 " typ .
Installation de la cannelure supérieure
Installation de la cannelure inférieure
h min , tablier
Min . 5 / 8 "
Max . 3 "
Min . 3-7 / 8 "
Min . 1 "
Min . 3-7 / 8 "
Tablier en acier de calibre 20 minimum
Figure 4 — Installation dans le soffite de béton sur des assemblages de planchers et de toits en tablier métallique
– tablier B Installation de la cannelure supérieure
Installation de la cannelure inférieure
h min , tablier
Min . 5 / 8 "
Tablier en acier de calibre 20 minimum
3.3.9
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.9 CHEVILLE D ’ EXPANSION KB1 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
385
