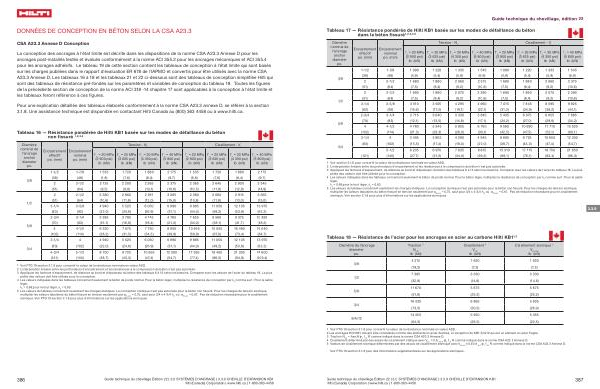

DONNÉES DE CONCEPTION EN BÉTON SELON LA CSA A23.3
CSA A23.3 Annexe D Conception
La conception des ancrages à l ' état limite est décrite dans les dispositions de la norme CSA A23.3 Annexe D pour les ancrages post-installés testés et évalués conformément à la norme ACI 355.2 pour les ancrages mécaniques et ACI 355.4 pour les ancrages adhésifs . Le tableau 19 de cette section contient les tableaux de conception à l ' état limite qui sont basés sur les charges publiées dans le rapport d ' évaluation ER 678 de l ' IAPMO et convertis pour être utilisés avec la norme CSA A23.3 Annexe D . Les tableaux 16 à 18 et les tableaux 21 et 22 ci-dessous sont des tableaux de conception simplifiée Hilti qui sont des tableaux de résistance pré-fondés sur les paramètres et variables de conception du tableau 19 . Toutes les figures de la précédente section de conception de la norme ACI 318 -14 chapitre 17 sont applicables à la conception à l ' état limite et les tableaux feront référence à ces figures .
Pour une explication détaillée des tableaux élaborés conformément à la norme CSA A23.3 annexe D , se référer à la section 3.1.8 . Une assistance technique est disponible en contactant Hilti Canada au ( 800 ) 363 4458 ou à www . hilti . ca .
Tableau 16 — Résistance pondérée de Hilti KB1 basée sur les modes de défaillance du béton non fissuré 1 , 2 , 3 , 4
Diamètre nominal de l ’ ancrage anchor diameter po .
3 / 8
1 / 2
5 / 8
3 / 4
Encastrement effectif po . ( mm )
Encastrement nominal po . ( mm ) f ́c = 20 MPa ( 2 900 psi ) lb ( kN ) f ́c = 25 MPa ( 3 625 psi ) lb ( kN )
Tension - N r
f ́c = 30 MPa ( 4 350 psi ) lb ( kN ) f ́c = 40 MPa ( 5 800 psi ) lb ( kN ) f ́c = 20 MPa ( 2 900 psi ) lb ( kN )
Cisaillement - V r
f ́c = 25 MPa ( 3 625 psi ) lb ( kN ) f ́c = 30 MPa ( 4 350 psi ) lb ( kN ) f ́c = 40 MPa ( 5 800 psi ) lb ( kN )
1-1 / 2 1-7 / 8 1 535 1 720 1 880 2 175 1 535 1 720 1 880 2 175 ( 38 ) ( 48 ) ( 6,8 ) ( 7,6 ) ( 8,4 ) ( 9,7 ) ( 6,8 ) ( 7,6 ) ( 8,4 ) ( 9,7 ) 2 2-1 / 2 2 125 2 200 2 265 2 375 2 365 2 645 2 900 3 345 ( 51 ) ( 64 ) ( 9,5 ) ( 9,8 ) ( 10,1 ) ( 10,6 ) ( 10,5 ) ( 11,8 ) ( 12,9 ) ( 14,9 ) 2 2-1 / 2 2 380 2 660 2 915 3 365 2 380 2 660 2 915 3 365 ( 51 ) ( 64 ) ( 10,6 ) ( 11,8 ) ( 13,0 ) ( 15,0 ) ( 10,6 ) ( 11,8 ) ( 13,0 ) ( 15,0 ) 3-1 / 4 3-5 / 8 4 940 5 525 6 050 6 990 9 885 11 050 12 105 13 975 ( 83 ) ( 92 ) ( 22,0 ) ( 24,6 ) ( 26,9 ) ( 31,1 ) ( 44,0 ) ( 49,2 ) ( 53,8 ) ( 62,2 ) 2-3 / 4 3-1 / 4 3 385 3 785 4 145 4 785 7 655 8 560 9 375 10 825 ( 70 ) ( 83 ) ( 15,1 ) ( 16,8 ) ( 18,4 ) ( 21,3 ) ( 34,0 ) ( 38,1 ) ( 41,7 ) ( 48,2 ) 4 4-1 / 2 6 330 7 075 7 750 8 950 13 465 15 055 16 490 19 040 ( 102 ) ( 114 ) ( 28,2 ) ( 31,5 ) ( 34,5 ) ( 39,8 ) ( 59,9 ) ( 67,0 ) ( 73,4 ) ( 84,7 ) 3-1 / 4 4 4 940 5 525 6 050 6 990 9 885 11 050 12 105 13 975 ( 83 ) ( 102 ) ( 22,0 ) ( 24,6 ) ( 26,9 ) ( 31,1 ) ( 44,0 ) ( 49,2 ) ( 53,8 ) ( 62,2 ) 4-3 / 4 5-1 / 2 8 700 9 725 10 655 12 300 17 395 19 450 21 305 24 600 ( 121 ) ( 140 ) ( 38,7 ) ( 43,3 ) ( 47,4 ) ( 54,7 ) ( 77,4 ) ( 86,5 ) ( 94,8 ) ( 109,4 )
1 Voir PTG 19 section 3.1.8 pour convertir la valeur de la résistance nominale en valeur ASD . 2 L ' interpolation linéaire entre les profondeurs d ' encastrement et les résistances à la compression du béton n ' est pas autorisée . 3 Appliquez les facteurs d ' espacement , de distance au bord et d ' épaisseur du béton des tableaux 6 à 13 selon les besoins . Comparer avec les valeurs de l ' acier du tableau 18 . La plus petite des valeurs doit être utilisée pour la conception . 4 Les valeurs indiquées dans les tableaux concernent seulement le béton de poids normal . Pour le béton léger , multipliez la résistance de conception par λ a comme suit : Pour le sable léger ,
λ a
= 0.68 ; pour le tout léger , λ a
= 0,60 . 5 Les valeurs du tableau concernent seulement les charges statiques . La conception sismique n ' est pas autorisée pour le béton non fissuré . Pour les charges de tension sismique , multiplier les valeurs tabulaires du béton fissuré en tension seulement par α N , seis = 0,75 , sauf pour 3 / 4 x 4-3 / 4 h ef où α N , seis = 0,67 . Pas de réduction nécessaire pour le cisaillement sismique . Voir PTG 19 section 3.1.8 pour plus d ' informations sur les applications sismiques
386 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.9 CHEVILLE D ’ EXPANSION KB1 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
