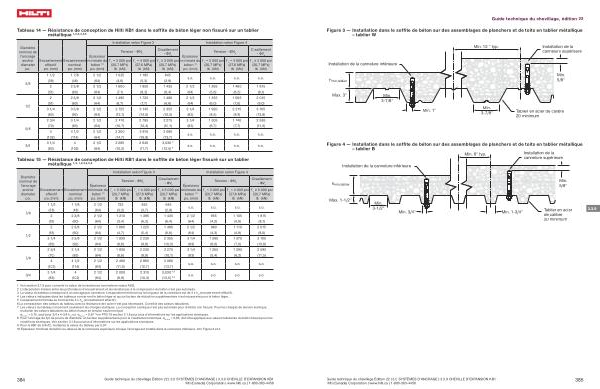

Tableau 14 — Résistance de conception de Hilti KB1 dans le soffite de béton léger non fissuré sur un tablier métallique 1 , 2 , 3 , 4 , 5 , 6
Diamètre nominal de l ’ ancrage anchor diameter po .
3 / 8
1 / 2
5 / 8
Encastrement effectif po . ( mm )
Encastrement nominal po . ( mm )
Épaisseur minimale du béton 10 po . ( mm )
Installation selon Figure 3 Installation selon Figure 4
f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN )
Tension - ФN n
f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN )
1 1 / 2 1 7 / 8 2 1 / 2 1 025 1 185 645 ( 38 ) ( 48 ) ( 64 ) ( 4,6 ) ( 5,3 ) ( 2,9 )
Cisaillement - ФV n Épaisseur
≥ 3 000 psi minimale du f ́c ( 20,7 MPa ) béton 10 lb ( kN ) po . ( mm ) f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN )
Tension - ФN n
f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN )
Cisaillement - ФV n
f ́c ≥ 3 000 psi ( 20,7 MPa ) lb ( kN )
s . o . s . o . s . o . s . o .
2 2 3 / 8 2 1 / 2 1 600 1 850 1 435 2 1 / 2 1 265 1 460 1 815 ( 51 ) ( 60 ) ( 64 ) ( 7,1 ) ( 8,2 ) ( 6,4 ) ( 64 ) ( 5,6 ) ( 6,5 ) ( 8,1 ) 2 2 3 / 8 2 1 / 2 1 495 1 725 1 480 2 1 / 2 1 355 1 565 2 015 ( 51 ) ( 60 ) ( 64 ) ( 6,7 ) ( 7,7 ) ( 6,6 ) ( 64 ) ( 6,0 ) ( 7,0 ) ( 9,0 ) 3 1 / 4 3 5 / 8 2 1 / 2 2 725 3 145 2 355 3 1 / 4 1 920 2 215 3 105 ( 83 ) ( 92 ) ( 64 ) ( 12,1 ) ( 14,0 ) ( 10,5 ) ( 83 ) ( 8,5 ) ( 9,9 ) ( 13,8 ) 2 3 / 4 3 1 / 4 2 1 / 2 2 410 2 785 2 275 3 1 / 4 1 505 1 740 2 595 ( 70 ) ( 83 ) ( 64 ) ( 10,7 ) ( 12,4 ) ( 10,1 ) ( 83 ) ( 6,7 ) ( 7,7 ) ( 11,5 ) 4 4 1 / 2 2 1 / 2 3 300 3 810 3 080
( 102 ) ( 114 ) ( 64 ) ( 14,7 ) ( 16,9 ) ( 13,7 ) s . o . s . o . s . o . s . o .
3 / 4
3 1 / 4 4 2 1 / 2 2 285 2 640 3,030 9 s . o . s . o . s . o . s . o . ( 83 ) ( 102 ) ( 64 ) ( 10,2 ) ( 11,7 ) ( 13.5 ) 9
Tableau 15 — Résistance de conception de Hilti KB1 dans le soffite de béton léger fissuré sur un tablier métallique 1 , 2 , 1 , 2 , 3 , 4 , 5 , 6
Diamètre nominal de l ’ ancrage anchor diameter po .
3 / 8
1 / 2
5 / 8
3 / 4
Encastrement effectif po . ( mm )
Encastrement nominal po . ( mm )
Épaisseur minimale du béton 10 po . ( mm )
Installation selon Figure 3 Installation selon Figure 4
f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN )
Tension - ФN n
f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN )
1 1 / 2 1 7 / 8 2 1 / 2 725 835 645 ( 38 ) ( 48 ) ( 64 ) ( 3,2 ) ( 3,7 ) ( 2,9 )
Cisaillement - ФV n Épaisseur
≥ 3 000 psi minimale du f ́c ( 20,7 MPa ) béton 10 lb ( kN ) po . ( mm ) f ́c = 3 000 psi ( 20,7 MPa ) lb ( kN )
Tension - ФN n
f ́c = 4 000 psi ( 27,6 MPa ) lb ( kN )
Cisaillement - ФV n
f ́c ≥ 3 000 psi ( 20,7 MPa ) lb ( kN )
s . o . s . o . s . o . s . o .
2 2 3 / 8 2 1 / 2 1 210 1 395 1 435 2 1 / 2 955 1 105 1 815 ( 51 ) ( 60 ) ( 64 ) ( 5,4 ) ( 6,2 ) ( 6,4 ) ( 64 ) ( 4,2 ) ( 4,9 ) ( 8,1 ) 2 2 3 / 8 2 1 / 2 1 060 1 225 1 480 2 1 / 2 960 1 110 2 015 ( 51 ) ( 60 ) ( 64 ) ( 4,7 ) ( 5,4 ) ( 6,6 ) ( 64 ) ( 4,3 ) ( 4,9 ) ( 9,0 ) 3 1 / 4 3 5 / 8 2 1 / 2 1 930 2 230 2 355 3 1 / 4 1 360 1 570 3 105 ( 83 ) ( 92 ) ( 64 ) ( 8,6 ) ( 9,9 ) ( 10,5 ) ( 83 ) ( 6,0 ) ( 7,0 ) ( 13,8 ) 2 3 / 4 3 1 / 4 2 1 / 2 1 930 2 230 2 275 3 1 / 4 1 205 1 390 2 595 ( 70 ) ( 83 ) ( 64 ) ( 8,6 ) ( 9,9 ) ( 10,1 ) ( 83 ) ( 5,4 ) ( 6,2 ) ( 11,5 ) 4 4 1 / 2 2 1 / 2 2 480 2 865 3 080
( 102 ) ( 114 ) ( 64 ) ( 11,0 ) ( 12,7 ) ( 13,7 ) s . o . s . o . s . o . s . o .
3 1 / 4 4 2 1 / 2 2 000 2 310 3,030 8 , 9 s . o . s . o . s . o . s . o . ( 83 ) ( 102 ) ( 64 ) ( 8,9 ) ( 10,3 ) ( 13,5 ) 8 , 9
1 Voir section 3.1.8 pour convertir la valeur de la résistance nominale en valeur ASD . 2 L ' interpolation linéaire entre les profondeurs d ' encastrement et les résistances à la compression du béton n ' est pas autorisée . 3 La valeur du tableau correspond à un ancrage par cannelure . L ' espacement minimal sur la longueur de la cannelure est de 3 x h ef
( encastrement effectif ). 4 Les valeurs indiquées dans les tableaux concernent le béton léger et aucun facteur de réduction supplémentaire n ' est nécessaire pour le béton léger . 5 L ’ espacement minimale au bord est de 3 x h ef
( encastrement effectif ). 6 La comparaison des valeurs du tableau avec la résistance de l ' acier n ' est pas nécessaire . Contrôle des valeurs tabulaires . 7 Les valeurs du tableau concernent seulement les charges statiques . La conception sismique n ' est pas autorisée pour le béton non fissuré . Pour les charges de tension sismique , multiplier les valeurs tabulaires du béton fissuré en tension seulement par
α N , seis
= 0,75 , sauf pour 3 / 4 x 4-3 / 4 h ef où α N , seis
= 0,67 . Voir PTG 19 section 3.1.8 pour plus d ' informations sur les applications sismiques . 8 Pour l ' ancrage de 3 / 4 de pouce de diamètre , un facteur supplémentaire pour le cisaillement sismique , α N , seis
= 0,85 , doit être appliqué aux valeurs tabulaires du béton fissuré pour les conditions sismiques . Voir section 3.1.8 pour plus d ' informations sur les applications sismiques . 9 Pour le KB1 de 3 / 4x12 , multipliez la valeur du tableau par 0,92 . 10 Épaisseur minimale de béton au-dessus de la cannelure supérieure lorsque l ' ancrage est installé dans la cannelure inférieure . Voir Figure 3 et 4 .
384 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.9 CHEVILLE D ’ EXPANSION KB1 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
