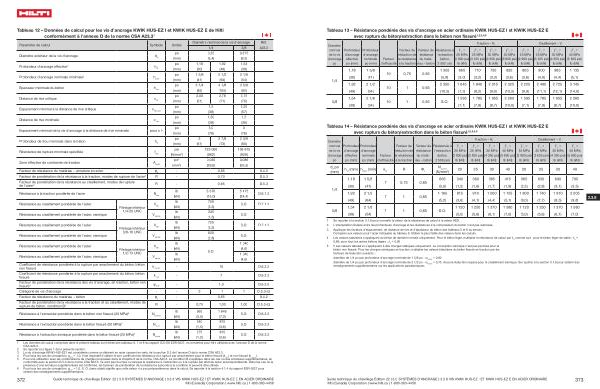

Tableau 12 – Données de calcul pour les vis d ' ancrage KWIK HUS-EZ I et KWIK HUS-EZ E de Hilti conformément à l ' annexe D de la norme CSA A23.3 1
Paramètre de calcul Symbole Unités
Diamètre nominal de la vis d ' ancrage Réf . 1 / 4 3 / 8 A23.3
Diamètre extérieur de la vis d ' ancrage d a po 0,25 0,375 ( mm ) ( 6,4 ) ( 9,5 )
Profondeur d ' ancrage effective 2 h ef po 1,18 1,92 1,54 ( mm ) ( 30 ) ( 49 ) ( 39 )
Profondeur d ' ancrage nominale minimale 2 h nom po 1 5 / 8 2 1 / 2 2 1 / 8 ( mm ) ( 41 ) ( 64 ) ( 54 )
Épaisseur minimale du béton h min po 3 1 / 4 4 1 / 8 3 5 / 8 ( mm ) ( 83 ) ( 105 ) ( 92 )
Distance de rive critique c ac po 2,00 2,78 2,75 ( mm ) ( 51 ) ( 71 ) ( 70 )
Espacement minimal à la distance de rive critique s min , cac po 1,5 2,25 ( mm ) ( 38 ) ( 57 )
Distance de rive minimale c min po 1,50 1,5 ( mm ) ( 38 ) ( 38 )
Espacement minimal de la vis d ' ancrage à la distance de rive minimale pour s > po 3,0 3 ( mm ) ( 76 ) ( 76 )
Profondeur de trou minimale dans le béton h 0 po 2 2 7 / 8 2 3 / 8 ( mm ) ( 51 ) ( 73 ) ( 60 )
Résistance de rupture minimale spécifiée f uta psi 125 000 106 975 ( N / mm 2 ) ( 862 ) ( 826 )
Zone effective de contrainte de traction A se , N po 2 0,045 0,086 ( mm 2 ) ( 29,0 ) ( 55,5 )
Facteur de résistance du matériau – armature en acier ф s
- 0,85 8.4.3 Facteur de pondération de la résistance à la traction , modes de rupture de l ' acier 3 R - 0,70 D . 5.3
Facteur de pondération de la résistance au cisaillement , modes de rupture de l ' acier 3 R - 0,65 D . 5.3
lb 3 370 5 475 Résistance à la traction pondérée de l ' acier N sar
( kN ) ( 15,0 ) ( 24,4 )
Résistance au cisaillement pondérée de l ' acier |
Filetage intérieur |
V sar
|
lb
( kN )
|
750
( 3,3 )
|
Résistance au cisaillement pondérée de l ' acier , sismique |
1 / 4-20 UNC |
V sar , eq
|
lb
( kN )
|
335
( 1,5 )
|
Résistance au cisaillement pondérée de l ' acier |
Filetage intérieur |
V sar
|
lb
( kN )
|
725
( 3,2 )
|
Résistance au cisaillement pondérée de l ' acier , sismique |
3 / 8-16 UNC |
V sar , eq
|
lb
( kN )
|
620
( 2,8 )
|
lb 1 040
Résistance au cisaillement pondérée de l ' acier
V sar
Filetage intérieur
( kN ) ( 4,6 ) S . O .
1 / 2-13 UNC lb 1 040
Résistance au cisaillement pondérée de l ' acier , sismique V sar , eq ( kN ) ( 4,6 )
Coefficient de résistance pondérée à la rupture par arrachement du béton , béton non fissuré
Coefficient de résistance pondérée à la rupture par arrachement du béton , béton fissuré
372 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.8 VIS KWIK HUS-EZ I ET KWIK HUS-EZ E EN ACIER ORDINAIRE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
D . 6.1.2
S . O . D . 7.1.2
S . O .
S . O . D . 7.1.2
S . O . k c , uncr
- 10 D . 6.2.2 k c , cr
- 7 D . 6.2.2
Facteur de pondération de la résistance des vis d ' ancrage , en traction , béton non fissuré 4 ψ c , N
- 1,0 D . 6.2.6
Catégorie de vis d ' ancrage - - 3 1 1 D . 5.3 ( c ) Facteur de résistance du matériau – béton ф c
- 0,65 8.4.2
Facteur de pondération de la résistance à la traction et au cisaillement , modes de rupture du béton , condition B 5 R - 0,75 1,00 1,00 D . 5.3 ( c )
lb 665 1 645
Résistance à l ' extraction pondérée dans le béton non fissuré ( 20 MPa ) 6 N pr , uncr ( kN ) ( 3,0 ) ( 7,3 ) lb 340 815
Résistance à l ' extraction pondérée dans le béton fissuré ( 20 MPa ) 6 N pr , cr
( kN ) ( 1,5 ) ( 3,6 ) lb 275 815
Résistance à l ' extraction sismique pondérée dans le béton fissuré ( 20 MPa ) 6 N pr , eq ( kN ) ( 1,2 ) ( 3,6 )
S . O . D . 6.3.2
S . O . D . 6.3.2
S . O . D . 6.3.2
1 Les données de calcul comprises dans le présent tableau sont tirées des tableaux 6 , 7 et 8 du rapport ICC-ES ESR-3027 , et converties pour être utilisées avec l ' annexe D de la norme
CSA A23.3 . 2 Se reporter à la figure 1 de la présente section . 3 La vis d ' ancrage KWIK HUS-EZ I est considérée comme un élément en acier cassant en vertu de la section D . 2 de l ' annexe D de la norme CSA A23.3 . 4 Pour tous les cas de conception , ψ c , N
= 1,0 . Il est impératif d ' utiliser le bon coefficient de résistance à la rupture par arrachement pour le béton fissuré ( k c , cr ) et non fissuré ( k c , uncr
).
5 Pour une utilisation avec les combinaisons de charges proposées dans le chapitre 8 de la norme CSA A23.3 . La condition B s ' applique dans les cas où des armatures supplémentaires , en conformité avec la section D . 5.3 de la norme CSA A23.3 , ne sont pas fournies ou lorsque la résistance à l ' extraction ou à la rupture par effet de levier est prépondérante . Dans les cas où la présence d ' une armature supplémentaire est confirmée , les facteurs de pondération de la résistance associés à la condition A peuvent être utilisés .
6 Pour tous les cas de conception , ψ c , P
= 1,0 . S . O . ( sans objet ) signifie que cette valeur n ' a pas prépondérance dans le calcul . Se reporter à la section 4.1.4 du rapport ESR-3027 pour obtenir des renseignements supplémentaires .
