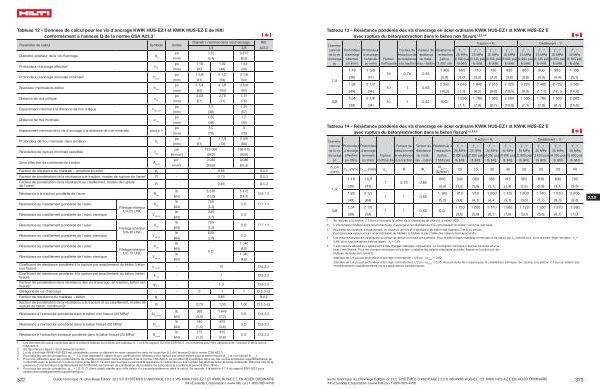

Tableau 13 – Résistance pondérée des vis d ' ancrage en acier ordinaire KWIK HUS-EZ I et KWIK HUS-EZ E avec rupture du béton / extraction dans le béton non fissuré 1 , 2 , 3 , 4 , 5
Diamètre nominal de la vis d ' ancrage po
1 / 4
3 / 8
Profondeur d ' ancrage effective po ( mm )
Profondeur d ' ancrage nominale po ( mm )
Facteur d ' efficacité
Facteur de réduction de la résistance à la traction
Facteur de résistance du matériau – béton
Résistance à l ' extraction ( béton , 2 500 psi ) ƒ ' c
= 20 MPa ( 2 900 psi ) lb ( kN )
Traction – N r ƒ ' c
= 25 MPa ( 3 625 psi ) lb ( kN ) ƒ ' c
= 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ' c
= 40 MPa ( 5 800 psi ) lb ( kN ) ƒ ' c
= 20 MPa ( 2 900 psi ) lb ( kN )
Cisaillement – V r ƒ ' c
= 25 MPa ( 3 625 psi ) lb ( kN ) ƒ ' c
= 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ' c
= 40 MPa ( 5 800 psi ) lb ( kN )
1,18 1 5 / 8 1 305 665 710 750 820 805 900 985 1 135
10 0,75 0,65 ( 30 ) ( 41 ) ( 5,8 ) ( 3,0 ) ( 3,2 ) ( 3,3 ) ( 3,6 ) ( 3,6 ) ( 4,0 ) ( 4,4 ) ( 5,1 )
1,92 2 1 / 2 2 350 1 645 1 840 2 015 2 325 2 225 2 490 2 725 3 145
10 1 0,65 ( 49 ) ( 64 ) ( 10,5 ) ( 7,3 ) ( 8,2 ) ( 9,0 ) ( 10,3 ) ( 9,9 ) ( 11,1 ) ( 12,1 ) ( 14,0 )
1,54 2 1 / 8 1 595 1 785 1 955 2 260 1 595 1 785 1 955 2 260
10 1 0,65 S . O . ( 39 ) ( 54 ) ( 7,1 ) ( 7,9 ) ( 8,7 ) ( 10,0 ) ( 7,1 ) ( 7,9 ) ( 8,7 ) ( 10,0 )
Tableau 14 – Résistance pondérée des vis d ' ancrage en acier ordinaire KWIK HUS-EZ I et KWIK HUS-EZ E avec rupture du béton / extraction dans le béton fissuré 1 , 2 , 3 , 4 , 5
Diamètre nominal de la vis d ' ancrage po
d a po ( mm )
1 / 4
3 / 8
Profondeur d ' ancrage effective po ( mm )
Profondeur d ' ancrage nominale po ( mm )
Facteur d ' efficacité
Facteur de réduction de la résistance à la traction
Facteur de résistance du matériau – béton
Résistance à l ' extraction ( béton , 2 500 psi ) h ef
( mm ) h nom ( mm ) k cr
R Ф c
N p , uncr
( N / mm 2 ) ƒ ' c
= 20 MPa ( 2 900 psi ) lb ( kN )
Traction – N r ƒ ' c
= 25 MPa ( 3 625 psi ) lb ( kN ) ƒ ' c
= 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ' c
= 40 MPa ( 5 800 psi ) lb ( kN ) ƒ ' c
= 20 MPa ( 2 900 psi ) lb ( kN )
Cisaillement – V r ƒ ' c
= 25 MPa ( 3 625 psi ) lb ( kN ) ƒ ' c
= 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ' c
= 40 MPa ( 5 800 psi ) lb ( kN )
20 25 30 40 20 25 30 40
1,18 1 5 / 8 665 340 360 385 415 565 630 690 795
7 0,75 0,65 ( 30 ) ( 41 ) ( 3,0 ) ( 1,5 ) ( 1,6 ) ( 1,7 ) ( 1,9 ) ( 2,5 ) ( 2,8 ) ( 3,1 ) ( 3,5 )
1,92 2 1 / 2 1 165 815 910 1 000 1 155 1 800 1 740 1 910 2 205
7 1 0,65 ( 49 ) ( 64 ) ( 5,2 ) ( 3,6 ) ( 4,1 ) ( 4,4 ) ( 5,1 ) ( 8,0 ) ( 7,7 ) ( 8,5 ) ( 9,8 )
1,54 2 1 / 8 1 120 1 250 1 370 1 580 1 120 1 250 1 370 1 580
7 1 0,65 S . O . ( 39 ) ( 54 ) ( 5,0 ) ( 5,6 ) ( 6,1 ) ( 7,0 ) ( 5,0 ) ( 5,6 ) ( 6,1 ) ( 7,0 )
1 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance de calcul à la valeur ASD . 2 L ' interpolation linéaire entre les profondeurs d ' ancrage et les résistances à la compression du béton n ' est pas autorisée .
3 Appliquer les facteurs d ' espacement , de distance de rive et d ' épaisseur du béton des tableaux 5 et 6 au besoin . Comparer aux valeurs pour l ' acier indiquées au tableau 9 . Utiliser la plus faible des valeurs dans les calculs .
4 Les valeurs tabulaires s ' appliquent au béton de densité normale uniquement . Pour le béton léger , multiplier la résistance de calcul par λ a comme suit : pour le béton léger de sable : λ a
=
0,68 ; pour tous les autres bétons légers : λ a
= 0,60
5 5 Les valeurs tabulaires s ' appliquent à des charges statiques uniquement . La conception sismique n ' est pas permise pour le béton non fissuré . Pour les charges sismiques en traction , multiplier les valeurs tabulaires du béton fissuré en traction par les facteurs de réduction suivants :
diamètre de 1 / 4 po par profondeur d ' ancrage nominale de 1 5 / 8 po - α N , seis = 0,60 diamètre de 1 / 4 po par profondeur d ' ancrage nominale de 2 1 / 2 po - α N , seis = 0,75 . Aucune réduction requise pour le cisaillement sismique . Se reporter à la section 3.1.8 pour obtenir des renseignements supplémentaires sur les applications parasismiques .
3.3.8
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.8 VIS KWIK HUS-EZ I ET KWIK HUS-EZ E EN ACIER ORDINAIRE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
373
