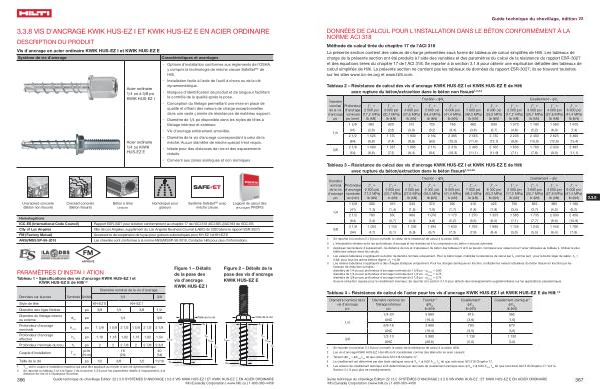

3.3.8 VIS D ' ANCRAGE KWIK HUS-EZ I ET KWIK HUS-EZ E EN ACIER ORDINAIRE
DESCRIPTION DU PRODUIT
Vis d ' ancrage en acier ordinaire KWIK HUS-EZ I et KWIK HUS-EZ E Système de vis d ' ancrage
Acier ordinaire 1 / 4 po à 3 / 8 po KWIK HUS-EZ I
Acier ordinaire 1 / 4 po KWIK HUS-EZ E
Caractéristiques et avantages
• Options d ' installation conformes aux règlements de l ' OSHA , y compris la technologie de mèche creuse SafeSet™ de Hilti .
• Installation facile à l ' aide de l ' outil à chocs ou de la clé dynamométrique .
• Marques d ' identification de produit et de longueur facilitant le contrôle de la qualité après la pose .
• Conception du filetage permettant une mise en place de qualité et offrant des valeurs de charge exceptionnelles dans une vaste gamme de résistances de matériau support .
• Diamètre de 1 / 4 po disponible dans les styles de têtes à filetage intérieur et extérieur
• Vis d ' ancrage entièrement amovible .
• Diamètre de la vis d ' ancrage correspondant à celui de la mèche . Aucun diamètre de mèche spécial n ' est requis .
• Idéale pour des distances de rive et des espacements réduits
• Convient aux zones sismiques et non sismiques
Uncracked concrete ( Béton non fissuré ) |
Cracked concrete ( Béton fissuré ) |
Béton à âme creuse |
Homologué pour gicleurs |
Système SafeSet MD avec mèche creuse |
Logiciel de calcul des ancrages PROFIS |
Homologations |
ICC-ES ( International Code Council ) |
Rapport ESR-3027 pour le béton conformément au chapitre 17 de l ' ACI 318 / ACI 355.2 / AC193 de l ' ICC-ES |
City of Los Angeles |
Ville de Los Angeles , supplément du Los Angeles Business Council ( LABC ) de 2020 ( dans le rapport ESR-3027 ) |
FM ( Factory Mutual ) |
Accessoires de suspension de tuyau pour gicleurs automatiques pour KH-EZ I et KH-EZ E |
ANSI / MSS SP-58-2018 |
Les chevilles sont conformes à la norme ANSI / MSSP-58-2018 . Contacter Hilti pour plus d ' informations . |
PARAMÈTRES D ' INSTALLATION
Tableau 1 – Spécifications des vis d ' ancrage KWIK HUS-EZ I et KWIK HUS-EZ E de Hilti 1 , 2
Données sur la pose Symbole Unités
Diamètre nominal de la vis d ' ancrage
1 / 4 3 / 8 Style de tête KH-EZ E KH-EZ I Diamètre des tiges filetées po 3 / 8 1 / 4 3 / 8 1 / 2
Diamètre du filetage interne ou externe
Profondeur d ' ancrage nominale
Profondeur d ' ancrage effective d bit po 1 / 4 3 / 8
h nom po 1 5 / 8 1 5 / 8 2 1 / 2 1 5 / 8 2 1 / 2 2 1 / 8 h ef po 1,18 1,18 1,92 1,18 1,92 1,54
Profondeur minimale du trou h o po 2 2 2 7 / 8 2 2 7 / 8 2 3 / 8
Couple d ' installation T inst pi-lb ( N-m )
18 ( 24 )
366 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.8 VIS KWIK HUS-EZ I ET KWIK HUS-EZ E EN ACIER ORDINAIRE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
40 ( 54 )
Taille de la clé po 1 / 2 3 / 8 1 / 2 11 / 16 1 T inst est le couple d ' installation maximal qui peut être appliqué au moyen d ' une clé dynamométrique .
2 Se reporter au tableau 5 et à la figure 2 de la section 3.3.6 pour les paramètres relatifs à l ' espacement , à la distance de rive et à l ' épaisseur du béton .
Figure 1 – Détails de la pose des vis d ' ancrage KWIK HUS-EZ I
Taille de la clé
Figure 2 – Détails de la pose des vis d ' ancrage KWIK HUS-EZ E
lanch
dbit
Taille de la clé
da
hef hnom ho
