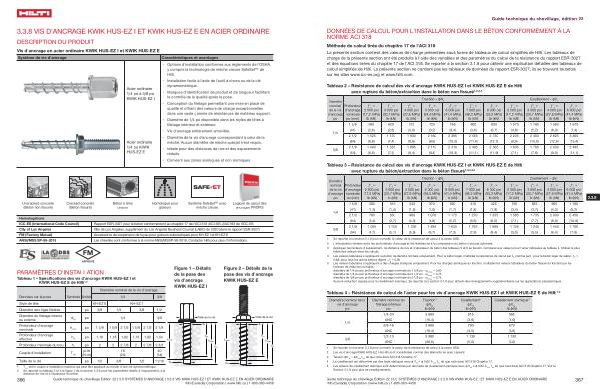

Guide technique du chevillage , édition 22
DONNÉES DE CALCUL POUR L ' INSTALLATION DANS LE BÉTON CONFORMÉMENT À LA NORME ACI 318
Méthode de calcul tirée du chapitre 17 de l ' ACI 318
La présente section contient des valeurs de charge présentées sous forme de tableaux de calcul simplifiés de Hilti . Les tableaux de charge de la présente section ont été produits à l ' aide des variables et des paramètres du calcul de la résistance du rapport ESR-3027 et des équations tirées du chapitre 17 de l ' ACI 318 . Se reporter à la section 3.1.8 pour obtenir une explication détaillée des tableaux de calcul simplifiés de Hilti . La présente section ne contient pas les tableaux de données du rapport ESR-3027 ; ils se trouvent toutefois sur les sites www . icc-es . org et www . hilti . com .
Tableau 2 – Résistance de calcul des vis d ' ancrage KWIK HUS-EZ I et KWIK HUS-EZ E de Hilti avec rupture du béton / extraction dans le béton non fissuré 1 , 2 , 3 , 4
Diamètre nominal de la vis d ' ancrage po
1 / 4
3 / 8
Profondeur d ' ancrage nominale po ( mm ) ƒ ' c
= 2 500 psi ( 17,2 MPa ) lb ( kN ) ƒ ' c
= 3 000 psi ( 20,7 MPa ) lb ( kN ) ƒ ' c
= 4 000 psi ( 27,6 MPa ) lb ( kN )
Traction – фN n ƒ ' c
= 5 000 psi ( 34,5 MPa ) lb ( kN ) ƒ ' c
= 6 000 psi ( 41,4 MPa ) lb ( kN ) ƒ ' c
= 7 000 psi ( 48,3 MPa ) lb ( kN ) ƒ ' c
= 8 000 psi ( 55,2 MPa ) lb ( kN ) ƒ ' c
= 2 500 psi ( 17,2 MPa ) lb ( kN )
Cisaillement – фV n ƒ ' c
= 3 000 psi ( 20,7 MPa ) lb ( kN ) ƒ ' c
= 4 000 psi ( 27,6 MPa ) lb ( kN ) ƒ ' c
= 6 000 psi ( 41,4 MPa ) lb ( kN )
1 5 / 8 585 620 675 725 765 800 830 1 075 1 180 1 360 1 670 ( 41 ) ( 2,6 ) ( 2,8 ) ( 3,0 ) ( 3,2 ) ( 3,4 ) ( 3,6 ) ( 3,7 ) ( 4,8 ) ( 5,2 ) ( 6,0 ) ( 7,4 ) 2 1 / 2 1 525 1 670 1 930 2 160 2 365 2 555 2 730 2 235 2 450 2 825 3 460 ( 64 ) ( 6,8 ) ( 7,4 ) ( 8,6 ) ( 9,6 ) ( 10,5 ) ( 11,4 ) ( 12,1 ) ( 9,9 ) ( 10,9 ) ( 12,6 ) ( 15,4 ) 2 1 / 8 1 490 1 635 1 885 2 110 2 310 2 495 2 665 1 605 1 760 2 030 2 485 ( 54 ) ( 6,6 ) ( 7,3 ) ( 8,4 ) ( 9,4 ) ( 10,3 ) ( 11,1 ) ( 11,9 ) ( 7,1 ) ( 7,8 ) ( 9,0 ) ( 11,1 )
Tableau 3 – Résistance de calcul des vis d ' ancrage KWIK HUS-EZ I et KWIK HUS-EZ E de Hilti avec rupture du béton / extraction dans le béton fissuré 1 , 2 , 3 , 4 , 5
Diamètre nominal de la vis d ' ancrage po
1 / 4
3 / 8
Profondeur d ' ancrage nominale po ( mm ) ƒ ' c
= 2 500 psi ( 17,2 MPa ) lb ( kN ) ƒ ' c
= 3 000 psi ( 20,7 MPa ) lb ( kN ) ƒ ' c
= 4 000 psi ( 27,6 MPa ) lb ( kN )
Traction – фN n ƒ ' c
= 5 000 psi ( 34,5 MPa ) lb ( kN ) ƒ ' c
= 6 000 psi ( 41,4 MPa ) lb ( kN ) ƒ ' c
= 7 000 psi ( 48,3 MPa ) lb ( kN ) ƒ ' c
= 8 000 psi ( 55,2 MPa ) lb ( kN ) ƒ ' c
= 2 500 psi ( 17,2 MPa ) lb ( kN )
Cisaillement – фV n ƒ ' c
= 3 000 psi ( 20,7 MPa ) lb ( kN ) ƒ ' c
= 4 000 psi ( 27,6 MPa ) lb ( kN ) ƒ ' c
= 6 000 psi ( 41,4 MPa ) lb ( kN )
1 5 / 8 300 315 345 370 390 410 425 765 835 965 1 180 ( 41 ) ( 1,3 ) ( 1,4 ) ( 1,5 ) ( 1,6 ) ( 1,7 ) ( 1,8 ) ( 1,9 ) ( 3,4 ) ( 3,7 ) ( 4,3 ) ( 5,2 ) 2 1 / 2 760 830 960 1 070 1 175 1 270 1 355 1 585 1 735 2 000 2 450 ( 64 ) ( 3,4 ) ( 3,7 ) ( 4,3 ) ( 4,8 ) ( 5,2 ) ( 5,6 ) ( 6,0 ) ( 7,1 ) ( 7,7 ) ( 8,9 ) ( 10,9 ) 2 1 / 8 1 055 1 155 1 335 1 495 1 635 1 765 1 890 1 135 1 245 1 440 1 760 ( 54 ) ( 4,7 ) ( 5,1 ) ( 5,9 ) ( 6,7 ) ( 7,3 ) ( 7,9 ) ( 8,4 ) ( 5,0 ) ( 5,5 ) ( 6,4 ) ( 7,8 )
3.3.8
1 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance de calcul à la valeur ASD . 2 L ' interpolation linéaire entre les profondeurs d ' ancrage et les résistances à la compression du béton n ' est pas autorisée .
3 Appliquer les facteurs d ' espacement , de distance de rive et d ' épaisseur du béton des tableaux 5 et 6 au besoin . Comparer aux valeurs pour l ' acier indiquées au tableau 4 . Utiliser la plus faible des valeurs dans les calculs .
4 Les valeurs tabulaires s ' appliquent au béton de densité normale uniquement . Pour le béton léger , multiplier la résistance de calcul par λ a comme suit : pour le béton léger de sable : λ a
=
0,68 ; pour tous les autres bétons légers : λ a
= 0,60
5 Les valeurs tabulaires s ' appliquent à des charges statiques uniquement . Pour les charges sismiques en traction , multiplier les valeurs tabulaires du béton fissuré en traction par les facteurs de réduction suivants : diamètre de 1 / 4 po par profondeur d ' ancrage nominale de 1 5 / 8 po - α N , seis
= 0,60 diamètre de 1 / 4 po par profondeur d ' ancrage nominale de 2 1 / 2 po - α N , seis = 0,75 diamètre de 3 / 8 po par profondeur d ' ancrage nominale de 2 1 / 8 po - α N , seis
= 0,75 Aucune réduction requise pour le cisaillement sismique . Se reporter à la section 3.1.8 pour obtenir des renseignements supplémentaires sur les applications parasismiques .
Tableau 4 – Résistance de calcul de l ' acier pour les vis d ' ancrage KWIK HUS-EZ I et KWIK HUS-EZ E de Hilti 1 , 2
Diamètre nominal de la vis d ' ancrage po
1 / 4
3 / 8
Diamètre nominal du filetage intérieur po
Traction 3
фN sa lb ( kN )
Cisaillement 4
фV sa lb ( kN )
Cisaillement sismique 5
фV sa lb ( kN )
1 / 4-20 3 680 815 365 UNC ( 16,4 ) ( 3,6 ) ( 1,6 ) 3 / 8-16 3 680 790 670 UNC ( 16,4 ) ( 3,5 ) ( 3,0 ) 1 / 2-13 5 990 1 130 1 130 UNC ( 26,6 ) ( 5,0 ) ( 5,0 )
1 Se reporter à la section 3.1.8 pour convertir la valeur de la résistance de calcul à la valeur ASD . 2 Les vis d ' ancrage KWIK HUS-EZ I de Hilti sont considérées comme des éléments en acier cassant . 3 Tension ϕN sa
= ϕA se , N f uta tel que noté dans ACI 318 Chapitre 17 . 4 Le cisaillement est déterminé par des tests statiques avec ϕ V sa
< ϕ 0.60 A se , V f uta tel que noté dans ACI 318 Chapitre 17 . 5 Les valeurs de cisaillement sismique sont déterminées par des tests de cisaillement sismique avec ф V sa
≤ ф 0.60 A se , V f uta tel que noté dans ACI 318 Chapitre 17 . Voir la
Section 3.1.8 pour plus de renseignements .
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.8 VIS KWIK HUS-EZ I ET KWIK HUS-EZ E EN ACIER ORDINAIRE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
