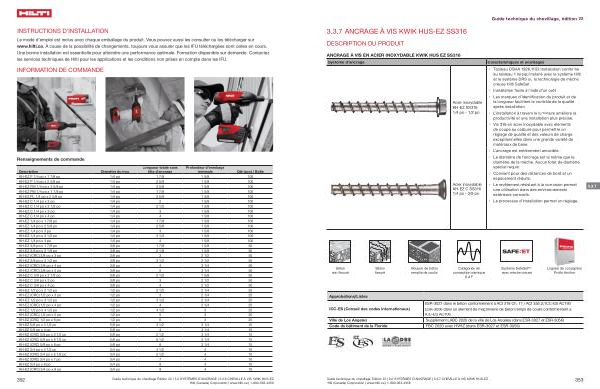

Guide technique du chevillage , édition 22
3.3.7 ANCRAGE À VIS KWIK HUS-EZ SS316
DESCRIPTION DU PRODUIT
ANCRAGE À VIS EN ACIER INOXYDABLE KWIK HUS EZ SS316
Caractéristiques et avantages
• Tableau OSHA 1926.1153 Installation conforme au tableau 1 lorsqu ’ installé avec le système Hilti et le système DRS ou la technologie de mèche creuse Hilti SafeSet
• Installation facile à l ’ aide d ’ un outil
• Les marques d ’ identification du produit et de la longueur facilitent le contrôle de la qualité après installation
• L ’ installation à travers le luminaire améliore la productivité et une installation plus précise .
• Vis 316 en acier inoxydable avec éléments de coupe au carbure pour permettre un réglage de qualité et des valeurs de charge exceptionnelles dans une grande variété de matériaux de base .
• L ’ ancrage est entièrement amovible .
• Le diamètre de l ’ ancrage est le même que le diamètre de la mèche . Aucun foret de diamètre spécial requis .
• Convient pour des distances de bord et un espacement réduits .
• Le revêtement résistant à la corrosion permet une utilisation dans des environnements extérieurs corrosifs .
• Le processus d ’ installation permet un réglage .
Acier inoxydable KH-EZ SS316 1 / 4 po - 1 / 2 po |
|
Acier inoxydable KH-EZ C SS316 1 / 4 po - 3 / 8 po |
|
3.3.7 |
Béton non fissuré |
Béton fissuré |
Moulure de béton remplie de coulis |
Catégories de conception sismique A à F |
Système SafeSet MC avec mèche creuse |
Logiciel de conception Profis Anchor |
Approbations / Listes |
|
|
|
|
|
ESR-3027 dans le béton conformément à ACI 318 Ch . 17 / ACI 355.2 / ICC-ES AC193 ICC-ES ( Conseil des codes internationaux ) ESR-3056 dans un élément de maçonnerie de béton rempli de coulis conformément à
ICC-ES AC106 Ville de Los Angeles Supplément LABC 2020 de la ville de Los Angeles ( dans ESR-3027 et ESR-3056 ) Code du bâtiment de la Floride FBC 2020 avec HVHZ ( dans ESR-3027 et ESR-3056 )
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.7 CHEVILLE À VIS KWIK HUS-EZ Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
353
