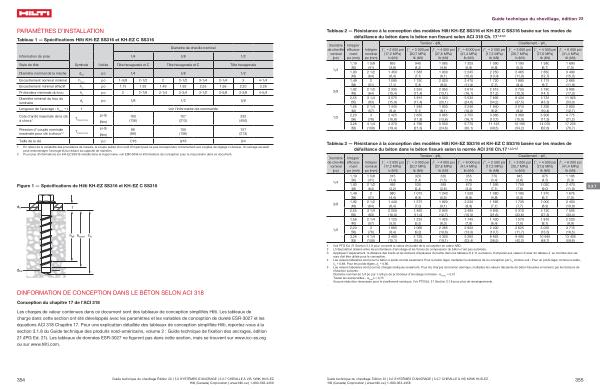

PARAMÈTRES D ’ INSTALLATION
Tableau 1 — Spécifications Hilti KH-EZ SS316 et KH-EZ C SS316
Diamètre de cheville nominal
Information de prise
1 / 4 3 / 8 1 / 2 Style de tête Symbole Unités Tête hexagonale et C Tête hexagonale et C Tête hexagonale Diamètre nominal de la mèche d bit po 1 / 4 3 / 8 1 / 2
Encastrement nominal minimal h nom po 1-5 / 8 2-1 / 2 2 2-1 / 2 3-1 / 4 2-1 / 4 3 4-1 / 4
Encastrement minimal effectif h ef po 1.19 1.93 1.49 1.92 2.55 1.56 2.20 3.26
Profondeur minimale du trou h o po 2 2-7 / 8 2-1 / 4 2-3 / 4 3-1 / 2 2-5 / 8 3-3 / 8 4-5 / 8
Diamètre minimal du trou du luminaire d h po 3 / 8 1 / 2 5 / 8
Longueur de l ’ ancrage : h nom
+ t l voir l ’ information de commande Cote d ’ arrêt maximale de la clé pi-lb 100
T à chocs 1 impact , max
( Nm ) ( 136 )
157 ( 213 )
332 ( 450 )
Pression d ’ couple nominale pi-lb 66
T maximale pour clé à chocs 1 , 2 impact , max
( Nm )
( 89 ) Taille de la clé po 7 / 16 9 / 16 3 / 4
1 En raison de la variabilité des procédures de mesure , le couple publié d ’ un outil d ’ impact peut ne pas correspondre correctement aux couples de réglage ci-dessus . Un serrage excessif peut endommager l ’ ancrage et / ou réduire sa capacité de maintien .
2 Pour plus d ’ informations sur KH-EZ SS316 installé dans la maçonnerie , voir ESR-3056 et Informations de conception pour la maçonnerie dans ce document .
100 ( 136 )
157 ( 213 )
Figure 1 — Spécifications de Hilti KH-EZ SS316 et KH-EZ C SS316
DINFORMATION DE CONCEPTION DANS LE BÉTON SELON ACI 318
Conception du chapitre 17 de l ’ ACI 318
Les charges de valeur contenues dans ce document sont des tableaux de conception simplifiés Hilti . Les tableaux de charge dans cette section ont été développés avec les paramètres et les variables de conception de dureté ESR-3027 et les équations ACI 318 Chapitre 17 . Pour une explication détaillée des tableaux de conception simplifiée Hilti , reportez-vous à la section 3.1.8 du Guide technique des produits nord-américains , volume 2 : Guide technique de fixation des ancrages , édition 21 ( IPG Ed . 21 ). Les tableaux de données ESR-3027 ne figurent pas dans cette section , mais se trouvent sur www . icc-es . org ou sur www . hilti . com .
354
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.7 CHEVILLE À VIS KWIK HUS-EZ Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
