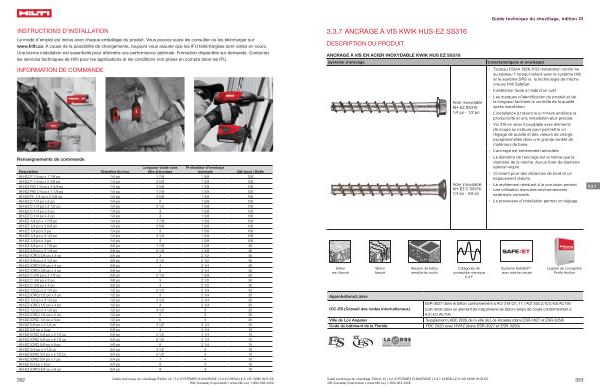

Product Technical Guides : CA-FR Anchor Fastening - Volume 2 Edition 21 | Page 356

INSTRUCTIONS D ’ INSTALLATION
Le mode d ’ emploi est inclus avec chaque emballage du produit . Vous pouvez aussi les consulter ou les télécharger sur www . hilti . ca . À cause de la possibilité de changements , toujours vous assurer que les IFU téléchargées sont celles en cours . Une bonne installation est essentielle pour atteindre une performance optimale . Formation disponible sur demande . Contactez les services techniques de Hilti pour les applications et les conditions non prises en compte dans les IFU .
INFORMATION DE COMMANDE
Renseignements de commande
Description
Diamètre du trou
Longueur totale sans tête d ’ ancrage
Profondeur d ’ enrobage minimale
Qté ( pcs ) / Boîte
KH-EZ P 1 / 4 po x 1 7 / 8 po
1 / 4 po
1 7 / 8
1 5 / 8
100
KH-EZ P 1 / 4 po x 2 5 / 8 po
1 / 4 po
2 5 / 8
1 5 / 8
100
KH-EZ PM 1 / 4 po x 2 5 / 8 po
1 / 4 po
2 5 / 8
1 5 / 8
100
KH-EZ PM 1 / 4 po x 1 7 / 8 po
1 / 4 po
1 7 / 8
1 5 / 8
100
KH-EZ PL 1 / 4 po x 2 5 / 8 po
1 / 4 po
2 5 / 8
1 5 / 8
100
KH-EZ C 1 / 4 po x 2 po
1 / 4 po
2
1 5 / 8
100
KH-EZ C 1 / 4 po x 2 1 / 2 po
1 / 4 po
2 1 / 2
1 5 / 8
100
KH-EZ C 1 / 4 po x 3 po
1 / 4 po
3
1 5 / 8
100
KH-EZ C 1 / 4 po x 4 po
1 / 4 po
4
1 5 / 8
100
KH-EZ 1 / 4 po x 1 7 / 8 po
1 / 4 po
1 7 / 8
1 5 / 8
100
KH-EZ 1 / 4 po x 2 5 / 8 po
1 / 4 po
2 5 / 8
1 5 / 8
100
KH-EZ 1 / 4 po x 3 po
1 / 4 po
3
1 5 / 8
100
KH-EZ 1 / 4 po x 3 1 / 2 po
1 / 4 po
3 1 / 2
1 5 / 8
100
KH-EZ 1 / 4 po x 4 po
1 / 4 po
4
1 5 / 8
100
KH-EZ 3 / 8 po x 1 7 / 8 po
3 / 8 po
1 7 / 8
1 5 / 8
50
KH-EZ 3 / 8 po x 2 1 / 8 po
3 / 8 po
2 1 / 8
1 5 / 8
50
KH-EZ ( CRC ) 3 / 8 po x 3 po
3 / 8 po
3
2 1 / 2
50
KH-EZ 3 / 8 po x 3 1 / 2 po
3 / 8 po
3 1 / 2
2 1 / 2
50
KH-EZ ( CRC ) 3 / 8 po x 4 po
3 / 8 po
4
3 1 / 4
50
KH-EZ ( CRC ) 3 / 8 po x 5 po
3 / 8 po
5
3 1 / 4
50
KH-EZ C 3 / 8 po x 2 1 / 2 po
3 / 8 po
2 1 / 2
1 5 / 8
50
KH-EZ C 3 / 8 po x 3 po
3 / 8 po
3
2 1 / 2
50
KH-EZ C 3 / 8 po x 4 po
3 / 8 po
4
2 1 / 2
50
KH-EZ 1 / 2 po x 2 1 / 2 po
1 / 2 po
2 1 / 2
2 1 / 4
25
KH-EZ ( CRC ) 1 / 2 po x 3 po
1 / 2 po
3
2 1 / 4
25
KH-EZ 1 / 2 po x 3 1 / 2 po
1 / 2 po
3 1 / 2
2 1 / 4
25
KH-EZ ( CRC ) 1 / 2 po x 4 po
1 / 2 po
4
2 1 / 4
25
KH-EZ 1 / 2 po x 4 1 / 2 po
1 / 2 po
4 1 / 2
3
25
KH-EZ ( CRC ) 1 / 2 po x 5 po
1 / 2 po
5
3
25
KH-EZ ( CRC ) 1 / 2 po x 6 po
1 / 2 po
6
3
25
KH-EZ 5 / 8 po x 3 1 / 2 po
5 / 8 po
3 1 / 2
3 1 / 4
15
KH-EZ 5 / 8 po x 4 po
5 / 8 po
4
3 1 / 4
15
KH-EZ ( CRC ) 5 / 8 po x 5 1 / 2 po
5 / 8 po
5 1 / 2
3 1 / 4
15
KH-EZ ( CRC ) 5 / 8 po x 6 1 / 2 po
5 / 8 po
6 1 / 2
3 1 / 4
15
KH-EZ ( CRC ) 5 / 8 po x 8 po
5 / 8 po
8
3 1 / 4
15
KH-EZ 3 / 4 po x 4 1 / 2 po
3 / 4 po
4 1 / 2
4
10
KH-EZ ( CRC ) 3 / 4 po x 5 1 / 2 po
3 / 4 po
5 1 / 2
4
10
KH-EZ ( CRC ) 3 / 4 po x 7 po
3 / 4 po
7
4
10
KH-EZ 3 / 4 po x 8 po
3 / 4 po
8
4
10
KH-EZ ( CRC ) 3 / 4 po x 9 po
3 / 4 po
9
4
10
352
