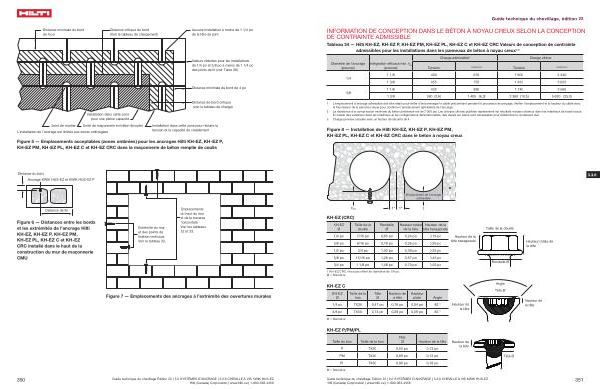

Guide technique du chevillage , édition 22
INFORMATION DE CONCEPTION DANS LE BÉTON À NOYAU CREUX SELON LA CONCEPTION DE CONTRAINTE ADMISSIBLE
Tableau 34 — Hilti KH-EZ , KH-EZ P , KH-EZ PM , KH-EZ PL , KH-EZ C et KH-EZ CRC Valeurs de conception de contrainte admissibles pour les installations dans les panneaux de béton à noyau creux 1 , 2
Diamètre de l ’ ancrage ( pouces )
1 / 4
Intégration efficace min . h ef ( pouces )
Charge admissible 3 Charge ultime
Tension
Cisaillement
Tension
Cisaillement
1 1 / 8 400 610 1 600 2 440 1 3 / 8 455 755 1 810 3 025
3 / 8
1 1 / 8 435 890 1 740 3 560 1 3 / 8 590 ( 2,6 ) 1 405 ( 6,3 ) 2 360 ( 10,5 ) 5 620 ( 25,0 )
1 L ’ emplacement d ’ ancrage admissible doit être établi pour éviter d ’ endommager le câble précontraint pendant le processus de perçage . Vérifier l ’ emplacement et la hauteur du câble avec le fournisseur de la planche creuse pour confirmer l ’ emplacement admissible de l ’ ancrage .
2 La résistance à la compression minimale du béton préstressé est de 7 000 psi . Les charges ultimes publiées représentent les résultats moyens obtenus dans les matériaux de base locaux . En raison des variations dans les matériaux et les configurations dimensionnelles , des essais sur place sont nécessaires pour déterminer le rendement réel .
3 Charge permise calculée avec un facteur de sécurité de 4 .
Figure 8 — Installation de Hilti KH-EZ , KH-EZ P , KH-EZ PM , KH-EZ PL , KH-EZ C et KH-EZ CRC dans le béton à noyau creux
3.3.6
Emplacement de l ’ ancrage admissible
KH-EZ ( CRC ) |
|
|
|
|
KH-EZ Ø |
Taille de la douille |
Rondelle Ø |
Hauteur totale de la tête
Hauteur de la tête hexagonale
|
Taille Socket de la Size douille |
|
1 / 4 po 7 / 16 po 0,65 po 0,24 po 0,16 po
3 / 8 po 9 / 16 po 0,78 po 0,35 po 0,26 po
1 / 2 po 3 / 4 po 1,03 po 0,49 po 0,35 po
|
Hauteur de la Hex head height tête hexagonale |
Hauteur Total head totale height de la tête |
|
5 / 8 po 15 / 16 po 1,28 po 0,57 po 0,43 po
3 / 4 po 1 1 / 8 po 1,48 po 0,70 po 0,53 po
|
Rondelle Washer Ø
|
1 KH-EZ CRC n ’ est pas offert en diamètre de 1 / 4 po . Ø = Diamètre |
|
|
|
|
KH-EZ C
KH-EZ Ø
Taille de la torx
Tête Ø
Hauteur de la tête
Hauteur plate
Angle
1 / 4 po TX30 0,47 po 0,16 po 0,04 po 82 °
3 / 8 po TX50 0,74 po 0,28 po 0,09 po 82 °
|
Head Hauteur height de la tête |
Angle
Tête Ø Head Ø
|
Hauteur Head height de la tête |
Ø = Diamètre |
|
|
|
KH-EZ P / PM / PL |
|
|
|
|
Taille du bac
Taille de la torx
Tête Ø
Hauteur de la tête
P TX30 0,52 po 0,13 po
|
Hauteur de Head height la tête |
|
|
PM TX30 0,69 po 0,13 po |
|
Tête Head Ø
|
|
PL TX30 0,86 po 0,18 po |
|
|
|
Ø = Diamètre |
|
|
|
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.6 CHEVILLE À VIS KWIK HUS-EZ Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
351
