Distance minimale du bord de 4 po
Distance critique du bord ( Voir le tableau de chargement )
Aucune installation à moins de 1 1 / 4 po de la tête de joint
Valeurs réduites pour les installations de 1 / 4 po et 3 / 8 po à moins de 1 1 / 4 po des joints de lit ( voir Tanle 30 )
Distance minimale du bord de 4 po
Installation dans cette zone pour une pleine capacité
Distance de bord critique ( voir le tableau de charge )
Joint de mortier L ’ installation de l ’ ancrage est limitée aux zones ombragées
Unité de maçonnerie en béton ( broyée )
Installation dans cette zone pour réduire la tension et la capacité de cisaillement

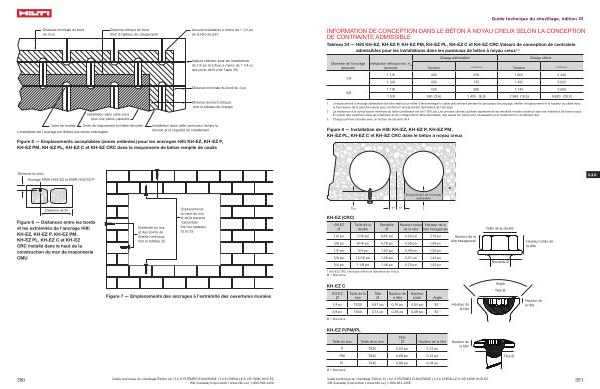

Figure 5 — Emplacements acceptables ( zones ombrées ) pour les ancrages Hilti KH-EZ , KH-EZ P , KH-EZ PM , KH-EZ PL , KH-EZ C et KH-EZ CRC dans la maçonnerie de béton remplie de coulis
Distance du bord Ancrage KWIK HUS-EZ et KWIK HUS-EZ P
Distance de fin
Figure 6 — Distances entre les bords et les extrémités de l ’ ancrage Hilti KH-EZ , KH-EZ P , KH-EZ PM , KH-EZ PL , KH-EZ C et KH-EZ CRC installé dans le haut de la construction du mur de maçonnerie CMU
Extrémité du mur et des points de fixation verticaux . Voir le tableau 32 .
Emplacements du haut du mur et de la traverse horizontale . Voir les tableaux 32 et 33 .
Figure 7 — Emplacements des ancrages à l ’ extrémité des ouvertures murales
350
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.6 CHEVILLE À VIS KWIK HUS-EZ Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
