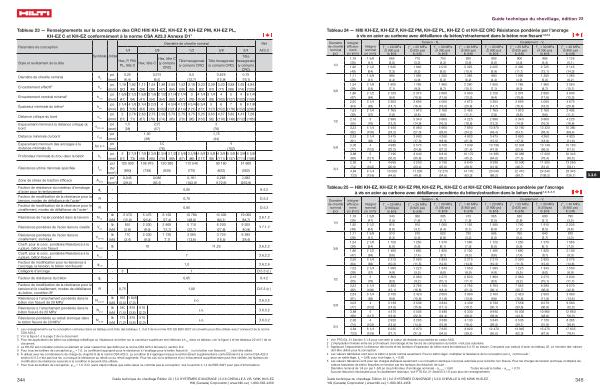

Tableau 23 — Renseignements sur la conception des CRC Hilti KH-EZ , KH-EZ P , KH-EZ PM , KH-EZ PL , KH-EZ C et KH-EZ conformément à la norme CSA A23.3 Annexe D1 1
Paramètre de conception
Style et revêtement de la tête
Symbole Unités
Diamètre de cheville nominal 1 / 4 3 / 8 1 / 2 5 / 8 3 / 4 A23.3
Hex , P , PM , PL , tête C
Hex , tête C Hex , tête C
( y compris CRC )
Tête hexagonale ( y compris CRC )
Tête hexagonale ( y compris CRC )
Tête hexagonale ( y compris CRC )
Diamètre de cheville nominal d a po 0,25 0,375 0,5 0,625 0,75 ( mm ) ( 6,4 ) ( 9,5 ) ( 12,7 ) ( 15,9 ) ( 19,1 )
Encastrement effectif 2 h ef po 1,18 1,92 1,11 1,54 1,86 2,50 1,52 2,16 3,22 2,39 3,03 3,88 2,92 4,84 ( mm ) ( 30 ) ( 49 ) ( 28 ) ( 39 ) ( 47 ) ( 64 ) ( 39 ) ( 55 ) ( 82 ) ( 61 ) ( 77 ) ( 99 ) ( 74 ) ( 123 )
Encastrement nominal minimal 2 h nom po 1 5 / 8 2 1 / 2 1 5 / 8 2 1 / 8 2 1 / 2 3 1 / 4 2 1 / 4 3 4 1 / 4 3 1 / 4 4 5 4 6 1 / 4 ( mm ) ( 41 ) ( 64 ) ( 41 ) ( 54 ) ( 64 ) ( 83 ) ( 57 ) ( 76 ) ( 108 ) ( 83 ) ( 102 ) ( 127 ) ( 102 ) ( 159 )
Épaisseur minimale du béton 3 h min po 3 1 / 4 4 1 / 8 3 1 / 4 3 2 / 3 4 4 3 / 4 4 1 / 2 4 3 / 4 6 3 / 4 5 6 7 6 8 1 / 8 ( mm ) ( 83 ) ( 105 ) ( 83 ) ( 93 ) ( 102 ) ( 121 ) ( 114 ) ( 121 ) ( 171 ) ( 127 ) ( 152 ) ( 178 ) ( 152 ) ( 206 )
Distance critique du bord c ac po 2 2,78 2,63 2,75 2,92 3,75 2,75 3,75 5,25 3,63 4,57 5,82 4,41 7,28 ( mm ) ( 51 ) ( 71 ) ( 67 ) ( 70 ) ( 74 ) ( 95 ) ( 70 ) ( 95 ) ( 133 ) ( 92 ) ( 116 ) ( 148 ) ( 112 ) ( 185 )
Espacement minimal à la distance critique du bord s min , cac po 1,5 2,25 3 ( mm ) ( 38 ) ( 57 ) ( 76 )
Distance minimale du bord c min po 1,50 1,75 ( mm ) ( 38 ) ( 44 )
Espacement minimum des ancrages à la distance minimale du for s >
po |
3,0 |
4 |
( mm ) |
( 76 ) |
( 102 ) |
Profondeur minimale du trou dans le béton |
h 0
|
po
( mm )
|
2
( 51 )
|
2 7 / 8 1 7 / 8 2 3 / 8 2 3 / 4 3 1 / 2 2 5 / 8 3 3 / 8 4 5 / 8 3 5 / 8 4 3 / 8 5 3 / 8 4 3 / 8 6 5 / 8
( 73 )
( 48 )
( 60 )
( 70 )
( 89 )
( 67 )
( 86 )
( 117 )
( 92 )
( 111 ) ( 137 ) ( 111 ) ( 168 )
|
Résistance ultime minimale spécifiée |
f uta
|
( N / mm 2 ) |
( 860 ) |
( 738 ) |
( 830 ) |
( 776 ) |
( 622 ) |
( 563 ) |
|
|
psi |
125 000 |
106 975 |
120 300 |
112 540 |
90 180 |
81 600 |
Zone de stress de traction efficace |
A se , N
|
po 2
( mm 2 )
|
0,045
( 29,0 )
|
0,086
( 55,5 )
|
0,161
( 103,9 )
|
0,268
( 172,9 )
|
0,392
( 252,9 )
|
Facteur de résistance du matériau d ’ enrobage d ’ acier pour le renforcement |
ф s
|
- |
0,85 |
8.4.3 |
Facteur de modification de la résistance pour la tension , modes de défaillance de l ’ acier 4
|
R |
- |
0,70 |
D . 5.3 |
Facteur de modification de la résistance pour le cisaillement , modes de défaillance de l ’ acier 4 R - 0,65 D . 5.3
Résistance de l ’ acier pondéré dans la tension |
N sar
|
lb
( kN )
|
3 370
( 15,0 )
|
5 475
( 24,4 )
|
6 150
( 27,4 )
|
10 780
( 48,0 )
|
14 405
( 64,1 )
|
19 050
( 84,7 )
|
Résistance pondérée de l ’ acier dans le cisaille |
V sar
|
lb
( kN )
|
855
( 3,8 )
|
2 030
( 9,0 )
|
2 865
( 12,7 )
|
5 110
( 22,7 )
|
6 200
( 27,6 )
|
9 205
( 40,9 )
|
Résistance pondérée de l ’ acier dans le cisaillement , sismique
V sar , eq lb 770 2 030 1 720 3 065 3 720 6 385 ( kN ) ( 3,4 ) ( 9,0 ) ( 7,7 ) ( 13,6 ) ( 16,5 ) ( 28,4 )
Coeff . pour la conc . pondérée Résistance à la rupture , béton non fissuré |
k c , uncr
|
lb |
10 |
11,25 |
D . 6.2.2 |
Coeff . pour la conc . pondérée Résistance à la rupture , béton fissuré |
k c , cr
|
- |
7 |
D . 6.2.2 |
Facteur de modification pour la résistance à l ’ ancrage , la tension , le béton non fissuré 5
|
ψ c , N
|
- |
1,0 |
D . 6.2.6 |
Catégorie d ’ ancrage |
- |
- |
3 |
1 |
D . 5.3 ( c ) |
Facteur de résistance du béton ф c - 0,65 8.4.2
Facteur de modification de la résistance pour la |
|
|
|
|
|
tension et le cisaillement , modes de défaillance |
R |
- |
0,75 |
1,00 |
D . 5.3 ( c ) |
du béton , condition B 6
|
|
|
|
|
|
Résistance à l ’ arrachement pondérée dans le béton non fissuré de 20 MPa 7
|
N pr , uncr
|
lb
( kN )
|
665 1 645
( 3,0 )
( 7,3 )
|
Résistance à l ’ arrachement pondérée dans le béton fissuré de 20 MPa 7
|
N pr , cr
|
lb
( kN )
|
340
( 1,5 )
|
815
( 3,6 )
|
510
( 2,3 )
|
Résistance pondérée au retrait sismique dans le béton fissuré de 20 MPa 7
|
N pr , eq
|
lb
( kN )
|
275
( 1,2 )
|
815
( 3,6 )
|
510
( 2,3 )
|
Réf
D . 6.1.2
D . 7.1.2
s . o . D . 6.3.2
s . o . D . 6.3.2
s . o . D . 6.3.2
1 Les renseignements sur la conception contenus dans ce tableau sont tirés des tableaux 1 , 3 et 5 de la norme ICC-ES ESR-3027 et convertis pour être utilisés avec l ' annexe D de la norme
CSA A23.3 . 2 Voir la figure 1 à la page 2 de ce document . 3 Pour les applications de béton sur platelage métallique où l ’ épaisseur du béton sur la cannelure supérieure est inférieure à h min dans ce tableau , voir la figure 4 et les tableaux 20 et 21 de ce document . 4 Le KH-EZ est considéré comme un élément en acier cassant tel que défini par la norme CSA A23.3 Annexe D , section D . 2 . 5 Pour tous les boîtiers de conception , ψ c , N
= 1.0 . Le coefficient approprié pour la résistance à l ’ écaillage pour le béton fissuré ( k c , cr ) ou le béton non fissuré ( k c , uncr
) doit être utilisé .
6 À utiliser avec les combinaisons de charge du chapitre 8 de la norme CSA A23.3 . La condition B s ’ applique lorsque le renforcement supplémentaire conformément à la norme CSA A23.3 section D . 5.3 n ’ est pas fournie , ou lorsque la résistance au retrait ou au retrait augmente . Pour les cas où la présence d ’ un renforcement supplémentaire peut être vérifiée , les facteurs de modification de résistance associés à la condition A peuvent être utilisés .
7 Pour tous les boîtiers de conception , ψ c , P = 1.0 . S . O . ( sans objet ) indique que cette valeur ne contrôle pas la conception . Voir la section 4.1.4 de ESR-3027 pour plus d ’ informations .
344
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.6 CHEVILLE À VIS KWIK HUS-EZ Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
