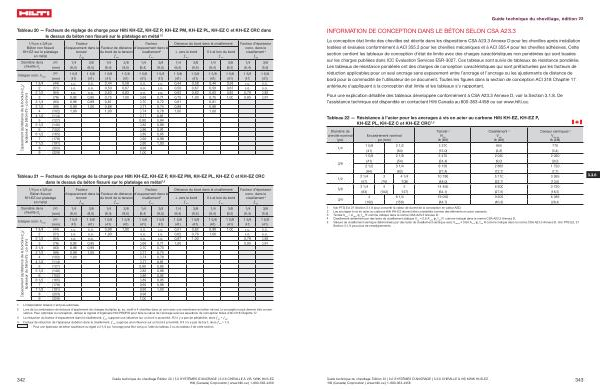

INFORMATION DE CONCEPTION DANS LE BÉTON SELON CSA A23.3
Guide technique du chevillage , édition 22
La conception état limite des chevilles est décrite dans les dispositions CSA A23.3 Annexe D pour les chevilles après installation testées et évaluées conformément à ACI 355.2 pour les chevilles mécaniques et à ACI 355.4 pour les chevilles adhésives . Cette section contient les tableaux de conception d ' état de limite avec des charges caractéristiques non pondérées qui sont basées sur les charges publiées dans ICC Evaluation Services ESR-3027 . Ces tableaux sont suivis de tableaux de résistance pondérée . Les tableaux de résistance pondérée ont des charges de conception caractéristiques qui sont préfacturées par les facteurs de réduction applicables pour un seul ancrage sans espacement entre l ’ ancrage et l ’ ancrage ou les ajustements de distance de bord pour la commodité de l ’ utilisateur de ce document . Toutes les figures dans la section de conception ACI 318 Chapitre 17 antérieure s ’ appliquent à la conception état limite et les tableaux s ’ y rapportant .
Pour une explication détaillée des tableaux développée conformément à CSA A23.3 Annexe D , voir la Section 3.1.8 . De l ’ assistance technique est disponible en contactant Hilti Canada au 800-363-4458 ou sur www . hilti . ca .
Tableau 22 — Résistance à l ’ acier pour les ancrages à vis en acier au carbone Hilti KH-EZ , KH-EZ P , KH-EZ PL , KH-EZ C et KH-EZ CRC 1 , 2
Diamètre de cheville nominal ( po )
1 / 4
3 / 8
1 / 2
5 / 8
3 / 4
Encastrement nominal po ( mm )
Tensile 3
N sar lb ( kN )
Cisaillement 4
V sar lb ( kN )
Ciseaux sismiques 5
V sar , eq lb ( kN )
1 5 / 8 2 1 / 2 3 370 855 770 ( 41 ) ( 64 ) ( 15,0 ) ( 3,8 ) ( 3,4 ) 1 5 / 8 2 1 / 8 5 475 2 030 2 030 ( 41 ) ( 54 ) ( 24,4 ) ( 9,0 ) ( 9,0 ) 2 1 / 2 3 1 / 4 6 150 2 865 1 720 ( 64 ) ( 83 ) ( 27,4 ) ( 12,7 ) ( 7,7 ) 2 1 / 4 3 4 1 / 4 10 780 5 110 3 065 ( 57 ) ( 76 ) ( 108 ) ( 48,0 ) ( 22,7 ) ( 13,6 ) 3 1 / 4 4 5 14 405 6 200 3 720 ( 83 ) ( 102 ) ( 127 ) ( 64,1 ) ( 27,6 ) ( 16,5 )
4 6 1 / 4 19 050 9 205 6 385 ( 102 ) ( 159 ) ( 84,7 ) ( 40,9 ) ( 28,4 )
1 Voir PTG Ed . 21 Section 3.1.8 pour convertir la valeur de dureté de la conception en valeur ASD . 2 Les ancrages à vis en acier au carbone Hilti KH-EZ doivent être considérés comme des éléments en acier cassants . 3 Tensile N sar
= A se , N ф s f uta
R comme indiqué dans la norme CSA A23.3 Annexe D . 4 Cisaillement déterminé par des tests de cisaillement statique V sar
< 0.6 A se , V ф s f uta
R comme indiqué dans la norme CSA A23.3 Annexe D . 5 Valeurs de cisaillement sismique déterminées par des tests de cisaillement sismique avec V sar , eq
≤ 0.60 A se , V ф s f uta
R comme indiqué dans la norme CSA A23.3 Annexe D . Voir PTG Ed . 21
Section 3.1.9 pour plus de renseignements .
