Guide technique du chevillage , édition 22

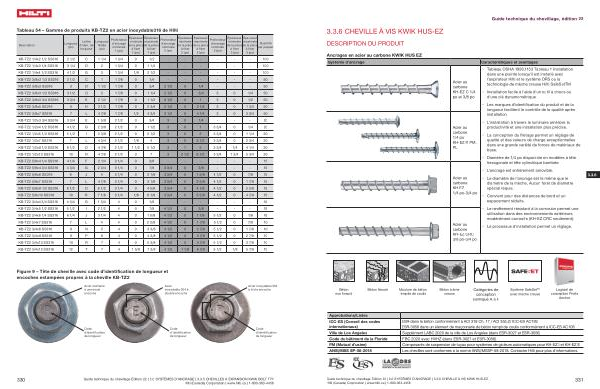

3.3.6 CHEVILLE À VIS KWIK HUS-EZ
DESCRIPTION DU PRODUIT
Ancrages en acier au carbone KWIK HUS EZ Système d ’ ancrage
Acier au carbone KH-EZ C 1 / 4 po et 3 / 8 po
Acier au carbone 1 / 4 po KH-EZ P , PM , PL
Caractéristiques et avantages
• Tableau OSHA 1926.1153 Tableau 1 Installation dans une plainte lorsqu ’ il est installé avec l ’ aspirateur Hilti et le système DRS ou la technologie de mèche creuse Hilti SafeSetTM
• Installation facile à l ' aide d ' un outil à chocs ou d ' une clé dynamométrique
• Les marques d ’ identification du produit et de la longueur facilitent le contrôle de la qualité après installation
• L ’ installation à travers le luminaire améliore la productivité et une installation plus précise .
• La conception du filetage permet un réglage de qualité et des valeurs de charge exceptionnelles dans une grande variété de forces de matériaux de base .
• Diamètre de 1 / 4 po disponible en modèles à tête hexagonale et tête cylindrique bombée .
Acier au carbone KH EZ 1 / 4 po-3 / 4 po
Acier au carbone KH-EZ CRC 3 / 8 po-3 / 4 po
• L ’ ancrage est entièrement amovible .
• Le diamètre de l ’ ancrage est le même que le diamètre de la mèche . Aucun foret de diamètre spécial requis .
• Convient pour des distances de bord et un espacement réduits .
• Le revêtement résistant à la corrosion permet une utilisation dans des environnements extérieurs modérément corrosifs ( KH-EZ CRC seulement ).
• Le processus d ’ installation permet un réglage .
3.3.6
Béton non fissuré |
Béton fissuré |
|
|
|
|
|
Moulure de béton remplie de coulis |
Béton à âme creuse |
Catégories de conception sismique A à F |
Système SafeSet MC avec mèche creuse |
Logiciel de conception Profis Anchor |
Approbations / Listes |
ICC-ES ( Conseil des codes internationaux ) |
ESR-dans le béton conformément à ACI 318 Ch . 17 / ACI 355.2 / ICC-ES AC193 ESR-3056 dans un élément de maçonnerie de béton rempli de coulis conformément à ICC-ES AC106 |
Ville de Los Angeles |
Supplément LABC 2020 de la ville de Los Angeles ( dans ESR-3027 et ESR-3056 ) |
Code du bâtiment de la Floride |
FBC 2020 avec HVHZ ( dans ESR-3027 et ESR-3056 ) |
FM ( Mutual d ’ usine ) |
Composants de suspension de tuyau pour systèmes de gicleurs automatiques pour KH-EZ I et KH-EZ E |
ANSI / MSS SP-58-2018 |
Les chevilles sont conformes à la norme ANSI / MSSP-58-2018 . Contacter Hilti pour plus d ' informations . |
