SPÉCIFICATIONS MATÉRIELLES
Acier au carbone traité thermiquement avec un revêtement de zinc minimum de 0,0003 pouce ( 8 μm ) d ' épaisseur conformément à la norme DIN EN ISO 4042 . KH-EZ CRC a un revêtement de zinc déposé mécaniquement avec une épaisseur minimale de 0,0021 pouce ( 53 μm ) conformément à la norme ASTM B695 , classe 55 .
PARAMÈTRES D ’ INSTALLATION

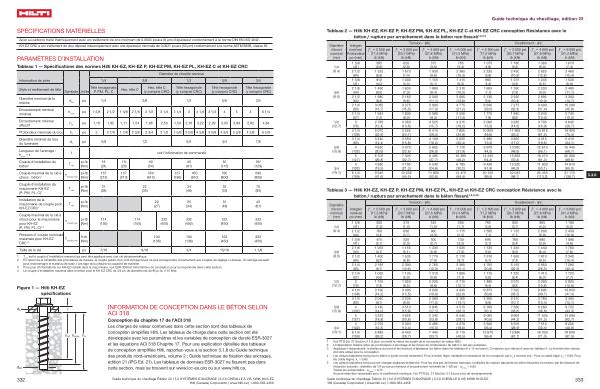

Tableau 1 — Spécifications des normes Hilti KH-EZ , KH-EZ P , KH-EZ PM , KH-EZ PL , KH-EZ C et KH-EZ CRC
Information de prise
Style et revêtement de tête
Diamètre nominal de la mèche
Symbole Unités
Diamètre de cheville nominal 1 / 4 3 / 8 1 / 2 5 / 8 3 / 4
Tête hexagonale , P , PM , PL , C
Hex , tête C
Hex , tête C ( y compris CRC )
Tête hexagonale ( y compris CRC )
Tête hexagonale ( y compris CRC )
Tête hexagonale ( y compris CRC ) d bit po 1 / 4 3 / 8 1 / 2 5 / 8 3 / 4
Encastrement nominal minimal
Encastrement minimal effectif h nom po 1 5 / 8 2 1 / 2 1 5 / 8 2 1 / 8 2 1 / 2 3 1 / 4 2 1 / 4 3 4 1 / 4 3 1 / 4 4 5 4 6 1 / 4 h ef po 1,18 1,92 1,11 1,54 1,86 2,50 1,50 2,16 3,22 2,39 3,03 3,88 2,92 4,84
Profondeur minimale du trou h o po 2 2 7 / 8 1 7 / 8 2 3 / 8 2 3 / 4 3 1 / 2 2 5 / 8 3 3 / 8 4 5 / 8 3 5 / 8 4 3 / 8 5 3 / 8 4 3 / 8 6 5 / 8
Diamètre minimal du trou du luminaire d h po 3 / 8 1 / 2 5 / 8 3 / 4 7 / 8
Longueur de l ’ ancrage :
h nom
+ t l voir l ’ information de commande
|
Couple d ' installation du pi-lb
T béton 1 inst
( Nm )
|
18 ( 24 ) |
19 ( 26 ) |
40 ( 54 ) |
|
45 ( 61 ) |
85 ( 115 ) |
95 4
( 129 )
|
|
Couple maximal de la clé à pi-lb
T chocs : béton 2 impact , max
( Nm )
|
157 ( 213 ) |
157 ( 213 ) |
450 ( 610 ) |
137 ( 186 ) |
450 ( 610 ) |
590 ( 800 ) |
590 ( 800 ) |
Couple d ' installation de maçonnerie KH-EZ ( P , PM , PL , C ) 1 T inst pi-lb ( Nm ) |
21 ( 28 ) |
|
22 ( 30 ) |
|
34 ( 46 ) |
38 ( 52 ) |
70 ( 95 ) |
|
Installation de la pi-lb maçonnerie de couple pour T inst ( Nm )
KH-EZ CRC 1
|
|
|
20 ( 27 ) |
|
25 ( 34 ) |
35 ( 48 ) |
45 ( 61 ) |
|
Couple maximal de la clé à chocs pour la maçonnerie pour KH-EZ ( P , PM , PL , C ) 2 , 3 T impact , max
pi-lb ( Nm )
|
114 ( 155 ) |
114 ( 155 ) |
332 ( 450 ) |
332 ( 450 ) |
332 ( 450 ) |
332 ( 450 ) |
|
Pression d ’ couple nominale ft-lb maximale pour KH-EZ T impact , max ( Nm )
CRC 2 , 3
|
|
|
100 ( 136 ) |
100 ( 136 ) |
332 ( 450 ) |
332 ( 450 ) |
Taille de la clé po 7 / 16 9 / 16 3 / 4 15 / 16 1 1 / 8 1 T inst est le couple d ’ installation maximal qui peut être appliqué avec une clé dynamométrique . 2 En raison de la variabilité des procédures de mesure , le couple publié d ’ un outil d ’ impact peut ne pas correspondre correctement aux couples de réglage ci-dessus . Un serrage excessif peut endommager le matériau de base , l ’ ancrage et / ou réduire sa capacité de maintien . 3 Pour plus d ’ informations sur KH-EZ installé dans la maçonnerie , voir ESR-3056 et Informations de conception pour la maçonnerie dans cette section . 4 Le couple d ’ installation maximal dans le béton pour le KH-EZ CRC de 3 / 4 po de diamètre est de 95 pi-lb . ( 115 Nm ).
Figure 1 — Hilti KH-EZ spécifications
INFORMATION DE CONCEPTION DANS LE BÉTON SELON ACI 318
Conception du chapitre 17 de l ’ ACI 318 Les charges de valeur contenues dans cette section sont des tableaux de conception simplifiés Hilti . Les tableaux de charge dans cette section ont été développés avec les paramètres et les variables de conception de dureté ESR-3027 et les équations ACI 318 Chapitre 17 . Pour une explication détaillée des tableaux de conception simplifiée Hilti , reportez-vous à la section 3.1.8 du Guide technique des produits nord-américains , volume 2 : Guide technique de fixation des ancrages , édition 21 ( IPG Ed . 21 ). Les tableaux de données ESR-3027 ne figurent pas dans cette section , mais se trouvent sur www . icc-es . org ou sur www . hilti . ca .
332
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.6 CHEVILLE À VIS KWIK HUS-EZ Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
