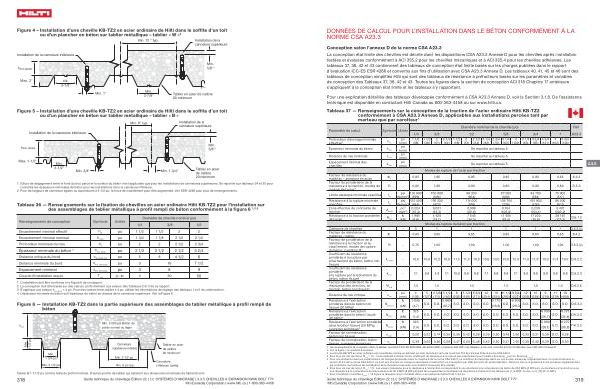

Figure 4 – Installation d ’ une cheville KB-TZ2 en acier ordinaire de Hilti dans le soffite d ’ un toit ou d ’ un plancher en béton sur tablier métallique – tablier « W » 2
Min . 12 " typ .
Installation de la cannelure supérieure
Installation de la cannelure inférieure
h min , tablier
Min . 5 / 8 " 1
Max . 3 "
Min . 3-7 / 8 "
Min . 1 "
Min . 3-7 / 8 "
Tablier en acier de calibre 20 minimum
Figure 5 – Installation d ’ une cheville KB-TZ2 en acier ordinaire de Hilti dans le soffite d ’ un toit ou d ’ un plancher en béton sur tablier métallique – tablier « B »
Installation de la cannelure inférieure
Installation de la cannelure supérieure h min , tablier
Min . 5 / 8 " 1
Tablier en acier de calibre 20 minimum
1 5 / 8 po de dégagement entre le fond du trou percé et la surface du béton n ’ est applicable que pour les installations de cannelures supérieures . Se reporter aux tableaux 34 et 35 pour connaître les épaisseurs minimales de béton pour les installations dans la cannelure inférieure . 2 Pour les largeurs de cannelure égales ou supérieures à 4-1 / 2 po , la force de cisaillement peut être augmentée . Voir ESR-4266 pour plus de renseignements .
Tableau 36 — Renseignements sur la fixation de chevilles en acier ordinaire Hilti KB-TZ2 pour l ’ installation sur des assemblages de tablier métallique à profil rempli de béton conformément à la figure 6 1 , 2 , 3
Renseignements de conception Symbole Unités
Diamètre de cheville nominal ( po )
1 / 4 3 / 8 1 / 2 Encastrement minimal effectif h ef po 1 1 / 2 1 1 / 2 2 2 Encastrement minimal nominal h nom po 1 3 / 4 1 7 / 8 2 1 / 2 2 1 / 2 Profondeur minimale du trou h 0 po 2 2 2 1 / 2 2 3 / 4 Épaisseur minimale du béton 4 h min , deck po 2 1 / 2 2 1 / 2 2 1 / 2 3 2 / 4 Distance critique du bord c ac , deck , top po 5 8 4 1 / 2 6 Distance minimale du bord c min , deck , top po 3 16 7 1 / 2 Espacement minimal s min , deck , top po 3 8 9 Couple d ’ installation requis T inst pi-lb 4 30 50
1 L ’ installation doit être conforme à la Figure 6 de ce rapport . 2 La conception doit être basée sur des calculs conformément aux valeurs des Tableaux 2 et 3 de ce rapport . 3 S ’ applique aux valeurs h min , deck
< 4 po . Pour des valeurs hmin , tablier ≥ 4 po , utiliser les informations de réglage des tableaux 1 et 5 de cette section . 4 L ’ épaisseur minimale du béton est l ’ épaisseur du béton au-dessus de la cannelure supérieure . Voir la Figure 6 .
Figure 6 — Installation KB-TZ2 dans la partie supérieure des assemblages de tablier métallique à profil rempli de béton h min
Min . 3 000 psi Béton de poids normal ou léger
Min . 1 1 / 2 po
Min . 1 3 / 4 po
Cannelure supérieure ( vallée )
Min . 3 1 / 2 po Min . 2 1 / 2 po Min . 6 po typ .
Tablier en acier de calibre 20 minimum 1
Cannelure inférieure ( crête )
Tablier B 1 1-1 / 2 po comme taille de profil minimale . D ’ autres profils de tablier qui satisfont aux dimensions minimales de tablier B sont
318 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.5 CHEVILLES À EXPANSION KWIK BOLT TZ2 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
