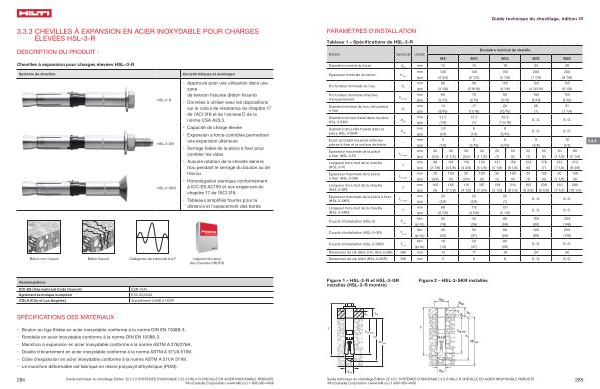

3.3.3 CHEVILLES À EXPANSION EN ACIER INOXYDABLE POUR CHARGES ÉLEVÉES HSL – 3-R
DESCRIPTION DU PRODUIT :
Chevilles à expansion pour charges élevées HSL – 3-R
Système de chevilles Caractéristiques et avantages
HSL-3-R
HSL-3-GR
HSL-3-SKR
• Approuvé pour une utilisation dans une zone de tension fissurée ( béton fissuré )
• Données à utiliser avec les dispositions sur le calcul de résistance du chapitre 17 de l ' ACI 318 et de l ' annexe D de la norme CSA A23.3 .
• Capacité de charge élevée
• Expansion à force contrôlée permettant une expansion ultérieure
• Serrage fiable de la pièce à fixer pour combler les vides
• Aucune rotation de la cheville dans le trou pendant le serrage du boulon ou de l ' écrou
• Homologation sismique conformément à ICC-ES AC193 et aux exigences du chapitre 17 de l ' ACI 318 .
• Tableaux simplifiés fournis pour la distance et l ' espacement des bords
Béton non fissuré |
Béton fissuré |
Catégories de sismicité A à F |
Logiciel de calcul |
|
|
|
des chevilles PROFIS |
Homologations |
ICC-ES ( International Code Council ) |
ESR-1545 |
Agrément technique européen |
ETA-02 / 0042 |
COLA ( City of Los Angeles ) |
Supplément LABD à l ' ESR |
SPÉCIFICATIONS DES MATÉRIAUX
• Boulon ou tige filetée en acier inoxydable conforme à la norme DIN EN 10088-3 .
• Rondelle en acier inoxydable conforme à la norme DIN EN 10088-3 .
• Manchon à expansion en acier inoxydable conforme à la norme ASTM A 276 / 276A .
• Douille d ' écartement en acier inoxydable conforme à la norme ASTM A 511 / A 511M .
• Cône d ' expansion en acier inoxydable conforme à la norme ASTM A 511 / A 511M .
• Le manchon déformable est fabriqué en résine polyoxyméthylénique ( POM ).
284 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.3 HSL3-R CHEVILLE EN ACIER INOXYDABLE ROBUSTE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
