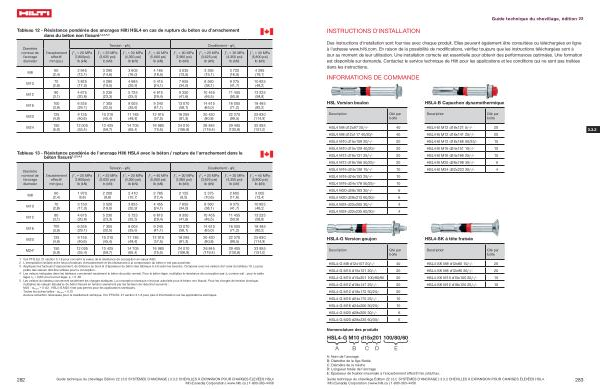

Guide technique du chevillage , édition 22
INSTRUCTIONS D ' INSTALLATION
Des instructions d ' installation sont fournies avec chaque produit . Elles peuvent également être consultées ou téléchargées en ligne à l ' adresse www . hilti . com . En raison de la possibilité de modifications , vérifiez toujours que les instructions téléchargées sont à jour au moment de leur utilisation . Une installation correcte est essentielle pour obtenir des performances optimales . Une formation est disponible sur demande . Contactez le service technique de Hilti pour les applications et les conditions qui ne sont pas traitées dans les instructions .
INFORMATIONS DE COMMANDE
HSL Version boulon HSL4-B Capuchon dynamothermique
Description
Qté par boîte
Description
Qté par boîte
HSL4 M8 d12x97 20 / -/ -
40
HSL4 M8 d12x117 40 / 20 / -
40
HSL4 M10 d15x109 20 / -/ -
20
HSL4 M10 d15x129 40 / 20 / -
20
HSL4 M12 d18x131 25 / -/ -
20
HSL4 M12 d18x156 50 / 25 / -
20
HSL4 M16 d24x138 10 / -/ -
10
HSL4 M16 d24x153 25 / -/ -
10
HSL4 M16 d24x178 50 / 25 / -
10
HSL4 M20 d28x183 30 / -/ -
6
HSL4 M20 d28x213 60 / 30 / -
6
HSL4 M24 d32x205 30 / -/ -
4
HSL4 M24 d32x235 60 / 30 / -
4
HSL4-B M12 d18x121 5 / -/ -
20
HSL4-B M12 d18x141 25 / -/ -
20
HSL4-B M12 d18x166 50 / 25 / -
10
HSL4-B M16 d24x151 10 / -/ -
10
HSL4-B M16 d24x166 25 / -/ -
10
HSL4-B M20 d28x198 30 / -/ -
6
HSL4-B M24 d32x223 30 / -/ -
4
3.3.2
HSL4-G Version goujon HSL4-SK à tête fraisée
Description
Qté par boîte
Description
Qté par boîte
HSL4-G M8 d12x107 20 / -/ -
40
HSL4-G M10 d15x121 20 / -/ -
20
HSL4-G M10 d15x201 100 / 80 / 60
20
HSL4-G M12 d18x147 25 / -/ -
20
HSL4-G M12 d18x172 50 / 25 / -
20
HSL4-G M16 d24x175 25 / -/ -
10
HSL4-G M16 d24x200 50 / 25 / -
10
HSL4-G M20 d28x205 30 / -/ -
6
HSL4-G M20 d28x235 60 / 30 / -
6
HSL4-SK M8 d12x80 10 / -/ -
20
HSL4-SK M8 d12x90 20 / -/ -
20
HSL4-SK M10 d15x100 20 / -/ -
10
HSL4-SK M12 d18x120 25 / -/ -
10
Nomenclature des produits
HSL4-G M10 d15x201 100 / 80 / 60
A B C D
A : Nom de l ’ ancrage B : Diamètre de la tige filetée C : Diamètre de la mèche D : Longueur totale de l ’ ancrage E : Épaisseur de fixation maximale à l ’ encastrement effectif min ./ std / max .
E
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.2 CHEVILLES À EXPANSION POUR CHARGES ÉLEVÉES HSL4 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
283
