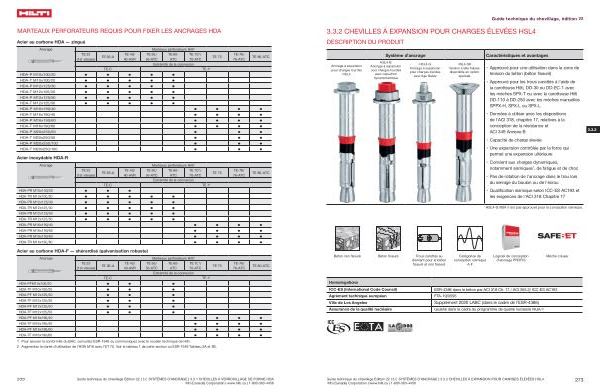

MARTEAUX PERFORATEURS REQUIS POUR FIXER LES ANCRAGES HDA
Acier au carbone HDA — zingué
Ancrage Marteaux perforateurs Hilti 1 TE 25 ( 1st vitesse )
TE 36-A
TE-C
TE 40 / 40-AVR
TE 56 / 56-ATC
TE 60- ATC Extrémité de la connexion
HDA-P M10x100 / 20 ● ● ● ● ● HDA-T M10x100 / 20 ● ● ● ● ● HDA-P M12x125 / 30 ● ● ● ● ● HDA-T M12x125 / 30 ● ● ● ● ● HDA-P M12x125 / 50 ● ● ● ● ● HDA-T M12x125 / 50 ● ● ● ● ●
TE 70 2 / 70-ATC
TE-Y
TE 75
TE-76 / 76-ATC
HDA-P M16x190 / 40 ● ● ● ● HDA-T M16x190 / 40 ● ● ● ● HDA-P M16x190 / 60 ● ● ● ●
HDA-T M16x190 / 60 ● ● ● ● HDA-P M20x250 / 50 ● ● ● HDA-T M20x250 / 50 ● ● ● HDA-P M20x250 / 100 ● ● ● HDA-T M20x250 / 100 ● ● ●
Acier inoxydable HDA-R
Ancrage Marteaux perforateurs Hilti 1 TE 25 ( 1st vitesse )
TE 36-A
TE-C
TE 40 / 40-AVR
HDA-PR M10x100 / 20 ● ● ●
TE 56 / 56-ATC
TE 60- ATC Extrémité de la connexion
HDA-TR M10x100 / 20 ● ● ● ● ● HDA-PR M12x125 / 30 ● ● ● ● ● HDA-TR M12x125 / 30 ● ● ● ● ● HDA-PR M12x125 / 50 ● ● ● ● ●
HDA-TR M12x125 / 50 ● ● ● ● ●
TE 70 2 / 70-ATC
TE-Y
TE 75
TE-76 / 76-ATC
HDA-PR M16x190 / 40 ● ● ● ● HDA-PR M16x190 / 60 ● ● ● ● HDA-PR M16x190 / 60 ● ● ● ● HDA-TR M16x190 / 60 ● ● ● ●
Acier au carbone HDA-F — shérardisé ( galvanisation robuste )
Ancrage Marteaux perforateurs Hilti 1 TE 25 ( 1st vitesse )
TE 36-A
TE-C
TE 40 / 40-AVR
TE 56 / 56-ATC
TE 60- ATC Extrémité de la connexion
HDA-PFM10x100 / 20 ● ● ● HDA-TF M10x100 / 20 ● ● ● HDA-PF M12x125 / 30 ● ● ● HDA-TF M12x125 / 30 ● ● ● HDA-PF M12x125 / 50 ● ● ● HDA-TF M12x125 / 50 ● ● ●
TE 70 2 / 70-ATC
TE-Y
TE 75
TE-76 / 76-ATC
HDA-PF M16x190 / 40 ● ● ● ● HDA-TF M16x190 / 40 ● ● ● ● HDA-PF M16x190 / 60 ● ● ● ●
HDA-TF M16x190 / 60 ● ● ● ●
1 Pour assurer la conformité du BAC , consultez ESR-1546 ou communiquez avec le soutien technique de Hilti . 2 Augmentez la durée d ’ utilisation de l ’ HDA M16 avec l ’ ET 70 . Voir le tableau 1 de cette section ou ESR-1546 Tableau 3A et 3B .
TE 80-ATC
TE 80-ATC
TE 80-ATC
272 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.1 CHEVILLES À VERROUILLAGE DE FORME HDA Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
