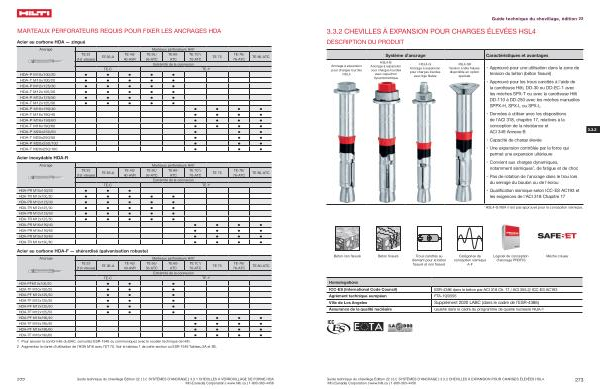

CHEVILLES À EXPANSION POUR CHARGES ÉLEVÉES HSL4
DESCRIPTION DU PRODUIT
Guide technique du chevillage , édition 22
Système d ’ ancrage
Caractéristiques et avantages
Ancrage à expansion pour charges lourdes HSL4
HSL4-B Ancrage à expansion pour charges lourdes avec capuchon dynamométrique
HSL4-G Ancrage à expansion pour charges lourdes avec tige filetée
HSL4-SK Version à tête fraisée disponible en option spéciale
• Approuvé pour une utilisation dans la zone de tension du béton ( béton fissuré )
• Approuvé pour les trous carottés à l ' aide de la carotteuse Hilti , DD-30 ou DD-EC-1 avec les mèches SPX-T ou avec la carotteuse Hilti DD-110 à DD-250 avec les mèches manuelles SPPX-H , SPX-L ou SPX-L
• Données à utiliser avec les dispositions de l ' ACI 318 , chapitre 17 , relatives à la conception de la résistance et ACI 349 Annexe B
3.3.2
• Capacité de charge élevée
• Une expansion contrôlée par la force qui permet une expansion ultérieure
• Convient aux charges dynamiques , notamment sismiques 1 , de fatigue et de choc
Hochlochziegel
• Pas de rotation de l ' ancrage dans le trou lors du serrage du boulon ou de l ' écrou
• Qualification sismique selon ICC-ES AC193 et les exigences de l ' ACI 318 Chapitre 17
1
HSL4-G M24 n ' est pas approuvé pour la conception sismique .
Hochlochziegel
Vollbeton
Béton non fissuré
Béton fissuré
Trous carottés au
diamant pour le béton
fissuré et non fissuré
Hochlochziegel
Catégories de conception sismique A-F
Logiciel de conception d ’ ancrage PROFIS
Mèche creuse
Homologations
ICC-ES ( International Code Council )
ESR-4386 dans le béton par ACI 318 Ch . 17 / ACI 355.2 / ICC-ES AC193
Agrément technique européen
ETA-19 / 0556
Ville de Los Angeles
Supplément 2020 LABC ( dans le cadre de l ' ESR-4386 )
Assurance de la qualité nucléaire
Qualifié dans le cadre du programme de qualité nucléaire NQA-1
Holz
PVC
PVC-Rohr
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.2 CHEVILLES À EXPANSION POUR CHARGES ÉLEVÉES HSL4 Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
