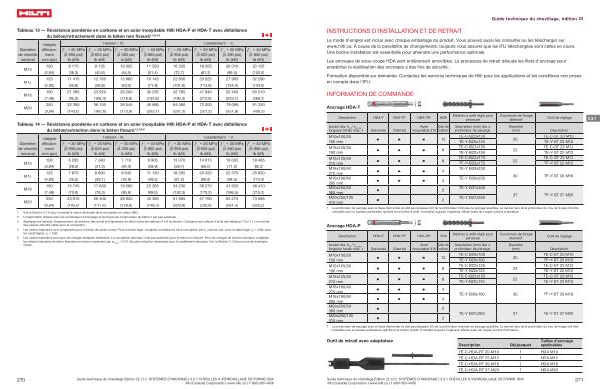

INSTRUCTIONS D ’ INSTALLATION ET DE RETRAIT
Guide technique du chevillage , édition 22
Le mode d ’ emploi est inclus avec chaque emballage du produit . Vous pouvez aussi les consulter ou les télécharger sur www . hilti . ca . À cause de la possibilité de changements , toujours vous assurer que les IFU téléchargées sont celles en cours . Une bonne installation est essentielle pour atteindre une performance optimale .
Les ancrages de sous-coupe HDA sont entièrement amovibles . Le processus de retrait dénude les filets d ’ ancrage pour empêcher la réutilisation des ancrages à des fins de sécurité .
Formation disponible sur demande . Contactez les services techniques de Hilti pour les applications et les conditions non prises en compte dans l ’ IFU .
INFORMATION DE COMMANDE
Ancrage HDA-T
Description HDA-T HDA-TF HDA-TR HDA
|
boulon dia . h ef
/ t fix , max
|
|
|
longueur totale max . l |
Galvanisé |
Sherrisé |
M10x100 / 20 150 mm M12x125 / 30 190 mm M12x125 / 50 210 mm M16x190 / 40 275 mm M16x190 / 60 295 mm M20x250 / 50 360 mm M20x250 / 100 410 mm
Acier |
Qté de |
inoxydable 316 |
boîtes |
● ● ● 12
● ● ● 8
● ● ● 8
● ● ● 4
● ● ● 4
● 2
● 2
Mèches à arrêt réglé pour perceuse
Description ( mm ) dia . x profondeur de perçage
TE-C-B20x120 TE-Y-B20x120 TE-C-B22x155 TE-Y-B22x155 TE-C-B22x175 TE-Y-B22x175 TE-Y B30x230
TE-Y B30x250 TE-Y B37x300 TE-Y B37x350
Couronnes de forage diamant 1
Outil de réglage
Diamètre ( mm ) Description
20
22
22
TE-C-ST 20 M10 TE-Y-ST 20 M10 TE-C-ST 22 M12 TE-Y-ST 22 M12 TE-C-ST 22 M12 TE-Y-ST 22 M12
30 TE-Y-ST 30 M16
37 TE-Y-ST 37 M20
1 La profondeur de perçage avec la fraise diamantée ne doit pas dépasser 2 / 3 de la profondeur minimale de perçage spécifiée . Le dernier tiers de la profondeur du trou de forage doit être complété avec le marteau perforateur spécifié et la mèche d ' arrêt . Consultez toujours l ’ ingénieur officiel avant de couper la barre d ’ armature .
3.3.1
Ancrage HDA-P
Description HDA-P HDA-PF HDA-PR HDA
|
boulon dia . h ef
/ t fix , max
|
|
|
longueur totale max . l |
Galvanisé |
Sherrisé |
M10x100 / 20 150 mm M12x125 / 30 190 mm M12x125 / 50 210 mm M16x190 / 40 275 mm M16x190 / 60 295 mm M20x250 / 50 360 mm M20x250 / 100 410 mm
Acier |
Qté de |
inoxydable 316 |
boîtes |
● ● ● 12
● ● ● 8
● ● ● 8
● ● ● 4
● ● ● 4
● 2
● 2
Mèches à arrêt réglé pour perceuse
Description ( mm ) dia . x profondeur de perçage
TE-C B20x100 TE-Y B20x100 TE-C B22x125 TE-Y B22x125 TE-C-B22x125 TE-Y-B22x125
Couronnes de forage diamant 1
Outil de réglage
Diamètre ( mm ) Description
20
22
22
TE-C-ST 20 M10 TE-Y-ST 20 M10 TE-C-ST 22 M12 TE-Y-ST 22 M12 TE-C-ST 22 M12 TE-Y-ST 22 M12
TE-Y B30x190 30 TE-Y-ST 30 M16
TE-Y B37x250 37 TE-Y-ST 37 M20
1 La profondeur de perçage avec la fraise diamantée ne doit pas dépasser 2 / 3 de la profondeur minimale de perçage spécifiée . Le dernier tiers de la profondeur du trou de forage doit être complété avec le marteau perforateur spécifié et la mèche d ' arrêt . Consultez toujours l ’ ingénieur officiel avant de couper la barre d ’ armature .
Outil de retrait avec adaptateur Description
Qté / paquet
Tailles d ’ ancrage applicables
TE-C-HDA-RT 20-M10 1 HDA M10 TE-C-HDA-RT 22-M12 1 HDA M12 TE-C-HDA-RT 30-M16 1 HDA M16 TE-C-HDA-RT 37-M20 1 HDA M20
