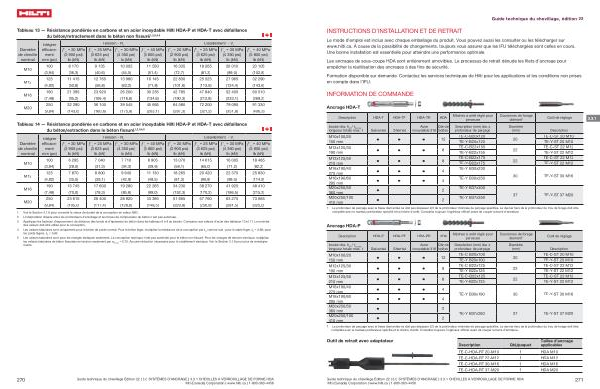

Tableau 13 — Résistance pondérée en carbone et en acier inoxydable Hilti HDA-P et HDA-T avec défaillance du béton / retractement dans le béton non fissuré 1 , 2 , 3 , 4 , 5
Diamètre de cheville nominal
M10
M12
M16
M20
Intégrer efficacement mm ( po ) ƒ ' c
= 20 MPa ( 2 900 psi ) lb ( kN ) ƒ ' c
= 25 MPa ( 3 625 psi ) lb ( kN )
Tension - N r ƒ ' c
= 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ' c
= 40 MPa ( 5 800 psi ) lb ( kN ) ƒ ' c
= 20 MPa ( 2 900 psi ) lb ( kN )
Cisaillement - V r ƒ ' c
= 25 MPa ( 3 625 psi ) lb ( kN ) ƒ ' c
= 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ' c
= 40 MPa ( 5 800 psi ) lb ( kN )
100 8 170 9 135 10 005 11 550 16 335 18 265 20 010 23 105 ( 3,94 ) ( 36,3 ) ( 40,6 ) ( 44,5 ) ( 51,4 ) ( 72,7 ) ( 81,3 ) ( 89,0 ) ( 102,8 ) 125 11 415 12 765 13 980 16 145 22 830 25 525 27 965 32 290 ( 4,92 ) ( 50,8 ) ( 56,8 ) ( 62,2 ) ( 71,8 ) ( 101,6 ) ( 113,6 ) ( 124,4 ) ( 143,6 ) 190 21 395 23 920 26 200 30 255 42 785 47 840 52 405 60 510 ( 7,48 ) ( 95,2 ) ( 106,4 ) ( 116,6 ) ( 134,6 ) ( 190,3 ) ( 212,8 ) ( 233,1 ) ( 269,2 ) 250 32 290 36 100 39 545 45 665 64 580 72 200 79 095 91 330 ( 9,84 ) ( 143,6 ) ( 160,6 ) ( 175,9 ) ( 203,1 ) ( 287,3 ) ( 321,2 ) ( 351,8 ) ( 406,3 )
Tableau 14 — Résistance pondérée en carbone et en acier inoxydable Hilti HDA-P et HDA-T avec défaillance du béton / extraction dans le béton fissuré 1 , 2 , 3 , 4 , 5
Diamètre de cheville nominal
M10
M12
M16
M20
Intégrer efficacement mm ( po ) ƒ ' c
= 20 MPa ( 2 900 psi ) lb ( kN ) ƒ ' c
= 25 MPa ( 3 625 psi ) lb ( kN )
Tension - N r ƒ ' c
= 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ' c
= 40 MPa ( 5 800 psi ) lb ( kN ) ƒ ' c
= 20 MPa ( 2 900 psi ) lb ( kN )
Cisaillement - V r ƒ ' c
= 25 MPa ( 3 625 psi ) lb ( kN ) ƒ ' c
= 30 MPa ( 4 350 psi ) lb ( kN ) ƒ ' c
= 40 MPa ( 5 800 psi ) lb ( kN )
100 6 295 7 040 7 710 8 905 13 070 14 615 16 005 18 485 ( 3,94 ) ( 28,0 ) ( 31,3 ) ( 34,3 ) ( 39,6 ) ( 58,1 ) ( 65,0 ) ( 71,2 ) ( 82,2 ) 125 7 870 8 800 9 640 11 130 18 265 20 420 22 370 25 830 ( 4,92 ) ( 35,0 ) ( 39,1 ) ( 42,9 ) ( 49,5 ) ( 81,3 ) ( 90,8 ) ( 99,5 ) ( 114,9 ) 190 15 745 17 600 19 280 22 265 34 230 38 270 41 925 48 410 ( 7,48 ) ( 70,0 ) ( 78,3 ) ( 85,8 ) ( 99,0 ) ( 152,3 ) ( 170,2 ) ( 186,5 ) ( 215,3 ) 250 23 615 26 400 28 920 33 395 51 665 57 760 63 275 73 065 ( 9,84 ) ( 105,0 ) ( 117,4 ) ( 128,6 ) ( 148,5 ) ( 229,8 ) ( 256,9 ) ( 281,5 ) ( 325,0 )
1 Voir la Section 3.1.8 pour convertir la valeur de dureté de la conception en valeur ASD . 2 L ’ interpolation linéaire entre les profondeurs d ’ enrobage et les forces de compression du béton n ’ est pas autorisée .
3 Appliquez les facteurs d ’ espacement , de distance des bords et d ’ épaisseur du béton dans les tableaux 6 à 9 au besoin . Comparez aux valeurs d ’ acier des tableaux 10 et 11 . Le moindre des valeurs doit être utilisé pour la conception .
4 Les valeurs tabulaires sont uniquement pour le béton de poids normal . Pour le béton léger , multipliez la résistance de la conception par λ a comme suit : pour le sable léger , λ a
= 0,68 ; pour les poids légers , λ a
= 0,60
5 Les valeurs tabulaires sont pour les charges statiques seulement . La conception sismique n ’ est pas autorisée pour le béton non fissuré . Pour les charges de tension sismique , multipliez les valeurs tabulaires de béton fissurées en tension seulement par α N , seis
= 0.75 . Aucune réduction nécessaire pour le cisaillement sismique . Voir la Section 3.1.8 pour plus de renseignements .
270 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.1 CHEVILLES À VERROUILLAGE DE FORME HDA Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
