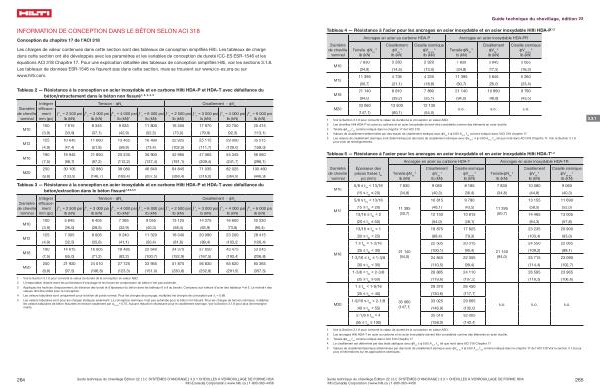

INFORMATION DE CONCEPTION DANS LE BÉTON SELON ACI 318
Conception du chapitre 17 de l ’ ACI 318
Les charges de valeur contenues dans cette section sont des tableaux de conception simplifiés Hilti . Les tableaux de charge dans cette section ont été développés avec les paramètres et les variables de conception de dureté ICC-ES ESR-1546 et les équations ACI 318 Chapitre 17 . Pour une explication détaillée des tableaux de conception simplifiés Hilti , voir les sections 3.1.8 . Les tableaux de données ESR-1546 ne figurent pas dans cette section , mais se trouvent sur www . icc-es . org ou sur www . hilti . com .
Tableau 2 — Résistance à la conception en acier inoxydable et en carbone Hilti HDA-P et HDA-T avec défaillance du béton / retractement dans le béton non fissuré 1 , 2 , 3 , 4 , 5
Diamètre de cheville nominal
M10
M12
M16
M20
Intégrer efficacement mm ( po ) ƒ ' c
= 2 500 psi lb ( kN ) ƒ ' c
= 3 000 psi lb ( kN )
Tension - фN n
ƒ ' c
= 4 000 psi lb ( kN )" ƒ ' c
= 6 000 psi lb ( kN ) ƒ ' c
= 2 500 psi lb ( kN )
Cisaillement - фV n ƒ ' c
= 3 000 psi lb ( kN ) ƒ ' c
= 4 000 psi lb ( kN ) ƒ ' c
= 6 000 psi lb ( kN )
100 7 615 8 345 9 635 11 800 16 405 17 970 20 750 25 415 ( 3,9 ) ( 33,9 ) ( 37,1 ) ( 42,9 ) ( 52,5 ) ( 73,0 ) ( 79,9 ) ( 92,3 ) ( 113,1 ) 125 10 645 11 660 13 465 16 490 22 925 25 115 29 000 35 515 ( 4,9 ) ( 47,4 ) ( 51,9 ) ( 59,9 ) ( 73,4 ) ( 102,0 ) ( 111,7 ) ( 129,0 ) ( 158,0 ) 190 19 945 21 850 25 230 30 900 42 965 47 065 54 345 66 560 ( 7,5 ) ( 88,7 ) ( 97,2 ) ( 112,2 ) ( 137,4 ) ( 191,1 ) ( 209,4 ) ( 241,7 ) ( 296,1 ) 250 30 105 32 980 38 080 46 640 64 845 71 035 82 025 100 460 ( 9,8 ) ( 133,9 ) ( 146,7 ) ( 169,4 ) ( 207,5 ) ( 288,4 ) ( 316,0 ) ( 364,9 ) ( 446,9 )
Tableau 3 — Résistance à la conception en acier inoxydable et en carbone Hilti HDA-P et HDA-T avec défaillance du béton / extraction dans le béton fissuré 1 , 2 , 3 , 4 , 5
Diamètre de cheville nominal
M10
M12
M16
M20
Intégrer efficacement mm ( po ) ƒ ' c
= 2 500 psi lb ( kN ) ƒ ' c
= 3 000 psi lb ( kN )
Tension - фN n
ƒ ' c
= 4 000 psi lb ( kN )" ƒ ' c
= 6 000 psi lb ( kN ) ƒ ' c
= 2 500 psi lb ( kN )
Cisaillement - фV n ƒ ' c
= 3 000 psi lb ( kN ) ƒ ' c
= 4 000 psi lb ( kN ) ƒ ' c
= 6 000 psi lb ( kN )
100 5 845 6 405 7 395 9 055 13 125 14 375 16 600 20 330 ( 3,9 ) ( 26,0 ) ( 28,5 ) ( 32,9 ) ( 40,3 ) ( 58,4 ) ( 63,9 ) ( 73,8 ) ( 90,4 ) 125 7 305 8 005 9 240 11 320 18 340 20 090 23 200 28 415 ( 4,9 ) ( 32,5 ) ( 35,6 ) ( 41,1 ) ( 50,4 ) ( 81,6 ) ( 89,4 ) ( 103,2 ) ( 126,4 ) 190 14 615 16 005 18 485 22 640 34 370 37 650 43 475 53 245 ( 7,5 ) ( 65,0 ) ( 71,2 ) ( 82,2 ) ( 100,7 ) ( 152,9 ) ( 167,5 ) ( 193,4 ) ( 236,8 ) 250 21 920 24 010 27 725 33 955 51 875 56 830 65 620 80 365 ( 9,8 ) ( 97,5 ) ( 106,8 ) ( 123,3 ) ( 151,0 ) ( 230,8 ) ( 252,8 ) ( 291,9 ) ( 357,5 )
1 Voir la Section 3.1.8 pour convertir la valeur de dureté de la conception en valeur ASD . 2 L ’ interpolation linéaire entre les profondeurs d ’ enrobage et les forces de compression du béton n ’ est pas autorisée .
3 Appliquez les facteurs d ’ espacement , de distance des bords et d ’ épaisseur du béton dans les tableaux 6 à 9 au besoin . Comparez aux valeurs d ’ acier des tableaux 4 et 5 . Le moindre des valeurs doit être utilisé pour la conception .
4 Les valeurs tabulaires sont uniquement pour le béton de poids normal . Pour les charges de ponçage , multipliez les charges de conception par λ a
= 0.68 .
5 Les valeurs tabulaires sont pour les charges statiques seulement . La conception sismique n ’ est pas autorisée pour le béton non fissuré . Pour les charges de tension sismique , multipliez les valeurs tabulaires de béton fissurées en tension seulement par α N , seis
= 0.75 . Aucune réduction nécessaire pour le cisaillement sismique . Voir la Section 3.1.8 pour plus de renseignements .
264 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.1 CHEVILLES À VERROUILLAGE DE FORME HDA Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
