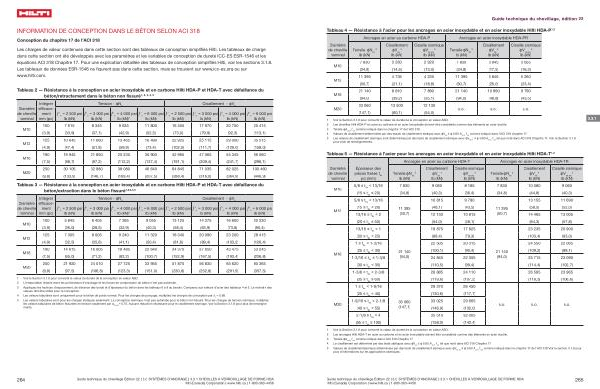

Guide technique du chevillage , édition 22
Tableau 4 — Résistance à l ’ acier pour les ancrages en acier inoxydable et en acier inoxydable Hilti HDA-P 1 , 2
Diamètre de cheville nominal
M10
M12
M16
M20
Ancrages en acier au carbone HDA-P
Tensile фN sa
3 lb ( kN )
Cisaillement
фV sa
4 lb ( kN )
Cisaille sismique
фV sa , eq
5 lb ( kN )
Ancrages en acier inoxydable HDA-PR
Tensile фN sa
3 lb ( kN )
Cisaillement
фV sa
4 lb ( kN )
Cisaille sismique
фV sa , eq
5 lb ( kN ) 7 830 3 260 2 920 7 830 3 945 3 655 ( 34,8 ) ( 14,5 ) ( 13,0 ) ( 34,8 ) ( 17,5 ) ( 16,3 ) 11 395 4 735 4 235 11 395 5 845 5 260 ( 50,7 ) ( 21,1 ) ( 18,8 ) ( 50,7 ) ( 26,0 ) ( 23,4 ) 21 140 8 810 7 890 21 140 10 960 9 790 ( 94,0 ) ( 39,2 ) ( 35,1 ) ( 94,0 ) ( 48,8 ) ( 43,5 ) 33 060 13 500 12 130 ( 147,1 ) ( 60,1 ) ( 54,0 )
1 Voir la Section 3.1.8 pour convertir la valeur de dureté de la conception en valeur ASD . s . o . s . o . s . o .
2 Les chevilles Hilti HDA-P en acier au carbone et en acier inoxydable doivent être considérés comme des éléments en acier ductile . 3 Tensile фA se , N f uta comme indiqué dans le chapitre 17 de l ' ACI 318 . 4 Valeurs de cisaillement déterminées par des essais de cisaillement statique avec фV sa
≤ ф 0.60 A se , V f uta comme indiqué dans l ' ACI 318 chapitre 17 . 5 Les valeurs de cisaillement sismique sont déterminées par des tests de cisaillement sismique avec фV sa , eq
≤ ф 0.60 A se , V f uta tel que noté dans ACI 318 Chapitre 17 . Voir la Section 3.1.8 pour plus de renseignements .
3.3.1
Tableau 5 — Résistance à l ’ acier pour les ancrages en acier inoxydable et en acier inoxydable Hilti HDA-T 1 , 2
Diamètre de cheville nominal
M10
M12
M16
M20
Épaisseur des pièces fixées t fix po ( mm )
Ancrages en acier au carbone HDA-T
Tensile фN sa
3 lb ( kN )
Cisaillement
фV sa
4 lb ( kN )
Cisaille sismique
фV sa , eq
5 lb ( kN )
Ancrages en acier inoxydable HDA-TR
Tensile фN sa
3 lb ( kN )
Cisaillement
фV sa
4 lb ( kN )
Cisaille sismique
фV sa , eq
5 lb ( kN )
5 / 8 ≤ t fix
< 13 / 16 7 830 9 060 8 185 7 830 10 080 9 060 ( 15 ≤ t fix
≤ 20 ) ( 34,8 ) ( 40,3 ) ( 36,4 ) ( 34,8 ) ( 44,8 ) ( 40,3 )
5 / 8 ≤ t fix < 13 / 16
10 815 9 790 13 155 11 690
( 15 ≤ t fix < 20 ) |
11 395 |
( 48,1 ) |
( 43,5 ) |
11 395 |
( 58,5 ) |
( 52,0 ) |
13 / 16 ≤ t fix < 2 |
( 50,7 ) |
12 130 |
10 815 |
( 50,7 ) |
14 465 |
13 005 |
( 20 ≤ t fix
≤ 50 ) ( 54,0 ) ( 48,1 ) ( 64,3 ) ( 57,8 ) 13 / 16 ≤ t fix
< 1 19 875 17 825
23 235 20 900
( 20 ≤ t fix < 25 ) ( 88,4 ) ( 79,3 ) ( 103,4 ) ( 93,0 )
1 ≤ t fix
< 1-3 / 16 22 505 20 315 24 550 22 065
( 25 ≤ t fix < 30 ) |
21 140 |
( 100,1 ) |
( 90,4 ) |
21 140 |
( 109,2 ) |
( 98,1 ) |
1-3 / 16 ≤ t fix ≤ 1-3 / 8 |
( 94,0 ) |
24 845 |
22 355 |
( 94,0 ) |
25 715 |
23 090 |
( 30 ≤ t fix < 35 ) ( 110,5 ) ( 99,4 ) ( 114,4 ) ( 102,7 )
1-3 / 8 < t fix < 2-3 / 8 26 885 24 110 26 595 23 965
( 35 ≤ t fix ≤ 60 ) ( 119,6 ) ( 107,2 ) ( 118,3 ) ( 106,6 )
1 ≤ t fix < 1-9 / 16
29 370 26 450
( 25 ≤ t fix
< 40 ) ( 130,6 ) ( 117,7 )
1-9 / 16 ≤ t fix < 2-1 / 8 |
33 060 |
33 025 |
29 665 |
( 40 ≤ t fix < 55 ) |
( 147,1 ) |
( 146,9 ) |
( 132,0 ) |
2-1 / 8 ≤ t fix < 4 35 510 32 005
( 55 ≤ t fix
≤ 100 ) ( 158,0 ) ( 142,4 )
1 Voir la Section 3.1.8 pour convertir la valeur de dureté de la conception en valeur ASD . 2 Les ancrages Hilti HDA-T en acier au carbone et en acier inoxydable doivent être considérés comme des éléments en acier ductile . 3 Tensile фA se , N f uta comme indiqué dans l ' ACI 318 Chapitre 17 4 Le cisaillement est déterminé par des tests statiques avec фV sa
≤ ф 0.60 A se , V f uta tel que noté dans ACI 318 Chapitre 17 s . o . s . o . s . o .
5 Valeurs de cisaillementsismique déterminées par des tests de cisaillement sismique avec фV sa , eq ≤ ф 0.60 A se , V f uta comme indiqué dans le chapitre 17 de l ' ACI 318 Voir la section 3.1.8 pour plus d ' informations sur les applications sismiques .
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.3.1 CHEVILLES À VERROUILLAGE DE FORME HDA Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
265
