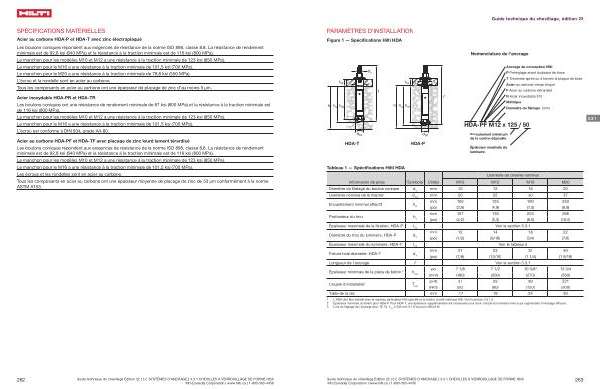

Guide technique du chevillage , édition 22
PARAMÈTRES D ’ INSTALLATION
Figure 1 — Spécifications Hilti HDA
Nomenclature de l ’ ancrage
Ancrage de conception Hilti P Préréglage avant la plaque de base T Traversée après ou à travers la plaque de base Acier au carbone vierge zingué F Acier au carbone stérardisé R Acier inoxydable 316 Métrique Diamètre du filetage ( mm )
HDA-PF M12 x 125 / 50
3.3.1
HDA-T HDA-P
Enroulement minimum de la contre-dépouille
Épaisseur maximale du luminaire
Tableau 1 — Spécifications Hilti HDA
Information de prise Symbole Unités
Diamètre de cheville nominal M10 M12 M16 M20
Diamètre du filetage du boulon conique d o mm 10 12 16 20
Diamètre nominal de la mèche 1 d bit mm 20 22 30 37
Encastrement minimal effectif h ef mm 100 125 190 250 ( po ) ( 3,9 ) ( 4,9 ) ( 7,5 ) ( 9,8 )
Profondeur du trou h o mm 107 135 203 266 ( po ) ( 4,2 ) ( 5,3 ) ( 8,0 ) ( 10,5 )
Épaisseur maximale de la fixation , HDA-P t fix Voir la section 3.3.1
Diamètre du trou du luminaire , HDA-P d h mm 12 14 18 22 ( po ) ( 1 / 2 ) ( 9 / 16 ) ( 3 / 4 ) ( 7 / 8 )
Épaisseur maximale du luminaire , HDA-T t fix Voir le tableau 5
Fixture hole diameter , HDA-T d h mm 21 23 32 40
( po ) ( 7 / 8 ) ( 15 / 16 ) ( 1 1 / 4 ) ( 1 9 / 16 ) Longueur de l ’ ancrage l Voir la section 3.3.1
Épaisseur minimale de la pièce de béton 2 h min po 7 1 / 8 7 1 / 2 10 5 / 8 3 13 3 / 4 ( mm ) ( 180 ) ( 200 ) ( 270 ) ( 350 )
Couple d ’ installation T inst pi-lb 37 59 89 221
( Nm ) ( 50 ) ( 80 ) ( 120 ) ( 300 ) Taille de la clé mm 17 19 24 30
1 L ' HDA doit être installé avec le marteau perforateur Hilti spécifié et la mèche d ' arrêt métrique Hilti . Voir la section 3.3.1.5 . 2 Épaisseur minimale du béton pour HDA-P . Pour HDA-T , une épaisseur supplémentaire est nécessaire pour tenir compte du luminaire mince qui augmentera l ’ enrobage efficace . 3 Lors du réglage de l ’ ancrage avec TE 70 , h min
≥ 300 mm ( 11,8 in ) pour HDA M16 .
