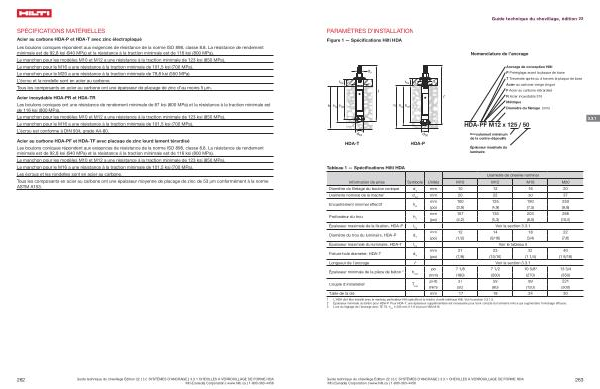

SPÉCIFICATIONS MATÉRIELLES
Acier au carbone HDA-P et HDA-T avec zinc électroplaqué
Les boulons coniques répondent aux exigences de résistance de la norme ISO 898 , classe 8.8 . La résistance de rendement minimale est de 92,8 ksi ( 640 MPa ) et la résistance à la traction minimale est de 116 ksi ( 800 MPa ).
Le manchon pour les modèles M10 et M12 a une résistance à la traction minimale de 123 ksi ( 850 MPa ). Le manchon pour le M16 a une résistance à la traction minimale de 101,5 ksi ( 700 MPa ). Le manchon pour le M20 a une résistance à la traction minimale de 79,8 ksi ( 550 MPa ). L ’ écrou et la rondelle sont en acier au carbone . Tous les composants en acier au carbone ont une épaisseur de placage de zinc d ’ au moins 5 µ m .
Acier inoxydable HDA-PR et HDA-TR
Les boulons coniques ont une résistance de rendement minimale de 87 ksi ( 600 MPa ) et la résistance à la traction minimale est de 116 ksi ( 800 MPa ).
Le manchon pour les modèles M10 et M12 a une résistance à la traction minimale de 123 ksi ( 850 MPa ). Le manchon pour le M16 a une résistance à la traction minimale de 101,5 ksi ( 700 MPa ). L ’ écrou est conforme à DIN 934 , grade A4-80 .
Acier au carbone HDA-PF et HDA-TF avec placage de zinc lourd lament térardisé
Les boulons coniques répondent aux exigences de résistance de la norme ISO 898 , classe 8.8 . La résistance de rendement minimale est de 92,8 ksi ( 640 MPa ) et la résistance à la traction minimale est de 116 ksi ( 800 MPa ).
Le manchon pour les modèles M10 et M12 a une résistance à la traction minimale de 123 ksi ( 850 MPa ). Le manchon pour le M16 a une résistance à la traction minimale de 101,5 ksi ( 700 MPa ). Les écrous et les rondelles sont en acier au carbone .
Tous les composants en acier au carbone ont une épaisseur moyenne de placage de zinc de 53 µ m conformément à la norme ASTM A153 .
