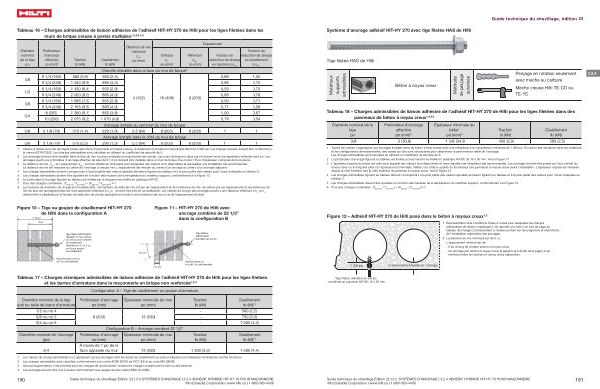

Tableau 16 – Charges admissibles de liaison adhésive de l ' adhésif HIT-HY 270 de Hilti pour les tiges filetées dans les murs de brique creuse à parois multiples 1 , 3 , 4 , 5 , 7 , 8
Diamètre nominal de la tige po
3 / 8
1 / 2
5 / 8
3 / 4
Profondeur d ' ancrage effective po ( mm ) 6
Traction lb ( kN )
Cisaillement lb ( kN )
6 1 / 4 ( 160 ) 880 ( 3,9 ) 560 ( 2,5 )
Distance de rive minimale
c min po ( mm )
Critique
s cr po ( mm )
Cheville installée dans la face du mur de brique 2
Minimum
s min po ( mm )
Espacement
Facteur de Facteur de réduction de charge réduction de charge en cisaillement en traction à s min à s min
0,89 1,00 9 3 / 4 ( 248 ) 1 540 ( 6,9 ) 895 ( 4,0 ) 0,96 0,75
6 1 / 4 ( 160 ) 1 430 ( 6,4 ) 655 ( 2,9 ) 0,59 0,75 9 3 / 4 ( 248 ) 2 020 ( 9,0 ) 895 ( 4,0 ) 0,89 0,78
4 ( 102 ) 16 ( 406 ) 8 ( 203 ) 6 1 / 4 ( 160 ) 1 695 ( 7,5 ) 655 ( 2,9 ) 0,50 0,71
9 3 / 4 ( 248 ) 2 165 ( 9 6 ) 895 ( 4,0 ) 0,71 0,58 8 ( 203 ) 1 380 ( 6,1 ) 855 ( 3,8 ) 1,00 0,67 10 ( 250 ) 2 075 ( 9,2 ) 1 070 ( 4,8 ) 0,79 0,54
Ancrage installé au sommet du mur de brique 3 / 8 3 1 / 8 ( 79 ) 315 ( 1,4 ) 220 ( 1,0 ) 2,5 ( 64 ) 8 ( 203 ) 8 ( 203 ) 1 1
Ancrage installé dans le côté du mur de brique 3 / 8 3 1 / 8 ( 79 ) 570 ( 2,5 ) 290 ( 1,3 ) 2,5 ( 64 ) 8 ( 203 ) 8 ( 203 ) 1 1
1 Valeurs à utiliser pour les ancrages posés dans de la maçonnerie en brique creuse , la résistance minimale en maçonnerie étant de 3 000 psi . Les briques creuses doivent être conformes à la norme ASTM C652 . Les charges admissibles sont calculées en utilisant un coefficient de sécurité de 5 .
2 Les ancrages doivent être installés dans la face du mur à parois multiples en maçonnerie non armée . Les murs de brique à deux parois doivent avoir une épaisseur minimale de 6 po . Les ancrages ayant une profondeur d ' ancrage effective de plus de 6 1 / 4 po doivent être installés dans un mur de brique d ' au moins 13 po d ' épaisseur composé de trois parois .
3 La distance de rive , c min , et l ' espacement , s min
, sont les distances minimales pour lesquelles des valeurs sont disponibles et auxquelles une installation est recommandée .
La distance de rive est mesurée du centre de l ' ancrage à chaque rive . L ' espacement est mesuré du centre d ' un ancrage au centre d ' un ancrage adjacent . 4 Les charges admissibles doivent correspondre à la plus petite des valeurs ajustées de liaison figurant au tableau et à la plus petite des valeurs pour l ' acier indiquées au tableau 3 . 5 Les charges admissibles doivent être ajustées en fonction des hausses de la température du matériau support , conformément à la Figure 13 . 6 La profondeur d ' ancrage figurant au tableau est limitée par la longueur des treillis en plastique HIT-SC . 7 Pour des charges combinées : ( T appliqué
/ T admissible ) + ( V appliqué
/ V admissible
) ≤ 1 8 Les facteurs de réduction de charge sont multiplicatifs : les facteurs de réduction de charge de l ' espacement et de la distance de rive , de même que les espacements et les distances de rive de tous les ancrages / toutes les rives adjacents inférieurs à s cr / c cr , doivent être pris en considération . Les valeurs de charge des ancrages posés à une distance inférieure à s cr et c cr doivent être multipliées par le facteur de réduction de charge approprié en fonction de la distance de rive ( c ) et de l ' espacement ( s ) réels .
Figure 10 – Tige ou goujon de cisaillement HIT-HY 270 de Hilti dans la configuration A
>= 13 po 8 po
Figure 11 – HIT-HY 270 de Hilti avec ancrage combiné de 22 1 / 2 ° dans la configuration B
Tige filetée ASTM A307 , diamètre 1 / 2 po , 5 / 8 po ou 3 / 4 po , pour cheville de cisaillement Armature no 4 , no 5 ou no 6 pour goujon de cisaillement
22 1 / 2 °
Tige filetée ASTM A307 , diamètre de 3 / 4 po
Passoire dans un trou de 1 po de diamètre
<= 1 po
Passoire dans un trou de 1 po de diamètre
Tableau 17 – Charges sismiques admissibles de liaison adhésive de l ' adhésif HIT-HY 270 de Hilti pour les tiges filetées et les barres d ' armature dans la maçonnerie en brique non renforcée 1 , 2 , 3
Diamètre nominal de la tige ( po ) ou taille de barre d ' armature
1 / 2 ou no 4
Configuration A – Tige de cisaillement ou goujon d ' armature
Profondeur d ' ancrage po ( mm )
Épaisseur minimale du mur po ( mm )
Traction lb ( kN )
Cisaillement lb ( kN ) 4
- 500 ( 2,2 )
5 / 8 ou no 5 8 ( 203 ) 13 ( 330 )
- 750 ( 3,3 ) 3 / 4 ou no 6 - 1 000 ( 4,4 )
Diamètre nominal de l ' ancrage ( po )
3 / 4
Profondeur d ' ancrage po ( mm )
Configuration B – Ancrage combiné 22 1 / 2 ° Épaisseur minimale du mur po ( mm )
Traction lb ( kN )
Cisaillement lb ( kN ) 4
À moins de 1 po de la |
|
|
|
face opposée du mur |
13 ( 330 ) |
1 200 ( 5,3 ) |
1 000 ( 4,4 ) |
1 Les valeurs de charge admissibles ne s ' appliquent qu ' aux ancrages dont les essais de cisaillement sur place indiquent une résistance minimale du mortier de 50 psi . 2 Les charges admissibles sont calculées conformément à la norme AC60 ( 2010 ) de l ' ICC-ES et au code IBC ( 2009 ). 3 Aucune augmentation n ' est permise pour les charges de courte durée , comme les charges causées par le vent ou des séismes . 4 Les ancrages doivent être mis à l ' essai conformément aux exigences des codes IEBC et UCBC .
190 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.4 ADHÉSIF HYBRIDE HIT-HY 70 POUR MAÇONNERIE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
