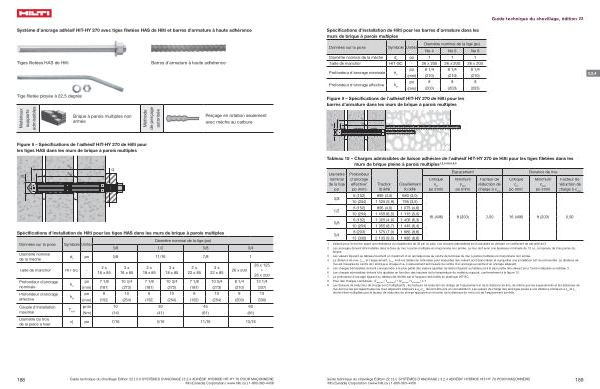

Guide technique du chevillage , édition 22
Spécifications d ' installation de Hilti pour les barres d ' armature dans les murs de brique à parois multiples
Données sur la pose Symbole Unités
Diamètre nominal de la tige ( po ) No 4 No 5 No 6
Diamètre nominal de la mèche d o po 1 1 1 Taille de manchon HIT-SC - 26 x 200 26 x 200 26 x 200
Profondeur d ' ancrage nominale h o po 8 1 / 4 8 1 / 4 8 1 / 4 ( mm ) ( 210 ) ( 210 ) ( 210 )
Profondeur d ' ancrage effective h ef po 8 8 8 ( mm ) ( 203 ) ( 203 ) ( 203 )
3.2.4
Figure 9 – Spécifications de l ' adhésif HIT-HY 270 de Hilti pour les barres d ' armature dans les murs de brique à parois multiples
Tableau 15 – Charges admissibles de liaison adhésive de l ' adhésif HIT-HY 270 de Hilti pour les tiges filetées dans les murs de brique pleine à parois multiples 1 , 2 , 3 , 4 , 5 , 6 , 8 , 9
Diamètre nominal de la tige po
3 / 8
1 / 2
5 / 8
3 / 4
Profondeur d ' ancrage effective 7 po ( mm )
Traction lb ( kN )
Cisaillement lb ( kN )
6 ( 152 ) 895 ( 4,0 ) 680 ( 3,0 ) 10 ( 254 ) 1 325 ( 5,9 ) 795 ( 3,5 ) 6 ( 152 ) 895 ( 4,0 ) 1 075 ( 4,8 ) 10 ( 254 ) 1 455 ( 6,5 ) 1 115 ( 5,0 ) 6 ( 152 ) 1 025 ( 4,6 ) 1 405 ( 6,3 ) 10 ( 254 ) 1 955 ( 8,7 ) 1 445 ( 6,4 ) 8 ( 203 ) 1 575 ( 7,0 ) 1 985 ( 8,8 ) 13 ( 330 ) 2 135 ( 9,5 ) 1 985 ( 8,8 )
Critique
s cr po ( mm )
Espacement Minimum
s min po ( mm )
Facteur de réduction de charge à s min
Critique
c cr po ( mm )
Distance de rive Minimum
c min po ( mm )
Facteur de réduction de charge à c min
16 ( 406 ) 8 ( 203 ) 0,50 16 ( 406 ) 8 ( 203 ) 0,50
1 Valeurs pour le mortier ayant une résistance au cisaillement de 45 psi ou plus . Les charges admissibles sont calculées en utilisant un coefficient de sécurité de 5 .
2 Les ancrages doivent être installés dans la face du mur à parois multiples en maçonnerie non armée . Le mur doit avoir une épaisseur minimale de 13 po , composée de trois parois de brique .
3 Les valeurs figurant au tableau touchent un maximum d ' un ancrage posé au centre de la brique du mur à parois multiples en maçonnerie non armée . 4 La distance de rive , c min
, et l ' espacement , s min
, sont les distances minimales pour lesquelles des valeurs sont disponibles et auxquelles une installation est recommandée . La distance de rive est mesurée du centre de l ' ancrage à chaque rive . L ' espacement est mesuré du centre d ' un ancrage au centre d ' un ancrage adjacent .
5 Les charges admissibles doivent correspondre à la plus petite des valeurs ajustées de liaison figurant au tableau et à la plus petite des valeurs pour l ' acier indiquées au tableau 3 . 6 Les charges admissibles doivent être ajustées en fonction des hausses de la température du matériau support , conformément à la figure 13 . 7 La profondeur d ' ancrage figurant au tableau est limitée par la longueur des treillis en plastique HIT-SC . 8 Pour des charges combinées : ( T appliqué
/ T admissible ) + ( V appliqué
/ V admissible
) ≤ 1
9 Les facteurs de réduction de charge sont multiplicatifs : les facteurs de réduction de charge de l ' espacement et de la distance de rive , de même que les espacements et les distances de rive de tous les ancrages / toutes les rives adjacents inférieurs à s cr
/ c cr , doivent être pris en considération . Les valeurs de charge des ancrages posés à une distance inférieure à s cr et c cr doivent être multipliées par le facteur de réduction de charge approprié en fonction de la distance de rive ( c ) et de l ' espacement ( s ) réels .
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.4 ADHÉSIF HYBRIDE HIT-HY 70 POUR MAÇONNERIE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
189
