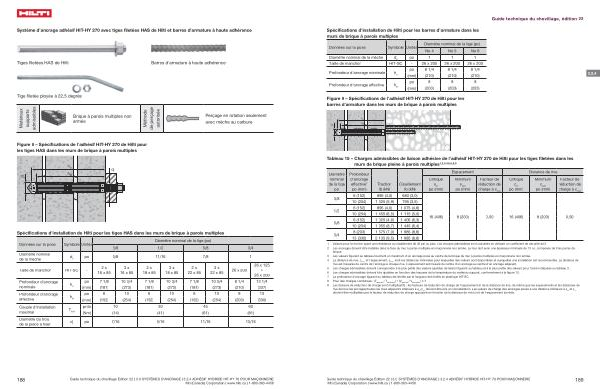

Système d ' ancrage adhésif HIT-HY 270 avec tiges filetées HAS de Hilti et barres d ' armature à haute adhérence
Tiges filetées HAS de Hilti Barres d ' armature à haute adhérence
Tige filetée ployée à 22,5 degrés
Matériaux supports admissibles |
Brique à parois multiples non armée |
Méthode de perçage autorisée |
Perçage en rotation seulement avec mèche au carbure |
Figure 8 – Spécifications de l ' adhésif HIT-HY 270 de Hilti pour les tiges HAS dans les murs de brique à parois multiples
d f
Spécifications d ' installation de Hilti pour les tiges HAS dans les murs de brique à parois multiples
Données sur la pose
Diamètre nominal de la mèche
Symbole Unités
Taille de manchon HIT-SC -
Profondeur d ' ancrage nominale
Profondeur d ' ancrage effective
Couple d ’ installation maximal
Diamètre du trou de la pièce à fixer
Diamètre nominal de la tige ( po ) 3 / 8 1 / 2 5 / 8 3 / 4 d o po 5 / 8 11 / 16 7 / 8 1
2 x 16 x 85
3 x 16 x 85
2 x 18 x 85
3 x 18 x 85
2 x 22 x 85
3 x 22 x 85
26 x 200
26 x 125 + 26 x 200 h o po 7 1 / 8 10 3 / 4 7 1 / 8 10 3 / 4 7 1 / 8 10 3 / 4 8 1 / 4 13 1 / 4 ( mm ) ( 181 ) ( 273 ) ( 181 ) ( 273 ) ( 181 ) ( 273 ) ( 210 ) ( 337 ) h ef po 6 10 6 10 6 10 8 13 ( mm ) ( 152 ) ( 254 ) ( 152 ) ( 254 ) ( 152 ) ( 254 ) ( 203 ) ( 330 )
T inst pi-lb 10 30 45 60 ( Nm ) ( 14 ) ( 41 ) ( 61 ) ( 81 )
d f po 7 / 16 9 / 16 11 / 16 13 / 16
188 Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.4 ADHÉSIF HYBRIDE HIT-HY 70 POUR MAÇONNERIE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
