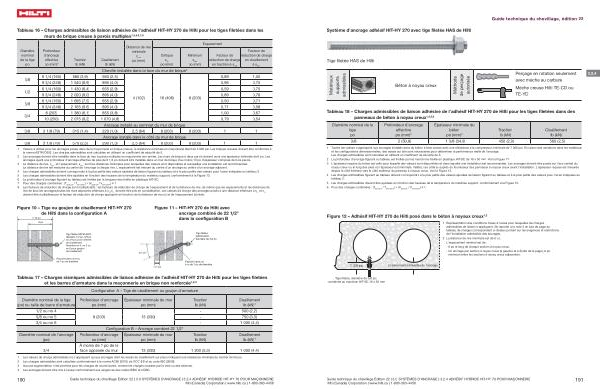

Guide technique du chevillage , édition 22
Système d ' ancrage adhésif HIT-HY 270 avec tige filetée HAS de Hilti
Tige filetée HAS de Hilti
Matériaux supports admissibles |
Béton à noyau creux |
Méthode de perçage autorisée |
Perçage en rotation seulement avec mèche au carbure
Mèche creuse Hilti TE-CD ou TE-YD
|
3.2.4 |
Tableau 18 – Charges admissibles de liaison adhésive de l ' adhésif HIT-HY 270 de Hilti pour les tiges filetées dans des panneaux de béton à noyau creux 1 , 4 , 5 , 6
Diamètre nominal de la tige po
Profondeur d ' ancrage effective po ( mm ) 2
Épaisseur minimale du béton po ( mm ) 3
Traction lb ( kN )
Cisaillement lb ( kN )
3 / 8 2 ( 50,8 ) 1 3 / 8 ( 34,9 ) 450 ( 2,0 ) 560 ( 2,5 )
1 Toutes les valeurs s ' appliquent aux ancrages installés dans du béton à âme creuse avec une résistance à la compression minimale de 7 000 psi . En raison des variations dans les matériaux et les configurations dimensionnelles , des essais sur site sont nécessaires pour déterminer la performance réelle de l ' ancrage . Les charges admissibles sont calculées en utilisant un coefficient de sécurité de 5 .
2 La profondeur d ' ancrage figurant au tableau est limitée par les manchons-treillis en plastique HIT-SC de 16 x 50 mm . Voir la Figure 12 .
3 L ' épaisseur requise du béton est celle pour laquelle des valeurs sont disponibles et dans laquelle une installation est recommandée . Les ancrages doivent être posés sur l ' axe central du noyau creux ou le long des axes où l ' épaisseur est minimale . Validez ces critères auprès du fournisseur des panneaux à noyaux creux avant l ' installation . L ' épaisseur requise est mesurée depuis le côté intérieur vers le côté extérieur du panneau à noyaux creux . Voir la Figure 12 .
4 Les charges admissibles figurant au tableau doivent correspondre à la plus petite des valeurs ajustées de liaison figurant au tableau et à la plus petite des valeurs pour l ' acier indiquées au tableau 3 .
5 Les charges admissibles doivent être ajustées en fonction des hausses de la température du matériau support , conformément à la Figure 13 . 6 Pour des charges combinées : ( T appliqué
/ T admissible ) + ( V appliqué
/ V admissible
) ≤ 1
Figure 12 – Adhésif HIT-HY 270 de Hilti posé dans le béton à noyaux creux 1 , 2
1 Représentation des conditions mises à l ' essai pour lesquelles les charges admissibles de liaison s ' appliquent . Se reporter à la note 3 en bas de page du tableau de charges correspondant ci-dessus portant sur les exigences et restrictions de l ' installation admissible des ancrages .
2 La distance de rive minimale est de 6 po . L ' espacement minimal est de : - 8 po le long de chaque section à noyau creux .
- Un ancrage par section à noyau creux ( à gauche et à droite de la page ), 6 po minimum entre les sections à noyau creux adjacentes .
1 3 / 8 po Emplacement admissible de l ’ ancrage
Tige filetée , diamètre de 3 / 8 po , combinée au manchon HIT-SC 16 x 50 mm
Guide technique du chevillage Édition 22 | 3.0 SYSTÈMES D ’ ANCRAGE | 3.2.4 ADHÉSIF HYBRIDE HIT-HY 70 POUR MAÇONNERIE Hilti ( Canada ) Corporation | www . hilti . ca | 1-800-363-4458
191
